«СТОП» с помощью кнопки (контакты 1-2)
По умолчанию функция включена.
Чтобы ее отключить:

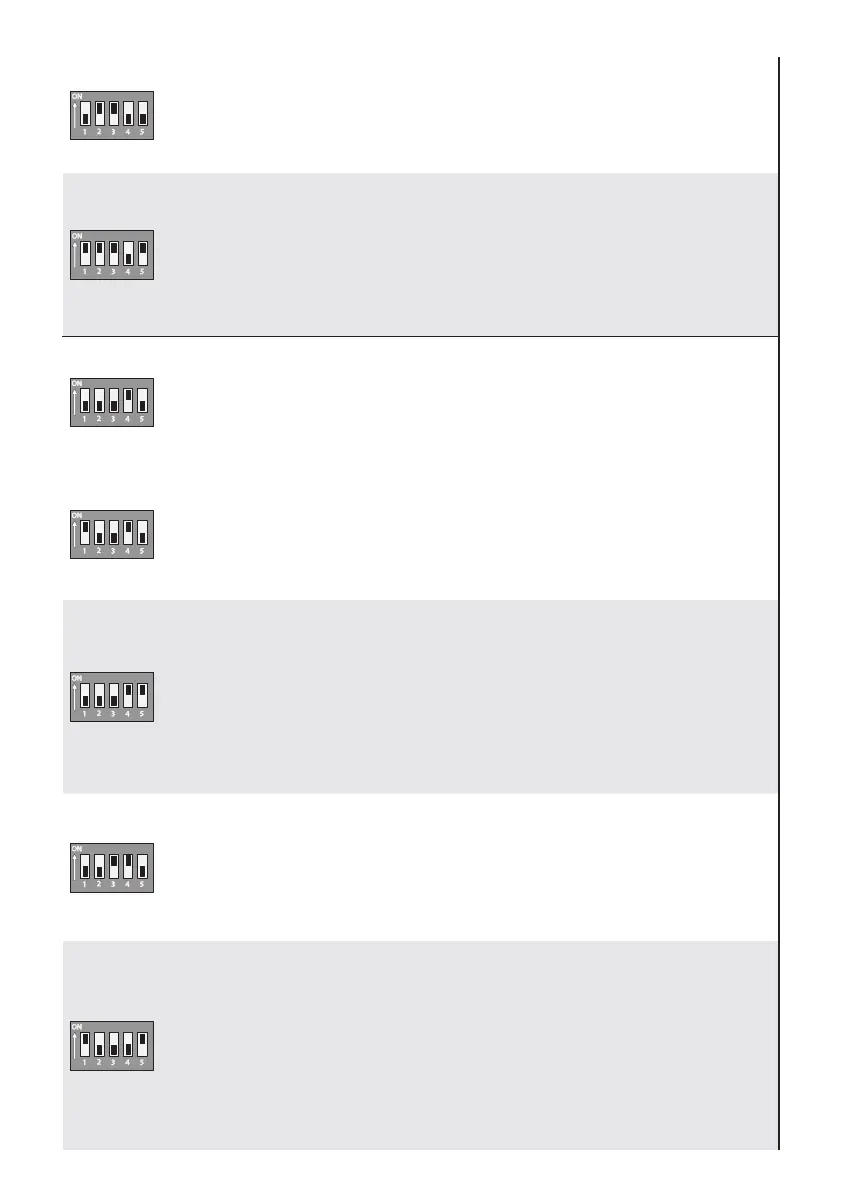

установите DIP-переключатели, как показано на рисунке, и нажмите кнопку P1 на плате
управления. Светодиодный индикатор замигает, и зуммер издаст 2 звуковых сигнала.
Чтобы вернуться к исходным настройкам, снова нажмите кнопку P1. Светодиодный индикатор
загорится ровным светом, а зуммер издаст звуковой сигнал длительностью 1с.
Автоматическое определение крайних положений
Установите DIP-переключатели, как показано на рисунке, и нажмите кнопку P1 на плате
управления.
Ворота выполнят ряд маневров для определения крайних положений.
Во время настройки красный светодиодный индикатор будет мигать. По завершении
процедуры зуммер издаст звуковой сигнал длительностью 1 с.
Если отрегулировать движение створок не удалось, светодиодный индикатор начнет быстро
мигать и зуммер издаст звуковой сигнал 4 раз.
Вы можете в любой момент прервать процедуру автоматического определения крайних
положений, нажав кнопку P1.
Подключение на контактах 2-CX
По умолчанию функция отключена.
Для ее активации:
установите DIP-переключатели, как показано на рисунке, и нажмите кнопку P1 на плате
управления. Светодиодный индикатор загорится ровным светом, и зуммер издаст звуковой
сигнал длительностью 1с.
Чтобы вернуться к исходным настройкам, снова нажмите кнопку P1. Светодиодный индикатор
замигает, и зуммер издаст 2 звуковых сигнала.
«Открывание в режиме закрывания» или «Обнаружение препятствия» (контакты 2-CX)
По умолчанию установлена функция «Открывание в режиме закрывания».
Для активации функции «Обнаружение препятствия»:
установите DIP-переключатели, как показано на рисунке, и нажмите кнопку P1 на плате
управления. Светодиодный индикатор загорится ровным светом, и зуммер издаст звуковой
сигнал длительностью 1с.
Чтобы вернуться к исходным настройкам,, снова нажмите кнопку P1. Светодиодный индикатор
замигает, и зуммер издаст 2 звуковых сигнала.
Автоматическое определение промежуточных положений
С помощью кнопки управления (7) на плате установите ворота в желаемое положение
частичного открывания.
Установите DIP-переключатели, как показано на рисунке, и нажмите кнопку P1 на плате
управления. Светодиодный индикатор загорится ровным светом, а зуммер издаст звуковой
сигнал длительностью 1 с.
Чтобы вернуться к исходным настройкам, снова нажмите кнопку P1. Светодиодный индикатор
замигает, и зуммер издаст 2 звуковых сигнала.
Если желаемое положение открывания не входит в диапазон минимальных или максимальных
пороговых значений, установленных по умолчанию, светодиодный индикатор будет быстро
мигать,
и зуммер издаст 4 звуковых сигнала.
«ОТКРЫТЬ-ЗАКРЫТЬ-ИЗМЕНИТЬ НАПРАВЛЕНИЕ» или «ОТКРЫТЬ-СТОП-ЗАКРЫТЬ-СТОП» с
помощью кнопки (контакты 2-7)
По умолчанию установлена функция «ОТКРЫТЬ-ЗАКРЫТЬ-ИЗМЕНИТЬ НАПРАВЛЕНИЕ».
Чтобы активировать «ОТКРЫТЬ-СТОП-ЗАКРЫТЬ-СТОП»:
установите DIP-переключатели, как показано на рисунке, и нажмите кнопку P1 на плате
управления. Светодиодный индикатор загорится ровным светом, а зуммер издаст звуковой
сигнал длительностью 1 с.
Чтобы вернуться к исходным настройкам, снова нажмите кнопку P1. Светодиодный индикатор
замигает, и зуммер издаст 2 звуковых сигнала.
Автоматическое закрывание
По умолчанию функция отключена.
Для ее активации:
установите DIP-переключатели, как показано на рисунке, и нажмите кнопку P1 на плате
управления. Светодиодный индикатор загорится ровным светом, а зуммер издаст звуковой
сигнал длительностью 1 с.
Чтобы вернуться к исходным настройкам, снова нажмите кнопку P1. Светодиодный индикатор
замигает, и зуммер издаст 2 звуковых сигнала.
Время ожидания автоматического закрывания с момента достижения створкой крайнего
положения открывания устанавливается с помощью регулировки A.C.T.
⚠
Функция автоматического закрывания ворот не работает при срабатывании устройств
безопасности в результате обнаружения препятствия, после нажатия кнопки «Стоп» или при
временном отключении электропитания.
