TX
2
TX 2
10 2 TX
C
-
+
-
NC
+
-
DN10
TX
2
TX 2
10 2 TX
C
-
+
-
NC
+
-
DN10
Стр. 18 - Инструкция FA00000-RU - 02/2018 - © CAME S.p.A. - «Перевод оригинальных инструкций»
ВАЖНО! Выполняйте программирование функций в порядке, указанном ниже.
⚠
Программирование можно выполнять, только когда автоматика не работает.
По завершении программирования установите все DIP-переключатели в положение OFF.
В
памяти можно сохранить до 25 пользователей.
ВАЖНО! Программирование следует начать с функций «Направление открывания»,
«СТОП» и «Автоматическое определение крайних положений».
DIP-
переключатели
Описание функций и режимов работы
Кнопка P1
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ И РЕЖИМОВ РАБОТЫ
Красный светодиодный
индикатор (PRG)
DIP-переключатели

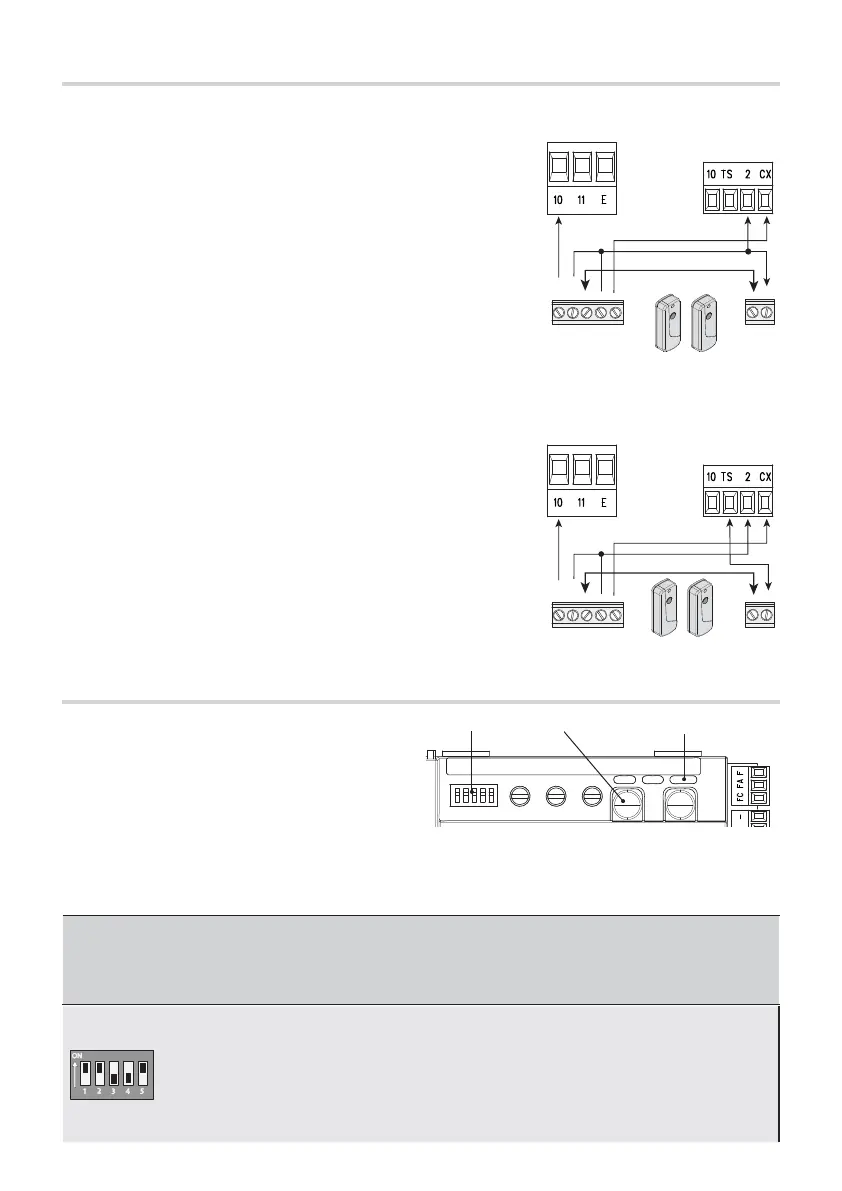

УСТРОЙСТВА БЕЗОПАСНОСТИ
Фотоэлементы
Выберите режим работы для контактов CX (нормально-замкнутых), предназначенных для подключения
устройств безопасности, например, фотоэлементов.
На этапе программирования функций контакты CX можно
запрограммировать на работу в режиме:
- C1: «Открывание в режиме закрывания». Размыкание контактов во
время закрывания ворот приводит к изменению направления движения
на противоположное, вплоть до полного открывания.
- C4: «Обнаружение препятствия». Ворота останавливаются при
обнаружении препятствия и возобновляют движение после его
исчезновения или устранения.
Если контакты CX не используются, отключите их при
программировании.
Подключение устройств безопасности (тестирование)
Каждый раз при подаче команды на открывание или закрывание плата управления проверяет работоспо-
собность устройств безопасности (например: фотоэлементов).
При обнаружении неисправности в работе фотоэлементов любая ко-
манда управления блокируется.
Функция включается при программировании.
Направление открывания
По умолчанию автоматика запрограммирована на установку слева.
Для установки справа:
установите DIP-переключатели, как показано на рисунке, и нажмите кнопку P1 на плате
управления. Светодиодный индикатор загорится ровным светом, а зуммер издаст звуковой
сигнал длительностью 1 с.
Чтобы вернуться к исходным параметрам, снова нажмите кнопку P1. Светодиодный индикатор
замигает, и зуммер издаст 2 звуковых сигнала.
