CAME G4000 User Manual

15
Alimentazione 230V (a.c.)
230V (a.c.) power supply
Alimentation 230V (c.a.)
Stromversorgung 230V Wechselstrom)
Alimentación 230V (a.c.)
Motore 24V(d.c.)
24V (d.c.) motor
Moteur 24V (c.c.)
Motor 24V (Gleichstrom)
Motor 24V (d.c.)
Uscita 24V in movimento (es.lampeggiatore - dip 3 OFF)
24V output in motion (e.g. flashing light - Pos. B Jumper)
Sortie 24V en mouvement (ex. branchement clignotant - Jumper Pos. B)
Ausgang 24V in Bewegung (z.B. Blinker-Anschluß - Jumper Pos. B)
Salida de 24V en movimento (ej. lámpara intermitente - Jumper Pos. B)
Lampada spia 24V-3W max. "sbarra aperta"
24V -3W max. "bar-opened" signal lamp
Lampe-témoin 24V-3W max. "lisse ouverte"
Kontrollampe 24V-3W max. "Schranke offen"
Lámpara de señal 24V-3W max. "barra abierta"
Alimentazione accessori (max 40W):
- 24V (a.c.) con alimentazione a 230V(a.c.)
- 24V (d.c.) con alimentazione a 24V (d.c.)
Power supply accessories (max. 40W):
24V (a.c.) with power supply at 230V (a.c.)
24V (d.c.) with power supply at 24V (d.c.)
Alimentation accessories (max 40W):
- 24V (a.c.) avec alimentation à 230V(c.a.)
- 24V (d.c.) avec alimentation a 24V (c.c.)
Stromversorgung Zubehör (max 40W):
- 24V (Wechselstrom) bei Stromversorgung 230V(Wechselstrom)
- 24V (Gleichstrom) bei Stromversorgung 24V (Gleichstrom)
Alimentación accesorios (max 40W):
- 24V (a.c.) con alimentación a 230V(a.c.)
- 24V (d.c.) con alimentación a 24V (d.c.)
Pulsante stop (N.C.)
Pushbutton stop (N.C.)
Bouton-poussoir arrêt (N.F.)
Stop-Taste (N.C.)
Pulsador de stop (N.C.)
10
E
L1
L2
N.B. Rispettare la polarità
nel collegamento delle
fotocellule (TX e RX).
N.B. When connecting the
photocells (TX and RX),
observe the correct
polarities.
N.B. Respecter la polarité
lors de la connexion des
photocellules (TX et RX).
Anmerkung: beim
Anschließen der
Photozellen (TX
und RX) auf die Polung
achten.
N.B. Respetar la polaridad
en la conexión de las
fotocélulas (TX y RX).
10 11
RX
NO C NC
TX
10
11
M
N
10
5



1
2
FA FC F
PT
E
+10 - 11 1 2 C 1 C 5
7
3
5
INTERBLOCCO
MN
in movimento (es.lampeggiatore)
during movement (e.g. flashing light)
en mouvement (ex. clignotant)
während der Bewegungsphase (z.B. Blinker)
en movimiento (ej. lámpara intermitente)
Uscita 24V
24V output
Sortie 24V
Ausgang 24V
Salida de 24V
in movimento e in posizione di chiusura
during movement and in the closed position
en mouvement et en position de fermeture
während der Bewegungsphase und bei Schließstellung
en movimiento y en posición de cierre
DIP 3
OFF
DIP 3
ON

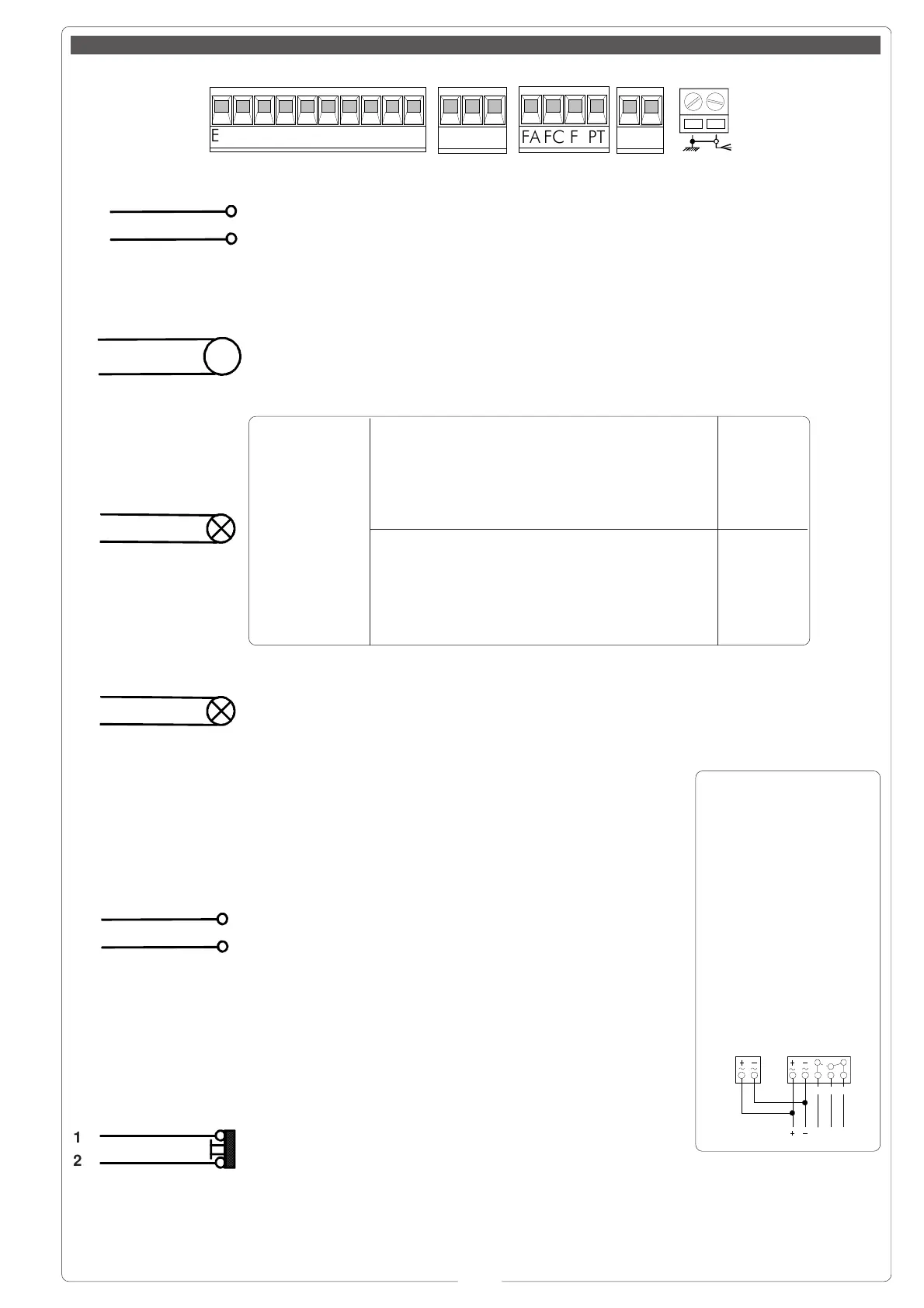

Collegamenti elettrici // Electrical connections // Branchements électriques // Elektrische anschlüsse // Conexions eléctricas

CAME G4000 Specifications

General

Model	G4000
Category	Control Systems
Max Gate Leaf Length	4 m
Power Supply	230 V AC
Motor Voltage	230 V AC
Protection Rating	IP54
Operating Voltage	230 V AC
Output Current	5 A
Operating Temperature	-20°C to +55°C
Weight	8.5 kg
Max Opening Angle	120°
