CAME G4000 User Manual

17
ENGLISH
PROCEDURE
A. insert an
AF card.
B. encode
transmitter/s.
C. store code in the
motherboard.
FRANCAIS
PROCEDURE
A. placer une carte
AF.
B. codifier le/s
émetteur/s.
C. mémoriser la
codification sur la
carte base.
DEUTSCH
PROZEDUR
A. Stecken Sie eine
Karte AF.
B. Codieren Sie den/
die Sender.
C. Speichern Sie die
Codierung auf der
Grundplatine.
ITALIANO
PROCEDURA
A. inserire una
scheda AF.
B. codificare il/i
trasmettitore/i.
C. memorizzare la
codifica sulla
scheda base.
ESPANOL
PROCEDIMIENTO
A. introducir una
tarjeta AF.
B. codificar el/los
transmisor/es.
C. memorizar la
codificación en la
tarjeta base.
A

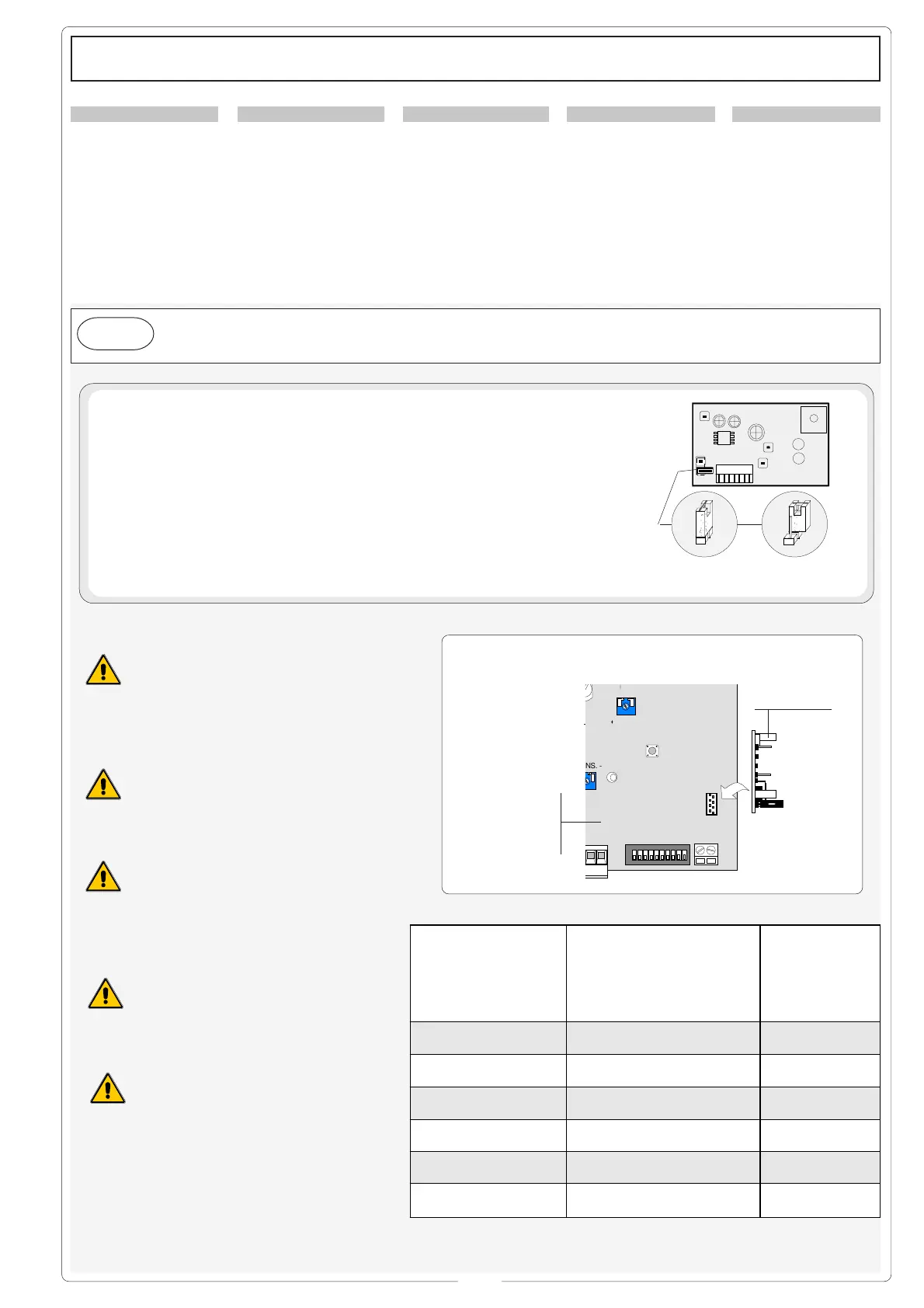

INSTALLAZIONE DEL RADIOCOMANDO - RADIO CONTROL INSTALLATION - INSTALLATION DE LA RADIOCOMMANDE
INSTALLATION DER RADIOSTEUERUNG - INSTALACIÓN DEL RADIOMANDO
INSERIMENTO SCHEDA AF -
AF BOARD INSERTION - INSTALLATION DE LA CARTE AF
EINSTECKEN DER KARTE AF- MONTAJE DE LA TARJETA AF
SCHEDA BASE
MOTHERBOARD
CARTE DE BASE
BASISKARTE
TARJETA BASE
SCHEDA "AF"
"AF" BOARD
CARTE "AF"
KARTE «AF»
TARJETA «AF»
(*) Per trasmettitori con frequenza 433.9 AM (serie TOP e serie TAM) bisogna, sulla relativa
scheda AF43S, posizionare il jumper come illustrato
(*) On AM transmitters operating at 433.9 MHz (TOP and TAM series), position the jumper
connection on circuit card AF43S as shown on the sheet.
(*) Pour les émetteurs de fréquence 433.9 AM (série TOP et série TAM) il faut positionner
le pontet sur la carte AF43S correspondante de la façon indiquée.
(*) Bei Sendern mit einer Frequenz von 433.9 AM (Reihe TOP und Reihe TAM) ist der auf
der entsprechenden Platine AF43S befindliche Jumper der Abbildung entsprechend zu
positionieren.
(*) Para transmisores con frecuencia 433.9 AM (serie TOP y serie TAM) es necesario, en la
tarjeta corespondiente AF43S, colocar el jumper como se indica en la ilustración.
Frequenza / MHz
Frequency / MHz
Frequence / MHz
Frequenz / MHz
Frecuencia / MHz
Scheda radiofrequenza
Rdiofrequency board
Caret radiofréquence
Funkfrequenz-Platine
Tarjeta radiofrecuencia
Trasmettitore
Transmitter
Emetteur
Funksender
Transmisor
FM 26.995 AF130 TFM
FM 30.900 AF150 TFM
AM 26.995 AF26 TOP
AM 30.900 AF30 TOP
AM 433.92 AF43S / AF43SM TAM / TOP
AM 433.92 AF43SR ATOMO
TAMTOP






NS. -
- T.C.A. -
1
ON
2345678910
La schedina AF deve essere inserita
OBBLIGATORIAMENTE in assenza di
tensione.
The AF board should ALWAYS be
inserted when the power is off.
La carte AF doit OBLIGATOIREMENT
être branchée en l’absence de
tension.
Vor Einschieben der Karte die
Stromzufuhr UNBEDINGT abschalten.
La tarjeta AF se debe montar
OBLIGATORIAMENTE en caso de
falta de corriente.

CAME G4000 Specifications

General

Model	G4000
Category	Control Systems
Max Gate Leaf Length	4 m
Power Supply	230 V AC
Motor Voltage	230 V AC
Protection Rating	IP54
Operating Voltage	230 V AC
Output Current	5 A
Operating Temperature	-20°C to +55°C
Weight	8.5 kg
Max Opening Angle	120°
