CAME G4000 User Manual

7
Bilanciamento asta - Gate rod balancing - Equilibrage barre - Stangeausgleich - Equilibracion barra
La barriera G4000 viene fornita di serie con la
molla montata sulla posizione B.
Se la configurazione finale della vostra barriera lo
richiede (vedi illustrazioni), sbloccare il motoriduttore e
cambiare posizione alla molla.
Per un eventuale bilanciamento fine, vedere la pagina
seguente.
Barrier G4000 is supplied with spring installed at
position B.
If the final configuration of your barrier requires a change
in the position of the spring (see illustrations),
unlock the gear motor and change the position of the
spring.
If precise balancing of the barrier rod is required, see
the next page.
La barrière G4000 est fournie de série avec le
ressort monté sur la position B.
Si cela est nécessaire pour la configuration finale de la
barrière (voir illustrations), débloquer le motoréducteur et
changer la position du ressort.
Pour un éventuel équilibrage fin, voir la page suivante.
Das Schrankenmodell G4000 wird serienmäßig mit
in Position B montierter Feder geliefert.
Wenn es die endgültige Schrankenkonfiguration
erfordern sollte (siehe Abbildungen), den Getriebemotor
entblocken und die Federposition ändern.
Bei eventuell erforderlichem Feinausbalancieren, siehe
nächste Seite.
La barrera G4000 se suministra de serie con el
resorte montado en la posición B.
Si la configuración final de su barrera lo requiere (ver fi-
gura), desbloquear el motorreductor y cambiar la
posición del resorte.
Para un eventual equilibrado fino, ver la página
siguiente.
GB
I
F
D
E
B
A
fissaggio molle
attach springs
fixation ressorts
Federnhalterung
enganche resortes
L

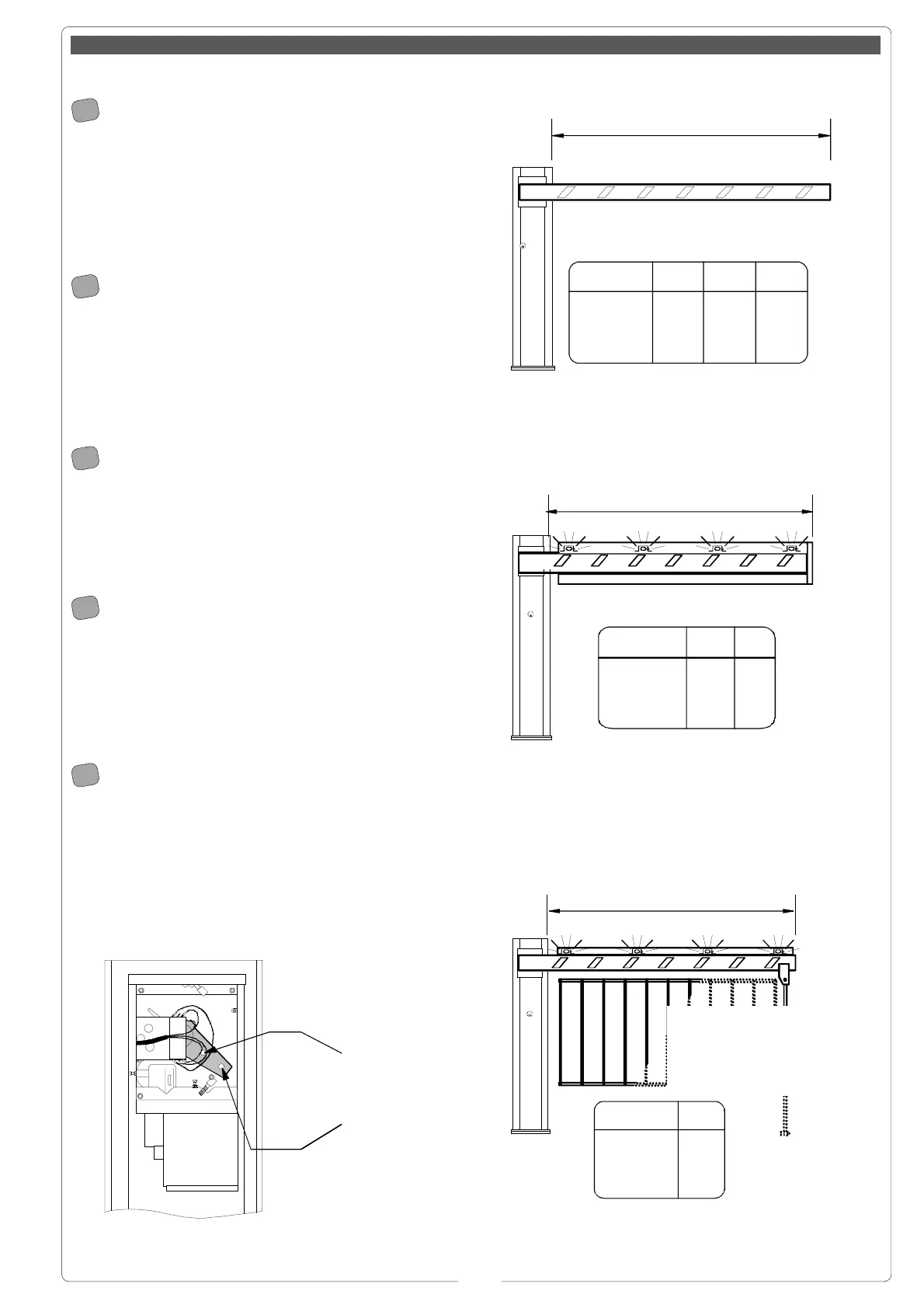

Posizione molla
Spring position
Position ressort
Federeinstellung
Posiciòn resorte
L
m
<2.5 <3.5 <4
AAB
L
con rastrelliera o appoggio mobile
with rack or mobile support
avec tablier ou appui mobile
mit Schrankengitter oder feste Stütze
con estante o apoyo mòvil
Posizione molla
Spring position
Position ressort
Federeinstellung
Posiciòn resorte
L
m
<2.5
B
L
Posizione molla
Spring position
Position ressort
Federeinstellung
Posiciòn resorte
L
m
<2.5
A
<3.5
B
