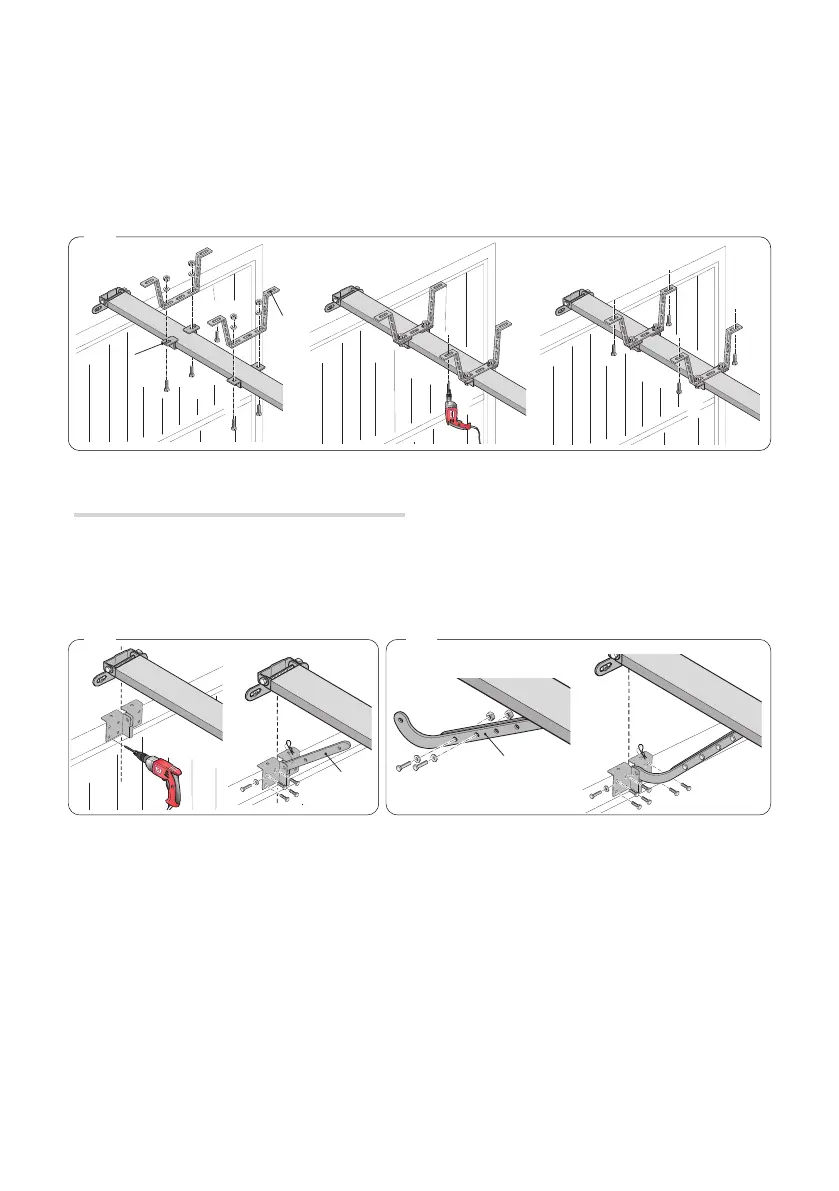

Installare le sta e di supporto
❶ e la sta a a U ❷sulla guida.
Adattare, piegandole, le piattine forate in modo da compensare la distanza della guida dal so tto.
Fissare le piattine alle sta e di supporto e alla sta a a U con le viti e i dadi in dotazione. Forare il so tto con il
trapano in corrispondenza dei fori di fi ssaggio delle piattine.
Fissare le piattine al so tto con viti e tasselli adeguati.
Fissaggio del braccio di trasmissione alla porta
Posizionare la sta a del braccio di trasmissioneal traverso superiore della porta perpendicolarmente alla
guida di trascinamento
❶ e fi ssarla con le viti in dotazione o altre viti adeguate.
In caso di montaggio della leva curva
❷ fi ssarla al braccio di trasmissione con le viti e i dadi in dotazione
