Dispositifs de sécurité
Photocellules

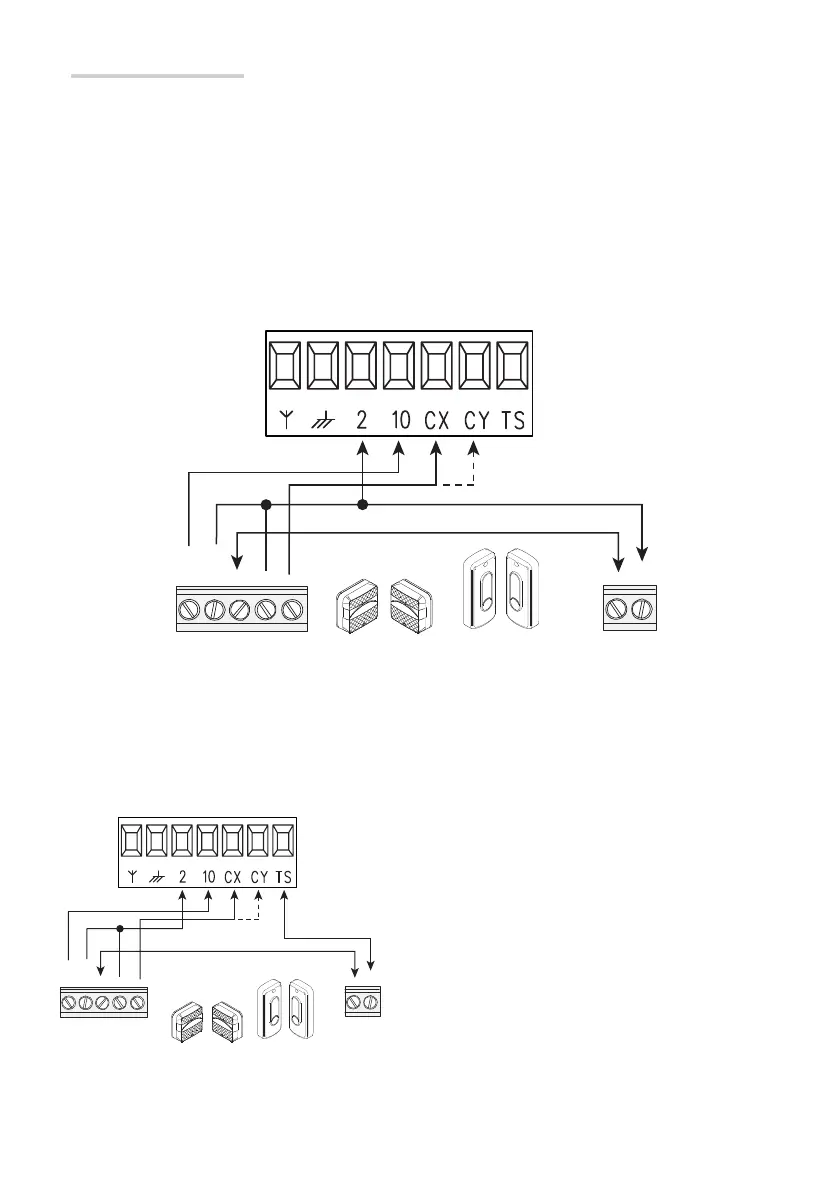

Confi gurer le contact CX ou CY (NF), entrée pour dispositifs de sécurité type photocellules.
Voir fonctions entrée CX (Fonction F 2) ou CY (Fonction F 3) en :
- C1 réouverture durant la fermeture. Durant la phase de fermeture de la porte, l'ouverture du contact provoque
l'inversion du mouvement jusqu'à l'ouverture totale ;
- C3 arrêt partiel. Arrêt de la porte en mouvement avec fermeture automatique (si la fonction de fermeture
automatique a été activée) ;
- C4 attente obstacle. Arrêt de la porte en mouvement avec reprise du mouvement après élimination de l'obs-
tacle.
 Les contacts Cx et Cy sont désactivés par défaut :
Connexion des dispositifs de sécurité (test sécurité)
La carte contrôle l'e cacité des dispositifs de sécurité (ex. : photocellules) à chaque commande d'ouverture ou
de fermeture.
Toute éventuelle anomalie désactive les commandes, quelles qu'elles soient, et l'écran a che E4.
Activer la fonction F 5 depuis la programmation.
Page 23 - Manuale FA01742-FR - 12/2021 - © CAME S.p.A. -
Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Instructions originales
