Pag. 18 - Manuale FA01742 -IT - 12/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Traduzione delle istruzioni originali

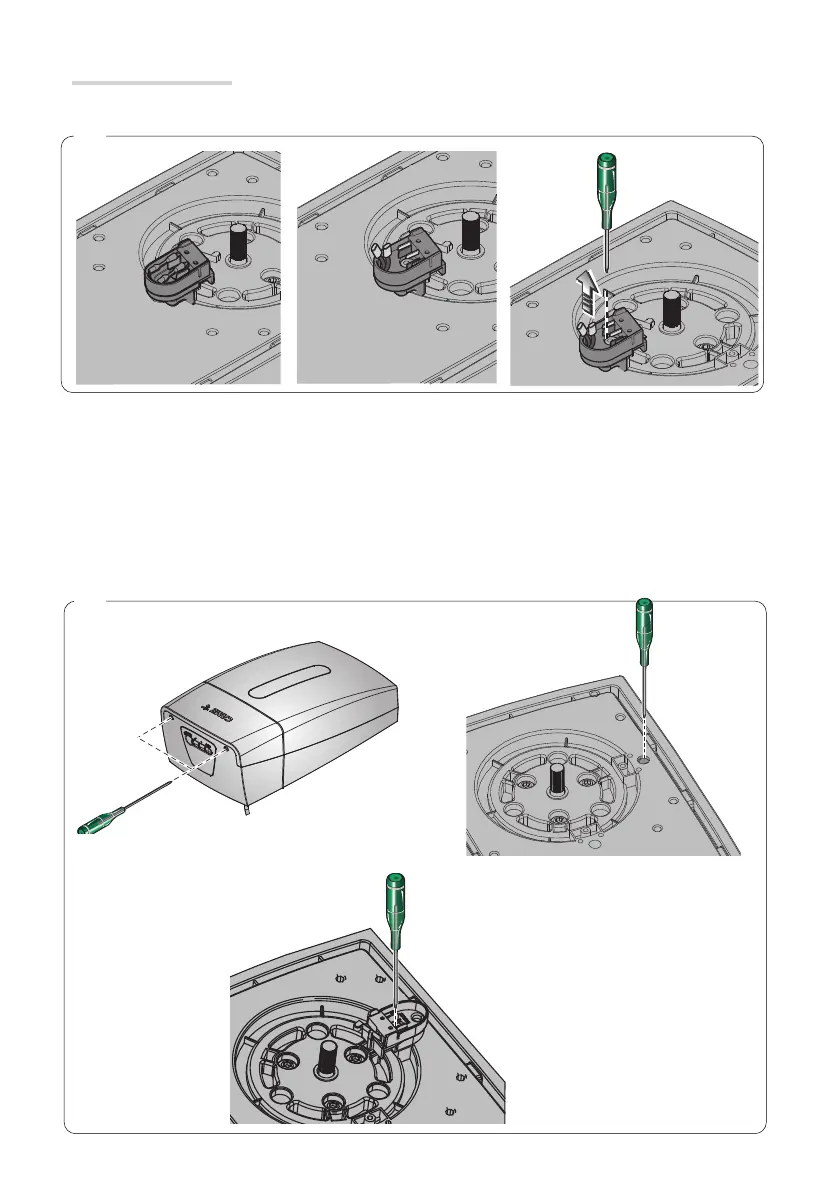

Spostamento del micro
Scollegare i cavi dal micro
e rimuoverlo.
Rimuovere il coperchio dell’automazione. Sfi lare il cavo elettrico e inserirlo nel foro di passaggio.
Con il cacciavite aprire il foro presfondato per il passaggio dei cavi elettrici del micro e inserire i cavi nel micro.
Fissare il micro all’automazione.
Collegare i connettori nelle rispettive posizioni sul micro.
⚠
Ricollegare i cavi come in origine (NO - C).
Fissare il coperchio all’automazione.
Forare il passacavo ❶far passare i cavi ❷e inserire il passacavo nella sede predisposta ❸.
Il numero di cavi dipende dal tipo di impianto e dagli accessori previsti.
