Pag. 20 - Manuale FA01742 -IT - 12/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Traduzione delle istruzioni originali

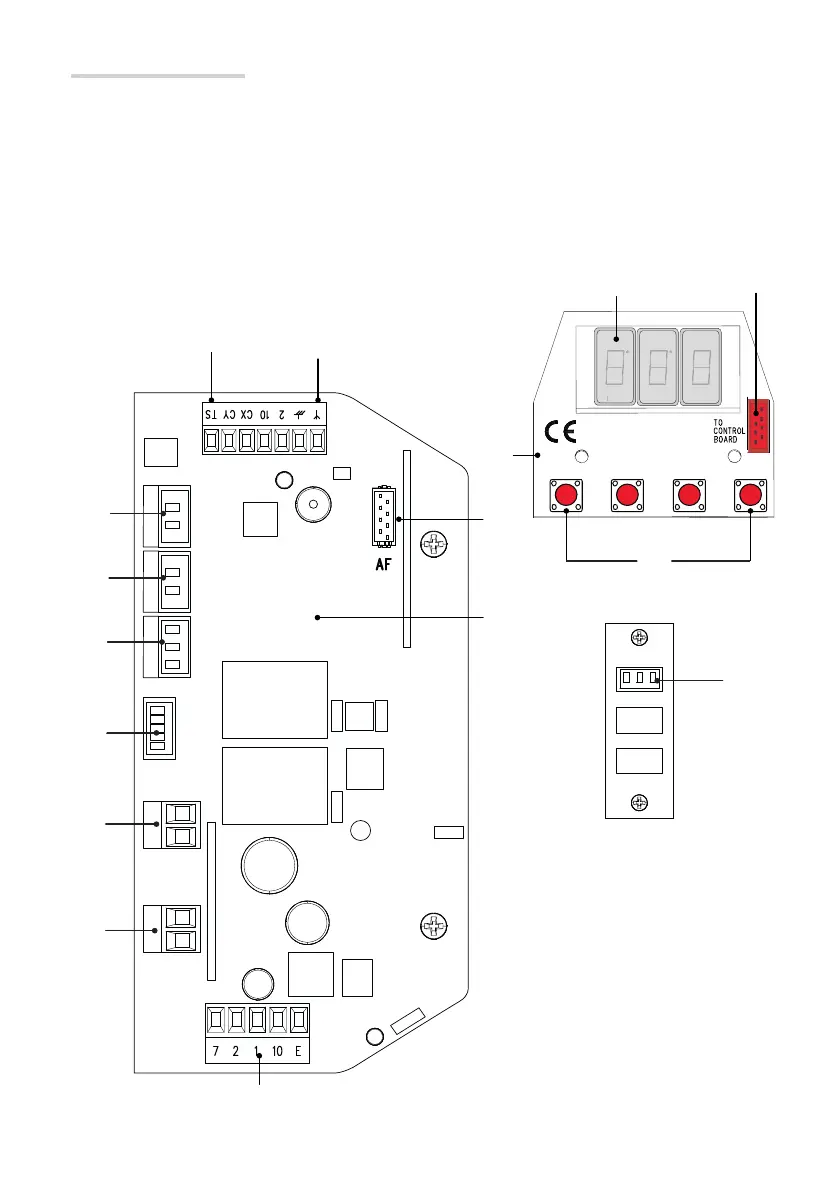

❶ Connettore encoder
❷ Connettore motoriduttore
❸ Connettore alimentazione scheda
❹ Scheda elettronica
❺ Connettore scheda AF
❻ Morsettiera antenna
❼ Connettore scheda di programmazione
❽ Morsettiera dispositivi di comando e segnalazione
❾ Morsettiera dispositivi di sicurezza
❿ Connettore alimentazione di linea
⓫ Connettore lampada di cortesia coperchio
⓬Morsetto micro di calibrazione
⓭ Scheda programmazione
⓮ Display
⓯ Connettore collegamento alla scheda elettronica
⓰ Pulsanti programmazione
Descrizione delle parti
