CAME VER06DES - Page 23

TXRX
DELTA-S DIR
TX 2
TX 2 10 2 TX C
-
+
-
NC
DIRDELTA-S
RX
TX
TX 2
TX 2 10 2 TX C
-
+
-
NC
Pag. 23 - Manuale FA01742 -IT - 12/2021 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Traduzione delle istruzioni originali

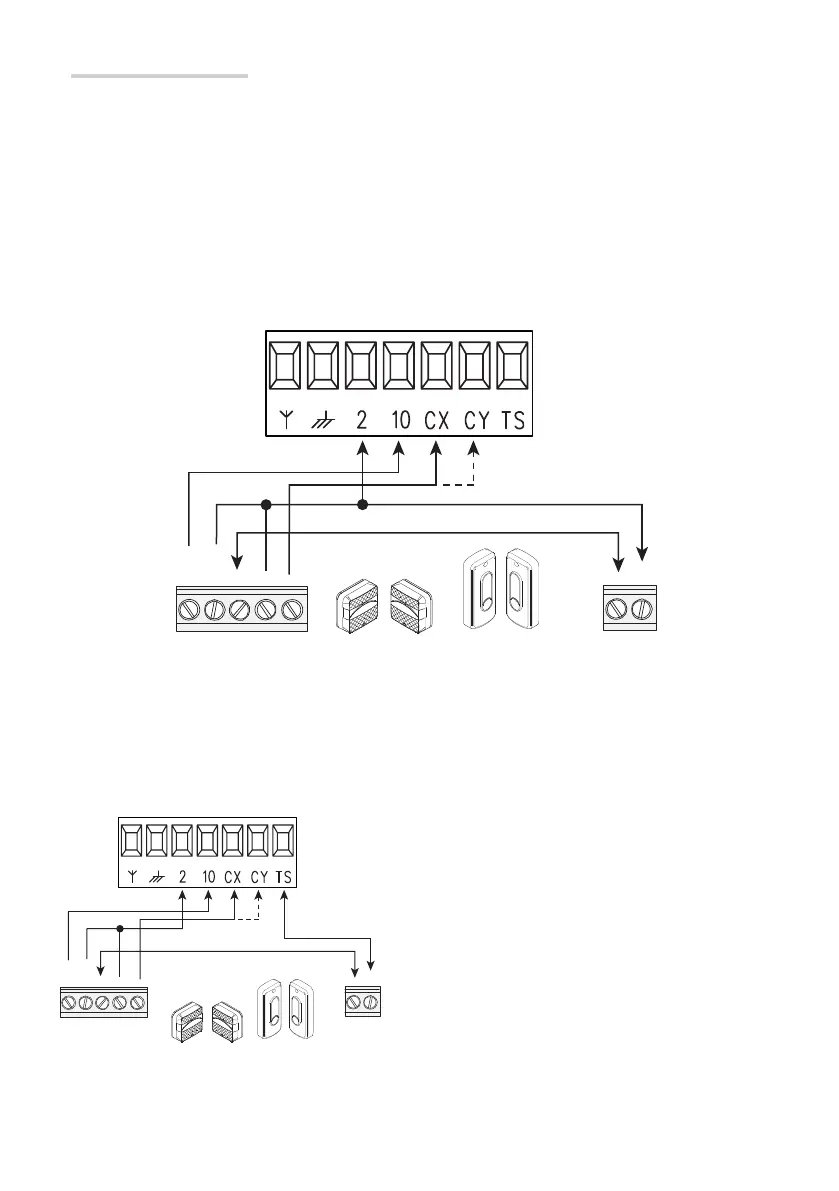

Dispositivi di sicurezza
Fotocellule
Confi gurare il contatto CX o CY (NC), ingresso per dispositivi di sicurezza tipo fotocellule.
Vedi funzioni ingresso CX (Funzione F 2) o CY (Funzione F 3) in:
- C1 riapertura durante la chiusura. In fase di chiusura della porta, l’apertura del contatto provoca l’inversione del
movimento fi no alla completa apertura;
- C3 stop parziale. Arresto della porta, se in movimento, con conseguente predisposizione alla chiusura automa-
tica (se la funzione di chiusura automatica è stata inserita);
- C4 attesa ostacolo. Arresto della porta, se in movimento, conseguente ripresa del movimento dopo la rimozione
dell’ostacolo.
 Di Default i contatti Cx e Cy sono disattivati:
Collegamento dei dispositivi di sicurezza (test sicurezza)
A ogni comando di apertura o di chiusura, la scheda verifi ca l'e cienza dei dispositivi di sicurezza (es. fotocellule).
Un’eventuale anomalia inibisce qualsiasi comando e viene segnalato sul display E4.
Abilitare la funzione F 5 dalla programmazione.
