Guide di scorrimento
001V06001
Guida a catena L = 3,02 m.
- Porte basculanti a contrappesi fi no a 2,40 m di altezza.
- Porte basculanti a molle fi no a 2,25 m di altezza.
- Porte sezionali* fi no a 2,20 m di altezza.
001V06002 Guida a catena L = 3,52 m.
- Porte basculanti a molle fi no a 2,75 m di altezza.
- Porte sezionali* fi no a 2,70 m di altezza.
001V06003 Guida a catena L = 4,02 m.
- Porte basculanti a molle fi no a 3,25 m di altezza
- Porte sezionali* fi no a 3,20 m di altezza.
001V06005 Guida a cinghia L = 3,02 m.
- Porte basculanti a contrappesi fi no a 2,40 m di altezza.
- Porte basculanti a molle fi no a 2,25 m di altezza.
- Porte sezionali* fi no a 2,20 m di altezza.
001V06006 Guida a cinghia L = 3,52 m.
- Porte basculanti a molle fi no a 2,75 m di altezza.
- Porte sezionali* fi no a 2,70 m di altezza.
001V06007
Guida a cinghia L = 4,02 m.
- Porte basculanti a molle fi no a 3,25 m di altezza.
- Porte sezionali* fi no a 3,20 m di altezza.
Accessori opzionali
001V201 Braccio di trasmissione per porte basculanti a contrappesi.
001V121 Dispositivo di sblocco a cordino da applicare sulla maniglia.
☞
Per le porte sezionali, vedere il paragrafo ESEMPI DI APPLICAZIONE

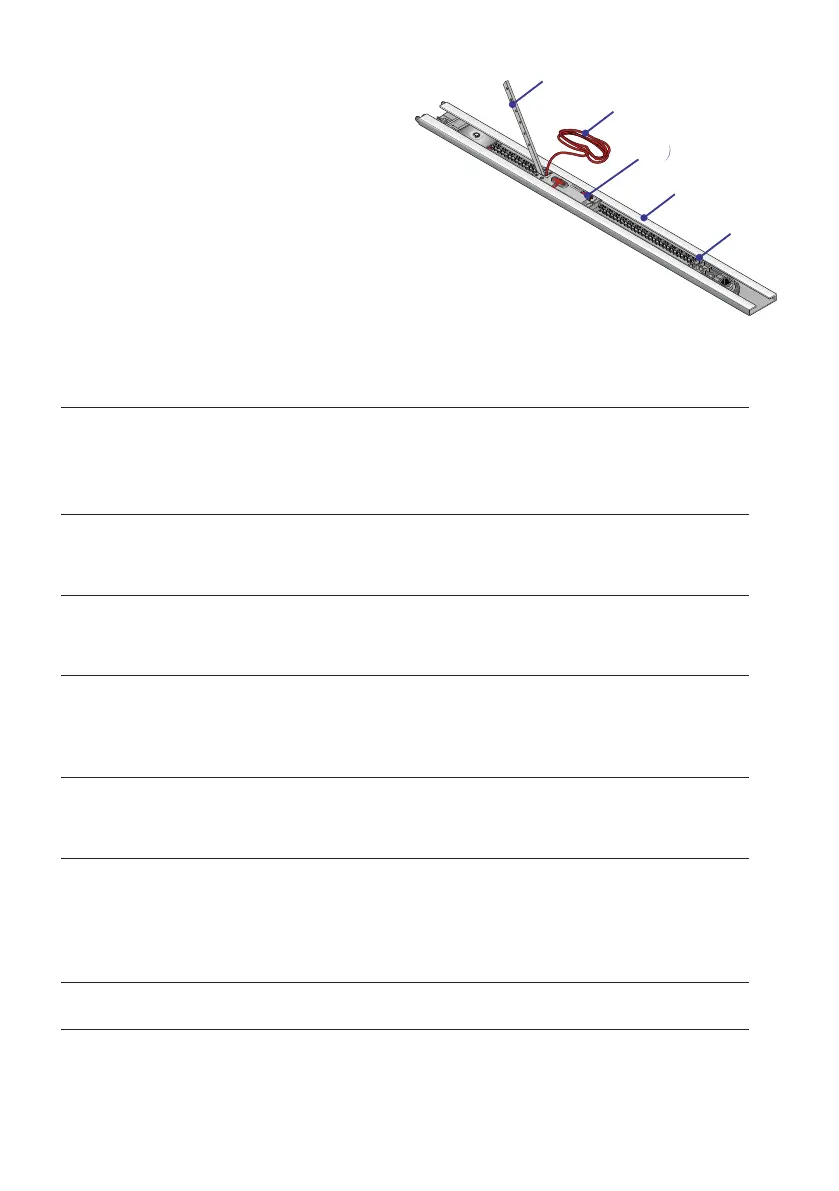

Confezione guida pre-assemblata
❶ Guida
❷ Catena o cinghia
❸Pattino
❹Braccio di trasmissione
❺ Cordino di sblocco
