CAME VER08DES - Основные Компоненты

❶
⓮
⓭
⓰
❻
❺
❿
⓯
❽
❾
❼
❸
❷
⓬
⓫
❹
Стр. 20 - Инструкция FA01742-RU- 12/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

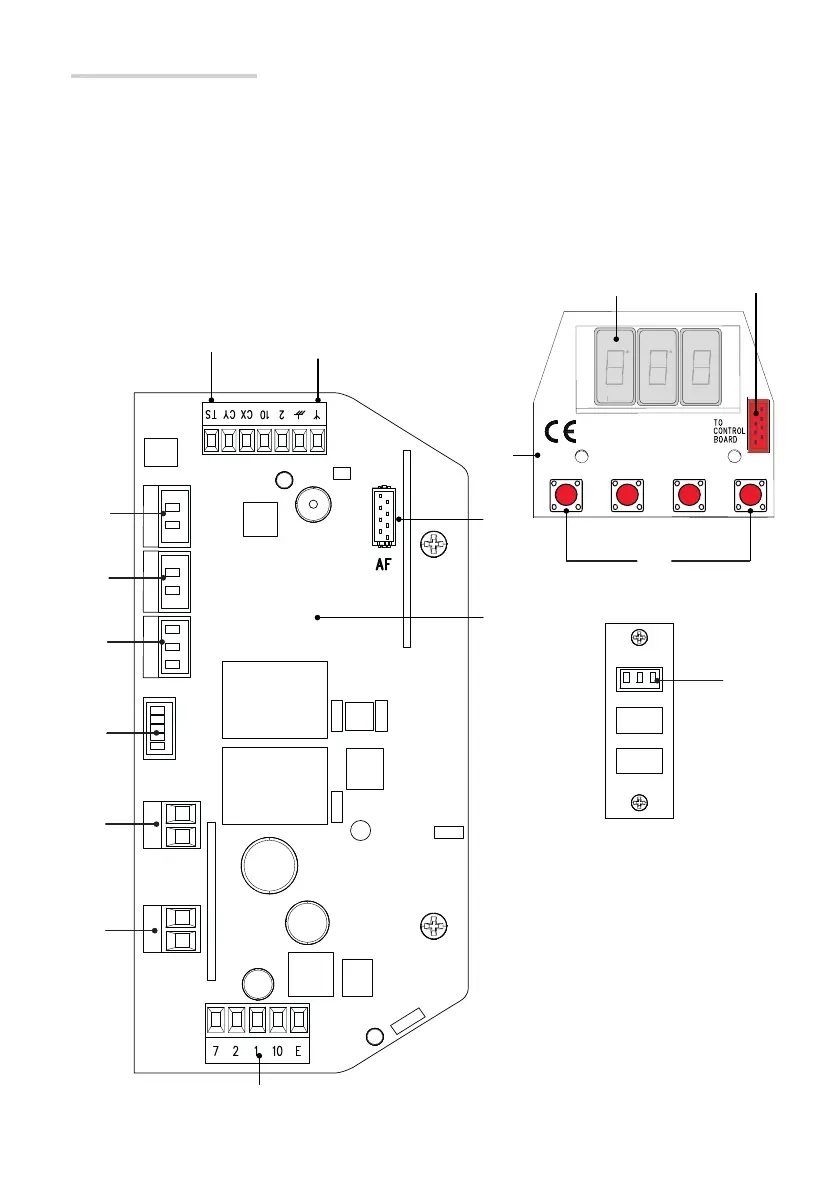

❶ Разъем для энкодера
❷ Разъем для привода
❸ Разъем для электропитания платы
❹ Плата управления
❺ Разъем для платы радиоприемника AF
❻ Контакты подключения антенны
❼ Разъем для платы программирования
❽ Контакты подключения устройств управления и
сигнализации
❾ Контакты подключения устройств безопасности
❿ Разъем для сетевого электропитания
⓫ Разъем для лампы дополнительного освещения
крышки
⓬ Микроконтакт для калибровки
⓭ Плата программирования
⓮ Дисплей
⓯ Разъем подключения платы управления
⓰ Кнопки программирования
Основные компоненты
