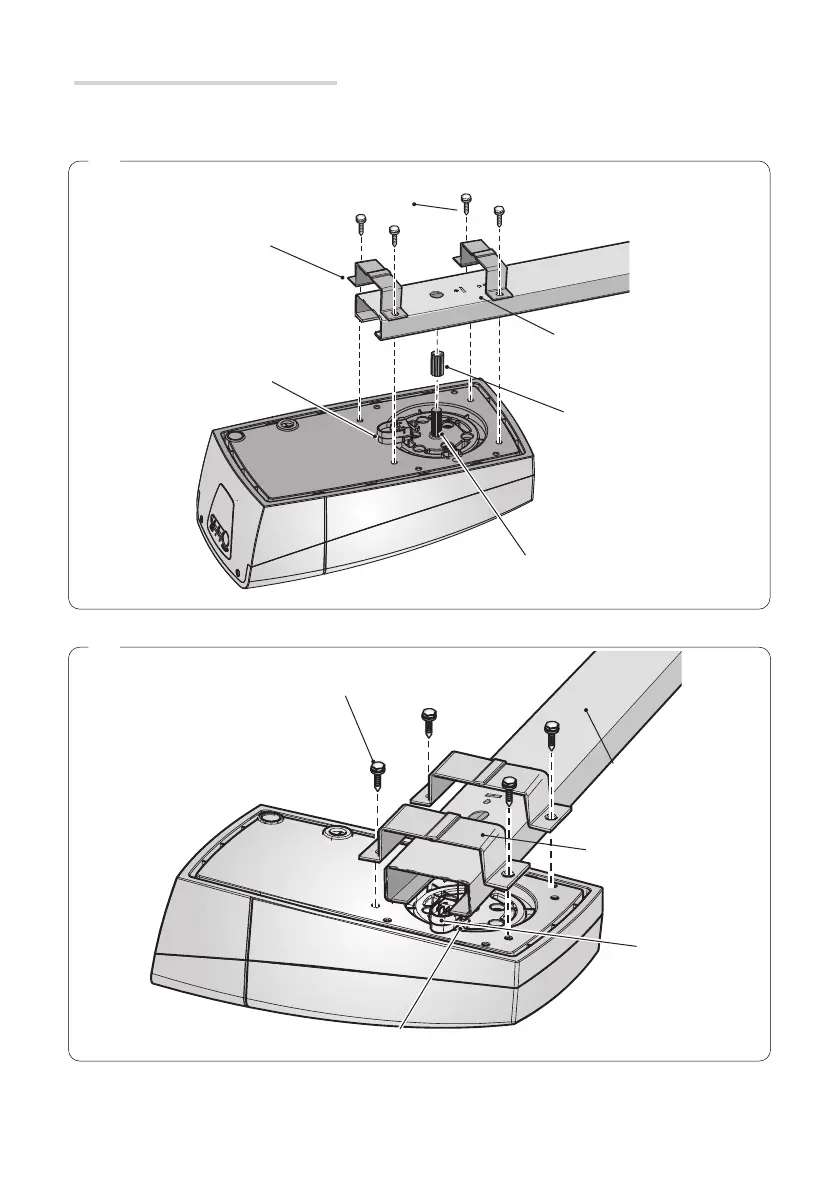

Fissaggio dell’automazione alla guida
Infi lare l’adattatore sull’albero motore.
L’automazione può essere fi ssata alla guida: in posizione standard
oppure in posizione ortogonale .
⚠
Nel caso di fissaggio dell’automazione in posizione ortogonale, prima dell’installazione spostare il
micro (vedi paragrafo dedicato).
Vite autoforante 6x15
Sta a a U
Guida
Albero con adattatore
Micro
Guida
Albero motore
Vite autoforante 6x15
Sta a a U
Micro
Adattatore
