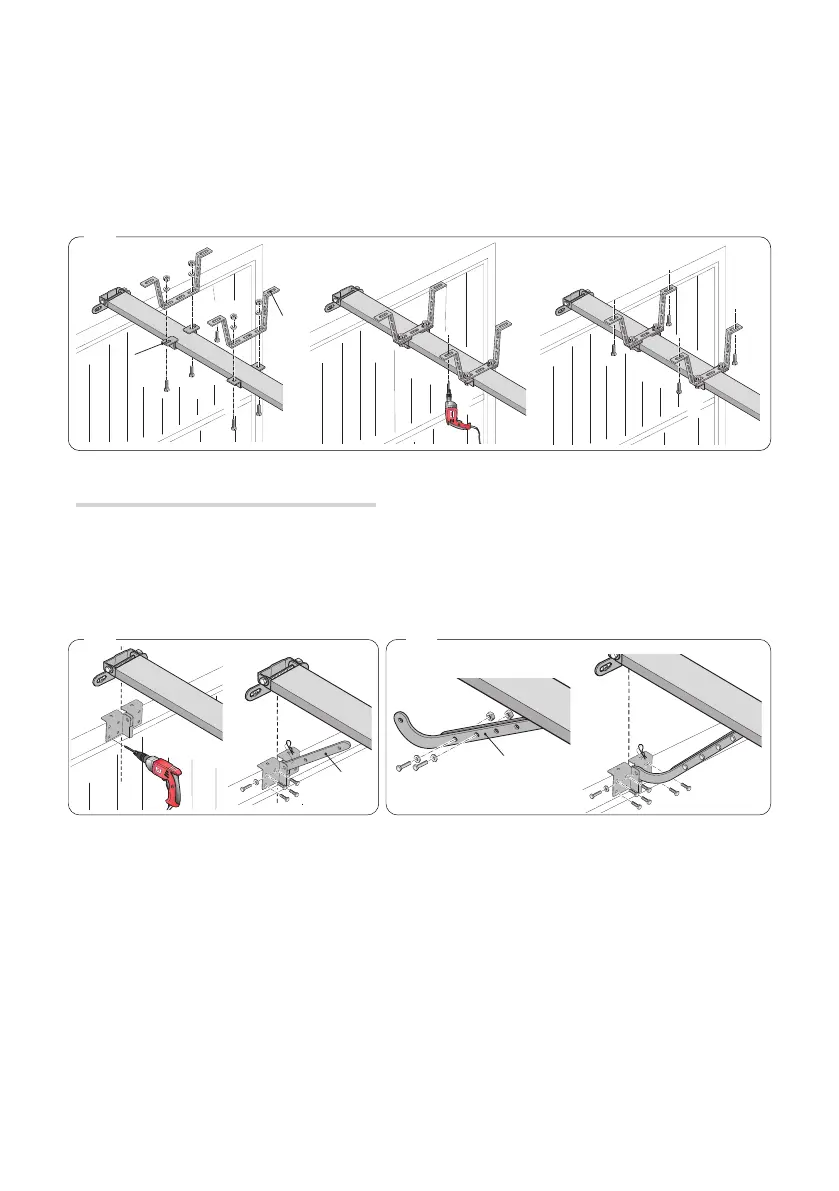

Fixer les pattes de suspension ❶ et l’étrier en U ❷ sur le rail.
Adapter, en les pliant, les plaques multitrou de manière à compenser la distance du rail par rapport au plafond.
Fixer les plaques aux pattes de suspension et à l'étrier en U à l'aide des vis et des écrous fournis. À l'aide de la
perceuse, percer des trous au plafond de manière à ce qu'ils correspondent aux trous de fi xation des plaques.
Fixer les plaques au plafond à l'aide des vis et des chevilles spécifi ques.
Fixation du bras de transmission à la porte
Positionner l'étrier du bras de transmission à la traverse supérieure de la porte perpendiculairement au rail de
guidage
❶ et le fi xer à l'aide des vis fournies ou d'autres vis spécifi ques.
L'éventuel levier courbé
❷ doit être fi xé au bras de transmission au moyen des vis et des écrous fournis
