Camp Chef FTG900 - Page 12

23
22

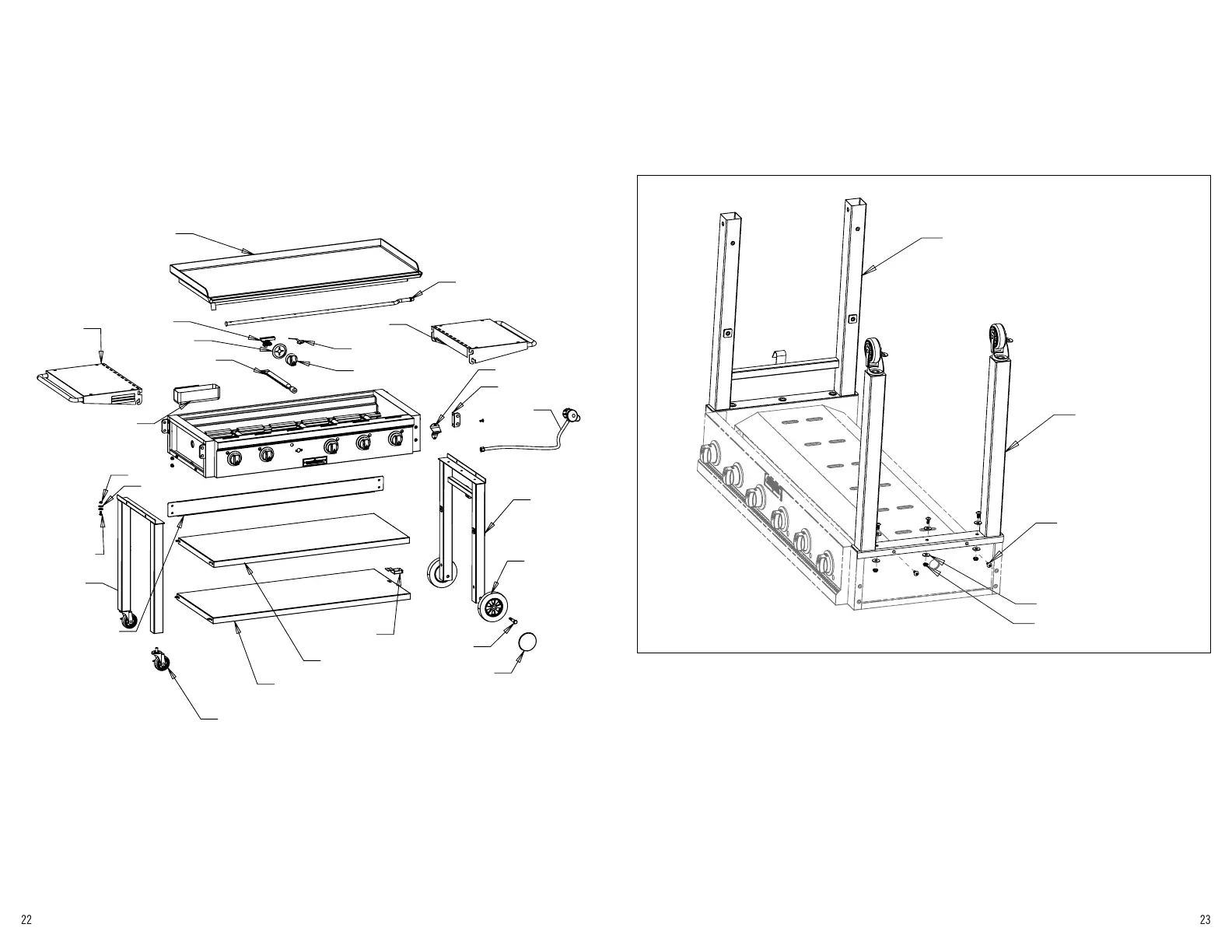

FTG900-2 PARTS
0418-FTG900-PARTS
VALVE (6)
FTG600-6
BEZEL (6)
FTG600-27
KNOB (6)
CCH3-2
BURNER (6) FTG600-8
IGNITER (6)
FTG600-9
SHELF RIGHT (1)
FTG600-4
SHELF BRACKET (4)
CCH-6
REGULATOR (1)
HRL
TANK BRACKET (1)
FTG600-23
LEG RIGHT (1)
FTG600-28
CART WHEEL
(2)
CCH-25
AXLE BOLT (2)
FTG600-20
CART WHEEL CAP (2)
CCH-27
GRIDDLE GREASE CUP (1)
FTG600-10
SHELF LEFT (1)
FTG600-3
M6 NUT (6)
M6 FLAT WASHER (12)
M6 X 12 BOLT (32)
SWIIVEL CASTER (2)
PG36-7
LEG LEFT (1)
FTG900-1
REAR LEG BRACKET (1)
FTG900-2
UPPER SHELF (1)
FTG900-3
LOWER SHELF (1)
FTG900-4
MANIFOLD (1)
FTG900-5
GRIDDLE (1)
FTG900-6
PG BOTTLE OPENER
Avertissement: lire et respecter l’ensemble des avertissements et consignes avant le montage et l’utilisation du barbecue.
Pour monter le présent barbecue, il faut:
Un tournevis cruciforme;
une clé à bout réglable.
1. Retirer tout le contenu de l’emballage.
2. Retirer toutes les pièces détachées se trouvant à l’intérieur du barbecue.
3. Placer le barbecue à l’envers.
4. Attacher les pieds sur le fond du barbecue comme illustré, à l’aide de la quincaillerie indiquée à la Figure 1. Serrer toute la
quincaillerie. (Remarque : s’assurer de monter le pied qui contient le crochet pour le réservoir du même côté que l’adaptateur
du détendeur.)
PIED GAUCHE (1)
FTG900-1
PIED DROIT (1)
FTG600-28
BOULON M6 X 16 (10)
RONDELLE M6 (12)
ÉCROU M6 (6)
FIG 1
