37
36

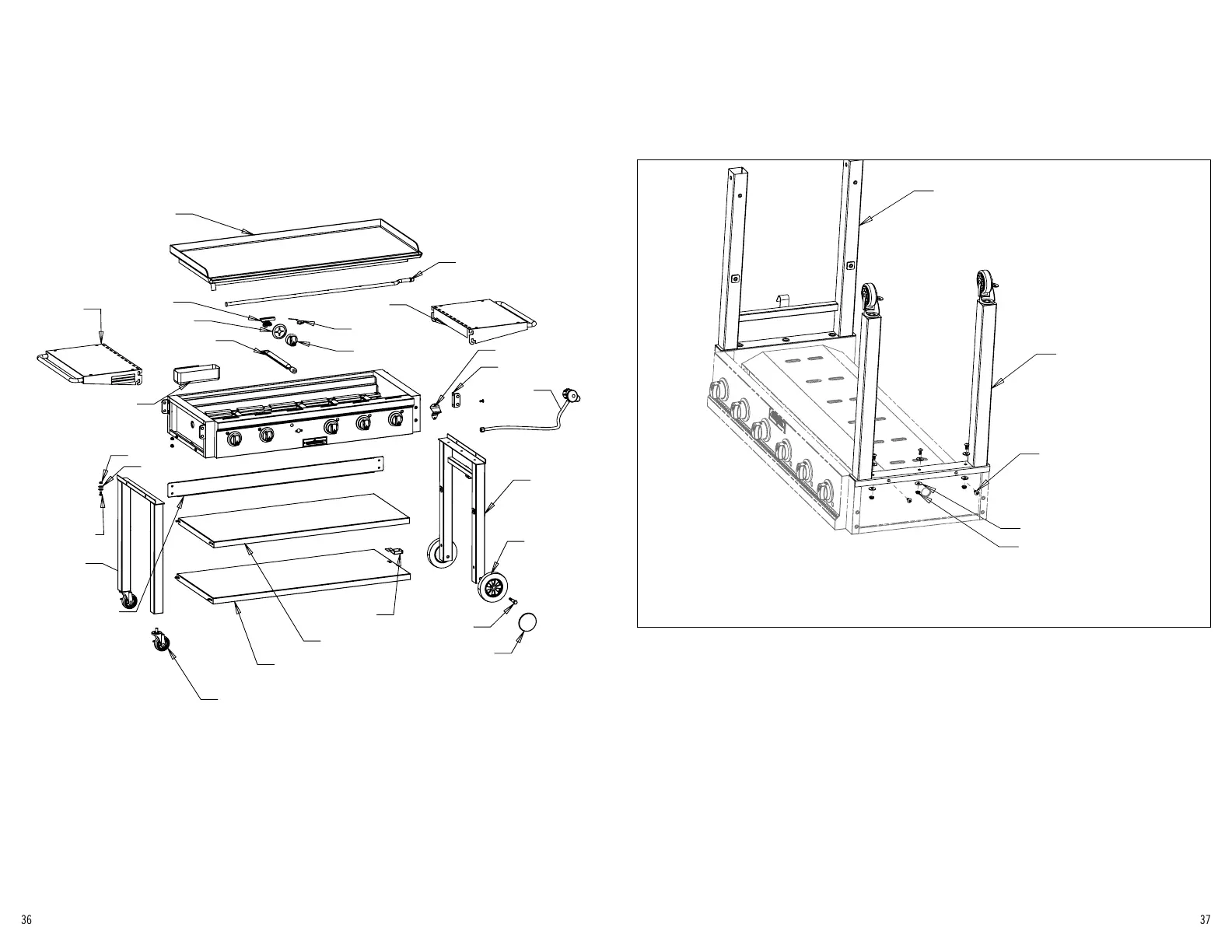

FTG900-2 PARTS
0418-FTG900-PARTS
VALVE (6)
FTG600-6
BEZEL (6)
FTG600-27
KNOB (6)
CCH3-2
BURNER (6) FTG600-8
IGNITER (6)
FTG600-9
SHELF RIGHT (1)
FTG600-4
SHELF BRACKET (4)
CCH-6
REGULATOR (1)
HRL
TANK BRACKET (1)
FTG600-23
LEG RIGHT (1)
FTG600-28
CART WHEEL (2)
CCH-25
AXLE BOLT (2)
FTG600-20
CART WHEEL CAP (2)
CCH-27
GRIDDLE GREASE CUP (1)
FTG600-10
SHELF LEFT (1)
FTG600-3
M6 NUT (6)
M6 FLAT WASHER (12)
M6 X 12 BOLT (32)
SWIIVEL CASTER (2)
PG36-7
LEG LEFT (1)
FTG900-1
REAR LEG BRACKET (1)
FTG900-2
UPPER SHELF (1)
FTG900-3
LOWER SHELF (1)
FTG900-4
MANIFOLD (1)
FTG900-5
GRIDDLE (1)
FTG900-6
PG BOTTLE OPENER
Advertencia: Lea y siga todas las instrucciones y advertencias antes de ensamblar u operar la parrilla.
Se requieren las siguientes herramientas para montar esta parrilla .
Destornillador Phillips
Llave de boca ajustable
1. Retire todo el contenido del embalaje.
2. Extraiga las piezas sueltas del interior de la parrilla.
3. Encienda la parrilla al revés.
4. Ensamble las patas hasta el fondo de la parrilla como se muestra utilizando el hardware se indica en la Figura 1. Apriete todos
los herrajes. (Nota: Asegúrese de instalar la pierna con el gancho de tanque en el mismo lado que la manguera del regulador )
FIG 1
LEG LEFT (1)
FTG900-1
LEG RIGHT (1)
FTG600-28
M6 X 16 BOLT (10)
M6 WASHER (12)
M6 NUT (6)
