Carel pCO1 - Page 36

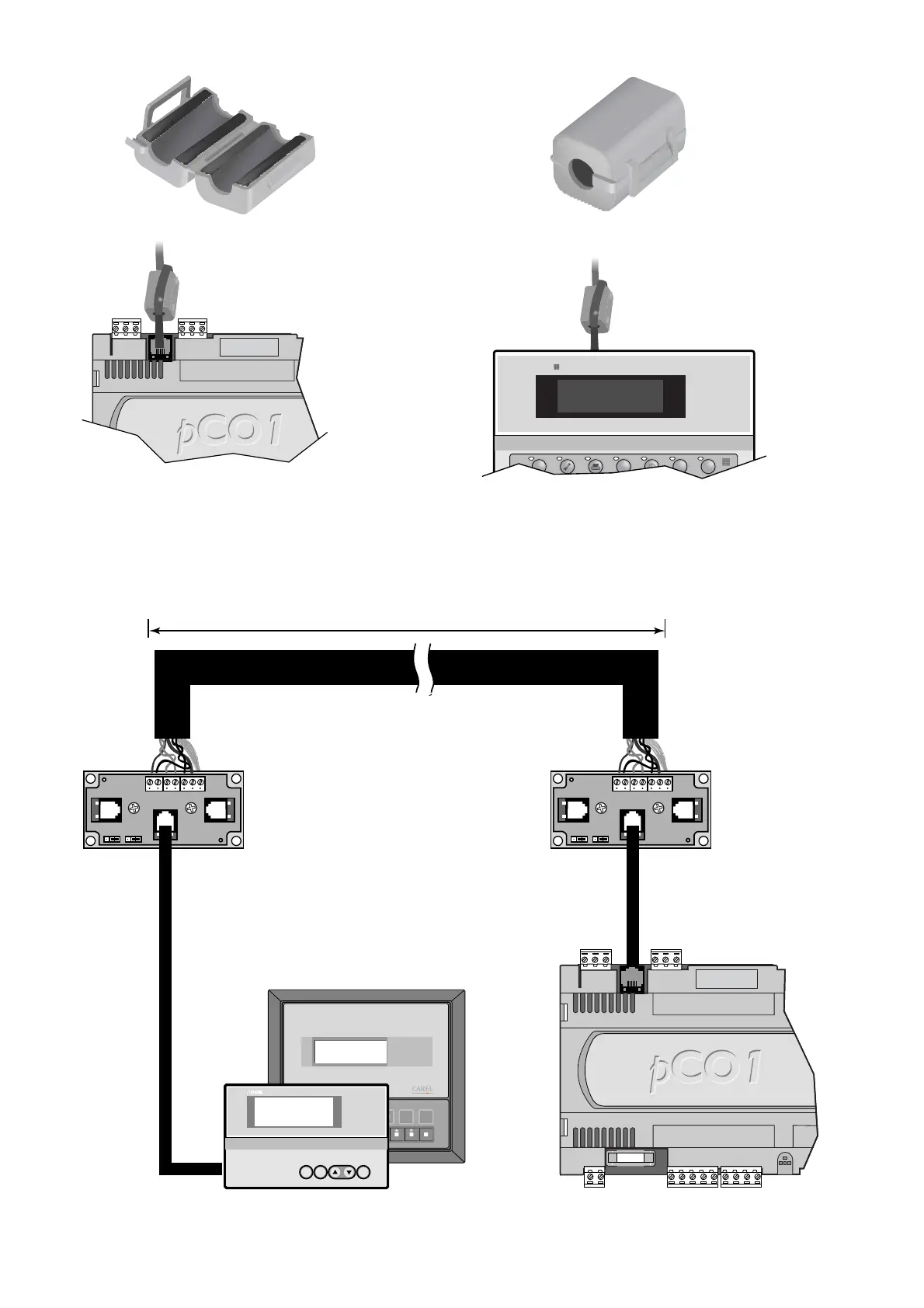

5.5.2 Remotazione terminale con rete pLAN con cavo schermato
AWG24 con 3 coppie ritorte + schermo
Questo tipo di remotazione è rappresentata in Fig. 5.5.2.1.
5.5.2 Remote installation of the terminal in a pLAN network using
an AWG24 shielded cable with 3 twisted pairs + screen
This type of remote installation is shown in Fig. 5.5.2.1.
36
pCO
1
manual - cod. +030221840 rel. 1.0 - 09/07/02
Programming Key
J10
on/off
enter
alarm
menu
?
info
I/O
set prog.
CO p
CO
p
Fig. 5.5.1.2.a
Fig. 5.5.1.3
Fig. 5.5.1.4
Fig. 5.5.1.2.b
Fuse
Programming Key
J10
set prog.
enter
Terminal
on/off alarm enter
200 m
S90CONN
S90CONN
Fig. 5.5.2.1
