7. Decodifica dei 3 LED sulla scheda pCO
1
Sulla scheda pCO
1
sono presenti 3 LED di segnalazione
(rosso, giallo e verde) i quali forniscono informazioni
circa il funzionamento della scheda pCO
1
e lo stato del
collegamento con WinLoad32.
Nota:
quanto segue è valido anche per il pCO
C
e pCO
2
.In questo
ultimo caso è indipendente dalla presenza o meno del display built-in.
Legenda
Led spento Led acceso Led lampeggiante
7. Reading the 3 LEDs on the pCO1 board
The pCO
1
board features 3 signal LEDs (red, yellow and
green) that provide information on the operation of the
pCO
1
board and the status of the connection to
WinLoad32.
Note:
the following information is also valid for the pCO
C
and pCO
2
.In the
latter case this is also independent of whether the built-in display is present.
Key
LED off LED on LED flashing
42
pCO
1
manual - cod. +030221840 rel. 1.0 - 09/07/02

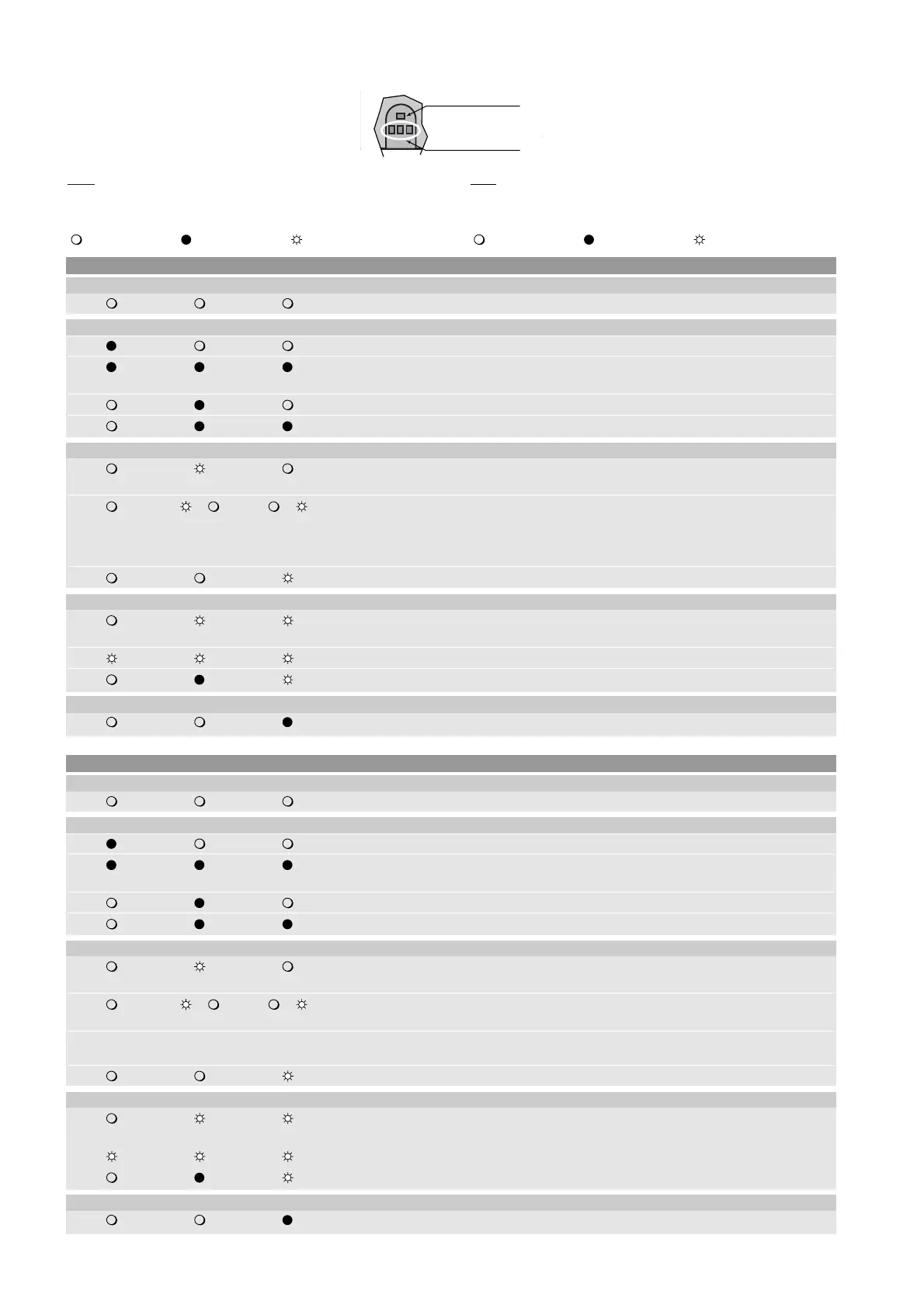

LED di alimentazione
power supply LED
LED di segnalazione
signalling LED
LED ROSSO LED GIALLO LED VERDE
pCO
1
NON in pLAN (indirizzo= 0)
funzionamento corretto con o senza terminale locale.
pCO
1
indirizzato in pLAN
applicativo con errore o mancanza di tabella pLAN.
applicativo con errore o mancanza di tabella pLAN.
pCO
1
collegato SOLO ad un terminale.
applicativo con tabella pLAN corretta.
funzionamento corretto in pLAN.
pCO
1
a basso livello(*)
in attesa di comunicazione con WinLoad.
Controllare indirizzo pCO su WinLoad.
/ / (Led lampeggianti alternativamente)
comunicazione con WinLoad NON valida.
Possibili cause: - mancanza alimentazione del convertitore RS232/485
- driver sbagliato nel PC.
in comunicazione con WinLoad.
pCO
1
in funzionamento normale
comunicazione con WinLoad sospesa.
Dopo 20 sec. viene ripristinato nel pCO
1
il protocollo originario.
WinLoad non adatto o Password di Protezione Software errata.
in comunicazione con WinLoad.
pCO
1
usato come Espansione I/O
Protocollo Supervisore Carel (slave) attivo sulla seriale 0.
RED LED YELLOW LED GREEN LED
pCO
1
NOT in pLAN (address= 0)
correct operation with or without local terminal.
pCO
1
pLAN address set
application with error or no pLAN table.
application with error or no pLAN table.
pCO
1
connected to ONLY one terminal.
application with correct pLAN table.
correct operation in pLAN.
pCO
1
at low level (*)
awaiting communication with WinLoad.
Check pCO address on WinLoad.
/ / (LED flashing alternately)
communication with WinLoad NOT valid.
Possible cause: - no power supply to the RS232/485 converter
- wrong driver on the PC.
communicating with WinLoad.
pCO
1
in normal operation
communication with WinLoad on hold.
After 20 sec. the original protocol is reset on the pCO
1
.
WinLoad not suitable or incorrect Software Protection Password.
communicating with WinLoad.
pCO
1
used as I/O Expansion
Carel supervisor protocol (slave) active on serial 0.
