10
“Power+” +0500048IE - rel 2.2 - 06.11.2014
ITA

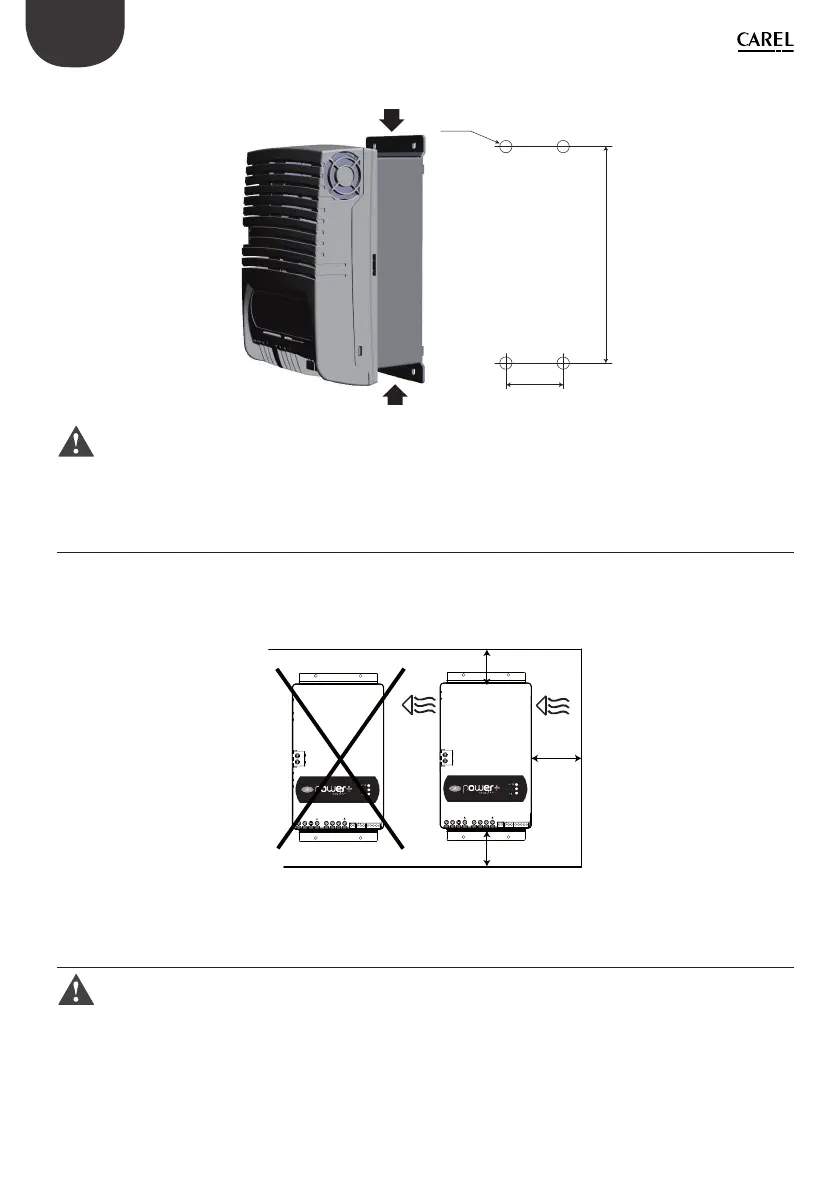

Montaggio a pannello
80
269,3
M4
Fig. 3.e
Attenzione: nel caso di smontaggio non fare presa sulle staff e sfi labili, ma su parti “solide“ come il dissipatore
e il coperchio plastico. Staccare prima le staff e superiori, poi quelle inferiori per evitare possibile caduta al suolo.
3.5 Raff reddamento
Tutti i drive Power+, esclusi i modelli Coldplate, sono dotati di ventilazione forzata per il raff reddamento del
dissipatore. È necessario prevedere un suffi ciente fl usso e ricambio dell’aria all’interno del quadro elettrico. Vedere la
tabella al paragrafo 5.1 per i valori massimi di dissipazione del calore. Tutti i drive Power+ sono dotati di ventilazione
forzata interna posta sul lato destro. Evitare aria calda in ingresso al ventilatore.
≥ 200 mm
≥ 200 mm
≥ 100 mm
Fig. 3.f
3.6 Installazione elettrica
Attenzione:
• prima di eff ettuare qualunque intervento di manutenzione scollegare il drive e i circuiti di controllo esterni dalla
rete di alimentazione elettrica posizionando l’interruttore generale dell’impianto su “spento”. Una volta tolta
l’alimentazione al drive attendere almeno 5 minuti prima di rimuovere i cavi elettrici;
• accertarsi sempre che il motore sia completamente fermo. I motori in rotazione libera possono
causare tensioni pericolose ai morsetti di Power+, anche quando questo non è alimentato.
