Carel Power + PSD1 Series User Manual

18
“Power+” +0500048IE - rel 2.2 - 06.11.2014
ITA

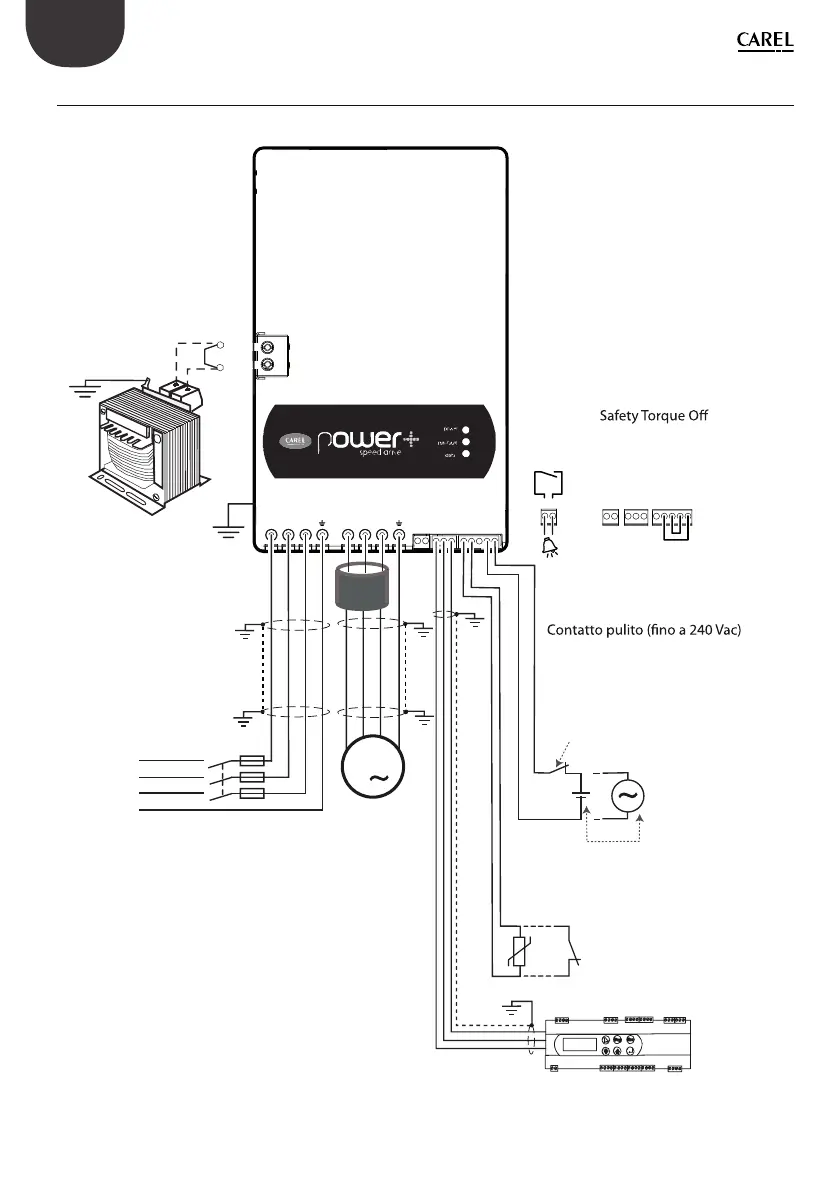

3.10 Schema di collegamento generale (mod. PSD10184**, PSD10244**)
Fig. 3.q
pCO
C NO
segnale d’allarme/ alarm signal
dispositivo di sicurezza
safety device
24 Vdc 24 Vac
Modbus®
Klixon N.C.PTC
Uscita programmabile
Programmable output
Free voltage contact (up to 240 Vac)
Connessione al 24 Vdc
ausiliari in caso di non
utilizzo della funzionalità
Connection to auxiliary
24 Vdc supply when
function Safety Torque
O is not used
L1
L2
PE
Alimentaz. trifase
Three-phase AC
power supply
PE
M
3
Connessione con alimentazione
di sicurezza esterna (24 Vac o 24 Vdc)
Connection with safety external
supply (24Vac or 24Vdc)
L2/N L3 U
1 2 345 678910
1 2
V W
C1
C2
L1/L
Fuse or
MCB
1 2 345 678910
Nuclei ferrite
Ferrite cable cores
L3
C1
C2
