19 “Power+” +0500048IE - rel 2.2 - 06.11.2014
ITA

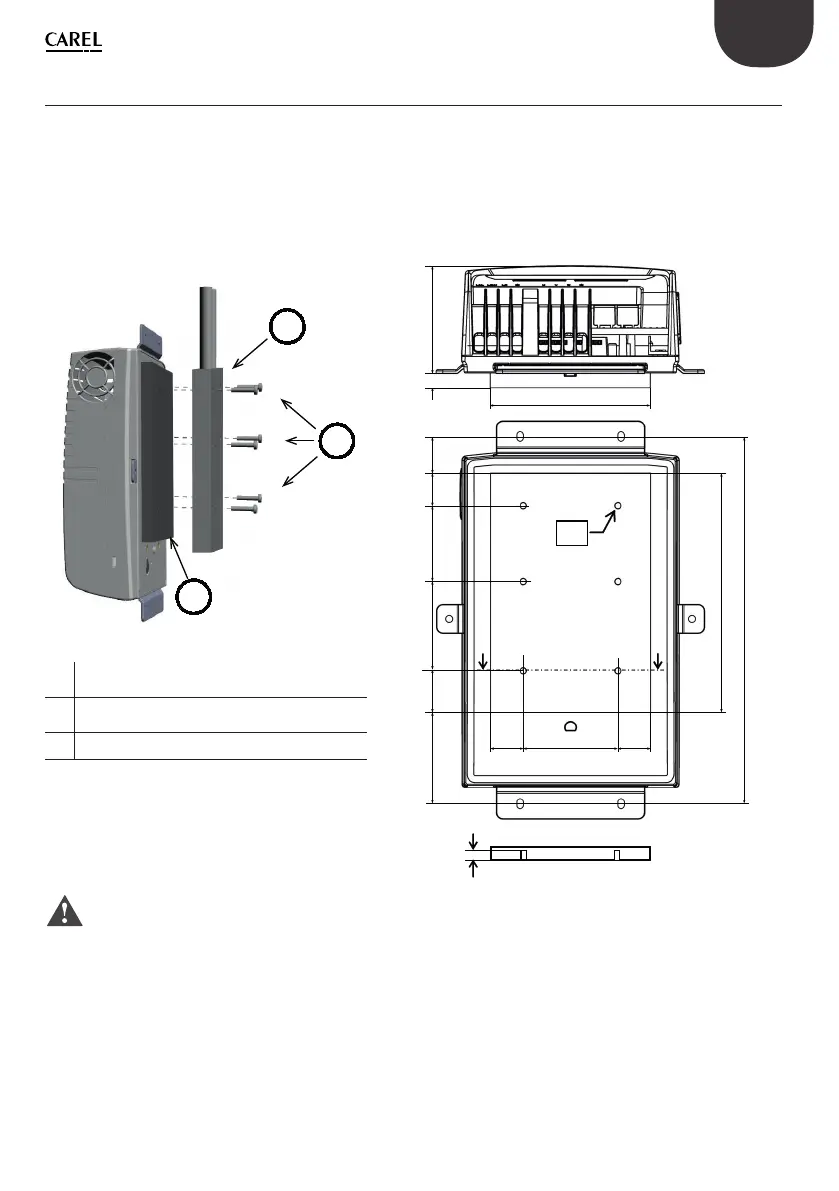

3.11 Modelli Power+ Coldplate
I modelli Power+ Coldplate (PSD10***A0) sono uguali ai rispettivi modelli standard Power+ con l’unica diff erenza che
dissipatore alettato e ventola sono sostituiti da una piastra d’alluminio piana.
La piastra è provvista di fori fi lettati M5 per il fi ssaggio di un dispositivo supplementare con funzione di raff reddamento
(coldplate), tipicamente utilizzante refrigerante liquido.
Il coldplate è a carico dell’utilizzatore e non è fornito da Carel.
Montaggio
3
1
2
1
Dispositivo di raff reddamento coldplate
(esempio)
2
Fori/viti da utilizzarsi per il fi ssaggio del
coldplate
3 Piastra Power+
Dimensioni
A
A
A - A
M5
86
70,8
289,2
12
127
75
190
2626
9
6033,2
26
27,9
71,3
Fig. 3.r
Attenzione:
• Assicurarsi che il dispositivo di raff reddamento sia dimensionato e fi ssato alla piastra in modo da dissipare il calore
mantenendo la temperatura della piastra al di sotto dei 70°C nelle varie condizioni di funzionamento e che non
intervenga l’allarme di sovratemperatura.
• Assicurarsi che il dispositivo di raff reddamento non causi la formazione di condensa sulla superfi cie interna della
piastra.
• Pulire le superfi ci di contatto della piastra Power+ e del coldplate e assicurarsi che combacino perfettamente.
• L’utilizzo di pasta termica, o di prodotto similare, tra le superfi ci di contatto della piastra Power+ e del coldplate
permette di migliorare l’accoppiamento termico.
• Si raccomanda che il dispositivo di raff reddamento sia costruito rispettando i criteri indicati nel par. 4.4.5 della
norma EN 61800-5-1.
