3. INSTALLAZIONE
Attenzione: evitare l’installazione del drive in ambienti con le seguenti caratteristiche:
• umidità relativa maggiore del 95% o condensante;
• forti vibrazioni o urti;
• esposizione a getti d’acqua;
• esposizione ad atmosfere aggressive ed inquinanti (es: gas solforici e ammoniacali, nebbie saline, fumi) per evitare
corrosione e/o ossidazione;
• alte interferenze magnetiche e/o radiofrequenze (evitare quindi l’installazione degli apparecchi vicino ad antenne
trasmittenti);
• esposizioni del drive all’irraggiamento solare diretto e agli agenti atmosferici in genere.

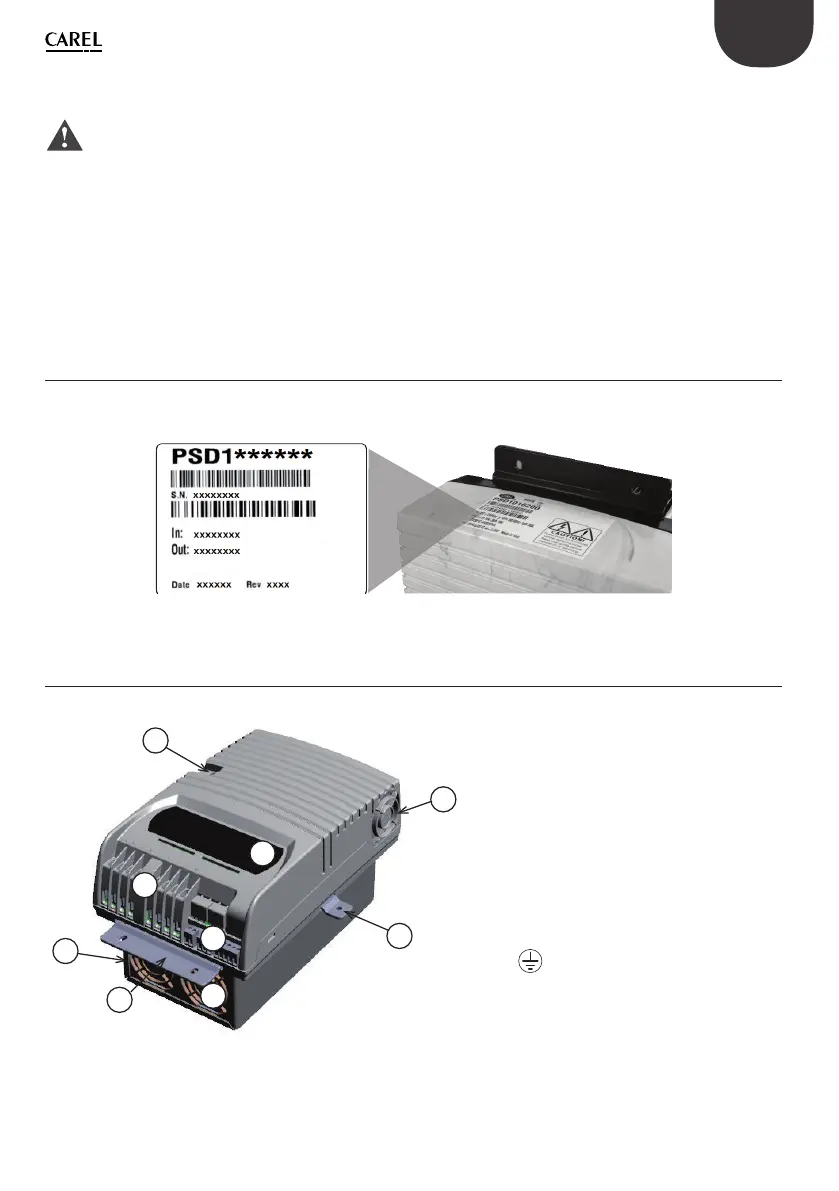

3.1 Identifi cazione
Power+ è identifi cabile attraverso una targhetta tecnica posta nella parte superiore che riporta il codice, il numero di
serie, la data di produzione e la revisione.
Fig. 3.a
3.2 Struttura
A
B
C
D
E
F
C
D
G
Rif. Descrizione
A. Morsettiera connessioni di potenza
B. Morsettiera connessioni di controllo
C. Staff e di fi ssaggio
D. Ventole di raff reddamento
E. PE
F. LED stato di funzionamento
G. Morsettiera per reattanza DC opzionale nei
modelli PSD10184** e PSD10244**
Fig. 3.b
