Εγκατάσταση
Ανοίξτε με τρυπάνι στον τοίχο δύο οπές 5 mm στα σημεία 5.
που σημαδέψατε.
Στερεώστε τη βάση τοποθέτησης στον τοίχο με τα 2 ούπατ 6.
και τις βίδες που παρέχονται, προσέχοντας όλα τα καλώδια
να εξέρχονται από την οπή της βάσης τοποθέτησης.
Προσαρμόστε το μήκος και την κατεύθυνση κάθε 7.
καλωδίου μέχρι τον κατάλληλο ακροδέκτη της
βάσης τοποθέτησης με πρόσθετο καλώδιο 6,5mm.
Απογυμνώστε μόνο 6,5mm μόνωσης από κάθε καλώδιο
για να αποτρέψετε το βραχυκύκλωμα των παρακείμενων
καλωδίων όταν είναι συνδεδεμένα. Βλέπε εικ. 2.
Ταιριάξτε και συνδέστε τα καλώδια του εξοπλισμού 8.
στους κατάλληλους ακροδέκτες της κλέμμας. Το
εγχειρίδιο της μονάδας διευκρινίζει σε ποια κλέμμα
πρέπει να συνδεθεί το NUI
Για σύνδεση στο W-C-G-Y, συμβουλευθείτε την εικ. 3a. Για
σύνδεση στο Rc-Rh-Gz-Yz, συμβουλευθείτε την εικ. 3b.
1
2

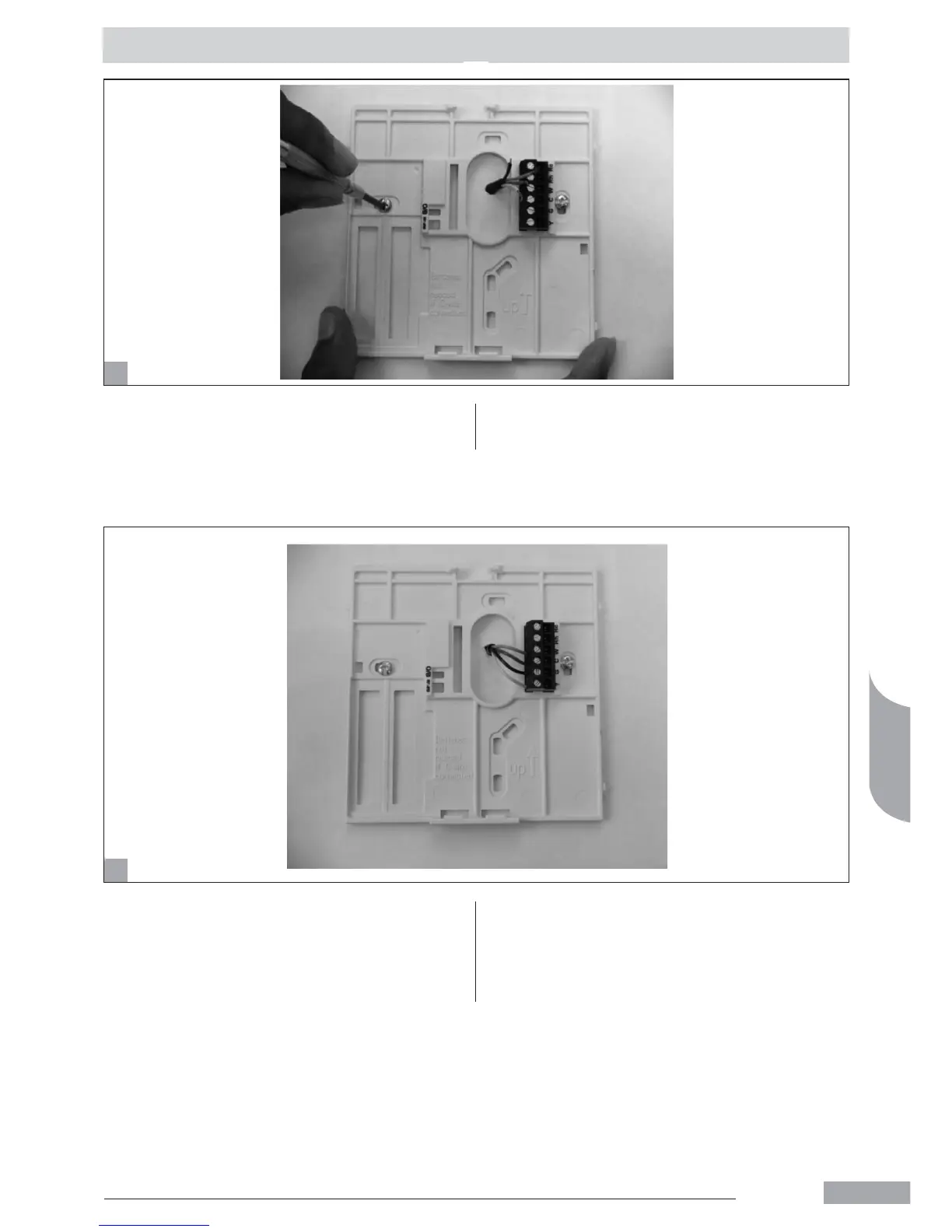

Σφίξτε τα Καλώδια
στη Λωρίδα
Ακροδεκτών
Τοποθέτηση Πίσω
Βάσης
&&"($
