47
Installation
1
2

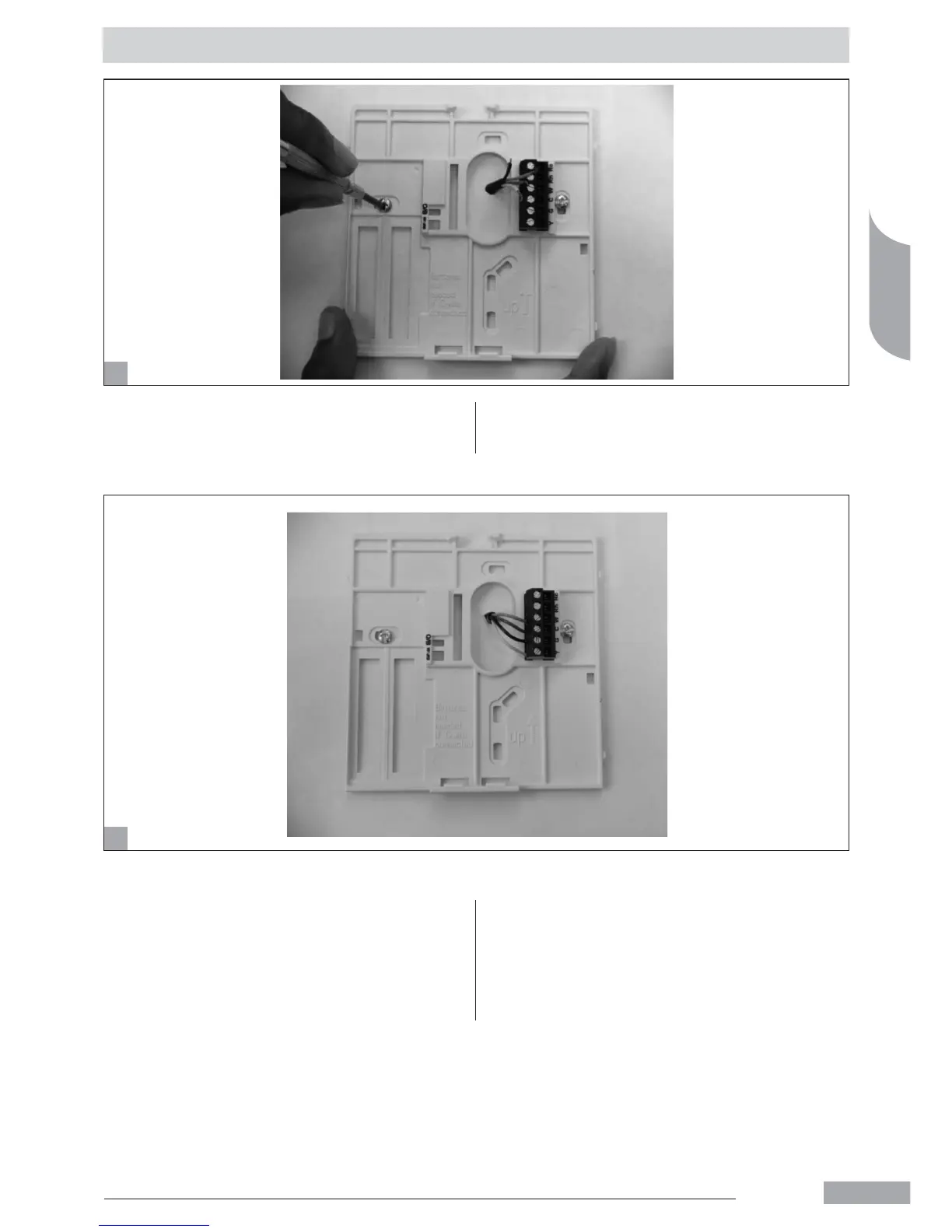

Fixer les câbles à la
plaque à bornes
Fixation de la platine
de support
Percer deux trous de xation de 5 mm en 5.
correspondance des marquages sur le mur.
Fixer la base au mur à l’aide de 2 chevilles et des vis 6.
fournies et vérier que tous les câbles peuvent passer
à travers le trou de la base de xation.
Régler la longueur et le passage de chaque câble 7.
de façon à ce qu’ils arrivent à la borne ou plaque à
bornes correcte sur la base de xation, avec 6,5 mm
de câble en plus. Ne dénuder que 6,5 mm de gaine
isolante de chaque câble pour éviter que les câbles
adjacents puissent court-circuiter lorsqu’on les
branche. Voir Fig. 2.
Accoupler et brancher les ls de l’équipement 8.
aux bornes des plaques à bornes (voir Fig. 3). Voir
schéma électrique (page 54) pour plus de détails. Le
manuel de l’unité indique à quelle plaque à bornes
il faut brancher la NUI. Pour la connexion à W-C-G-Y,
consulter la g. 3a; pour la connexion à Rc-Rh-G2-Y2,
consulter la g. 3b.
Français
