Carrier Type C User Manual

E - 4
Mando electrónico Tipo C
Funciones "conectores puente"
(microinterruptores)
Conmutador Dip Nr. 1
En posición de contacto abierto, permite la activación de la función de
protección contra heladas (
).
Conmutador Dip Nr. 2
En posición de contacto abierto, permite el funcionamiento del ventilador a
la velocidad seleccionada, incluso cuando la temperatura de consigna ha
sido alcanzada.
Conmutador Dip Nr. 3
En posición de contacto abierto, limite el campo de regulación del botón de
temperatura según los límites siguientes:
Frío: temperatura mínima seleccionable: 23°C.
Calor: temperatura máxima seleccionable: 21°C.
Conmutador Dip Nr. 4
En posición de contacto abierto, permite el funcionamiento del ventilador
a intervalos de tiempo regulares, incluso cuando la temperatura de
consigna ha sido alcanzada (Air sampling).
Funciones "conectores puente"
(microinterruptores)
Conmutador Dip Nr. 1
Cerrado Protección frente a heladas (
) desactivada.
Abierto Protección frente a heladas (
) activada.
Conmutador Dip Nr. 2
Cerrado Ventilación controlada por termostato.
Abierto Ventilación continua.
Conmutador Dip Nr. 3
Cerrado Bloqueo de temperatura desactivado.
Abierto Bloqueo de temperatura activado.
Conmutador Dip Nr. 4
Cerrado Muestreo de aire desactivado.
Abierto Muestreo de aire activado.
Conector puente 5
Ninguna función en este modelo.
nectores puente 6, 7 y 8
La posición de estos conectores puente regula la tensión del pilotaje del
motor. Una tensión más alta indica una velocidad mayor del ventilador.
La selección se realiza de acuerdo con la tabla siguiente:
Mando
127$/DFRQÀJXUDFLyQGHIiEULFDHVFRQWRGRVORVFRQHFWRUHV
puente en posición de cerrado.

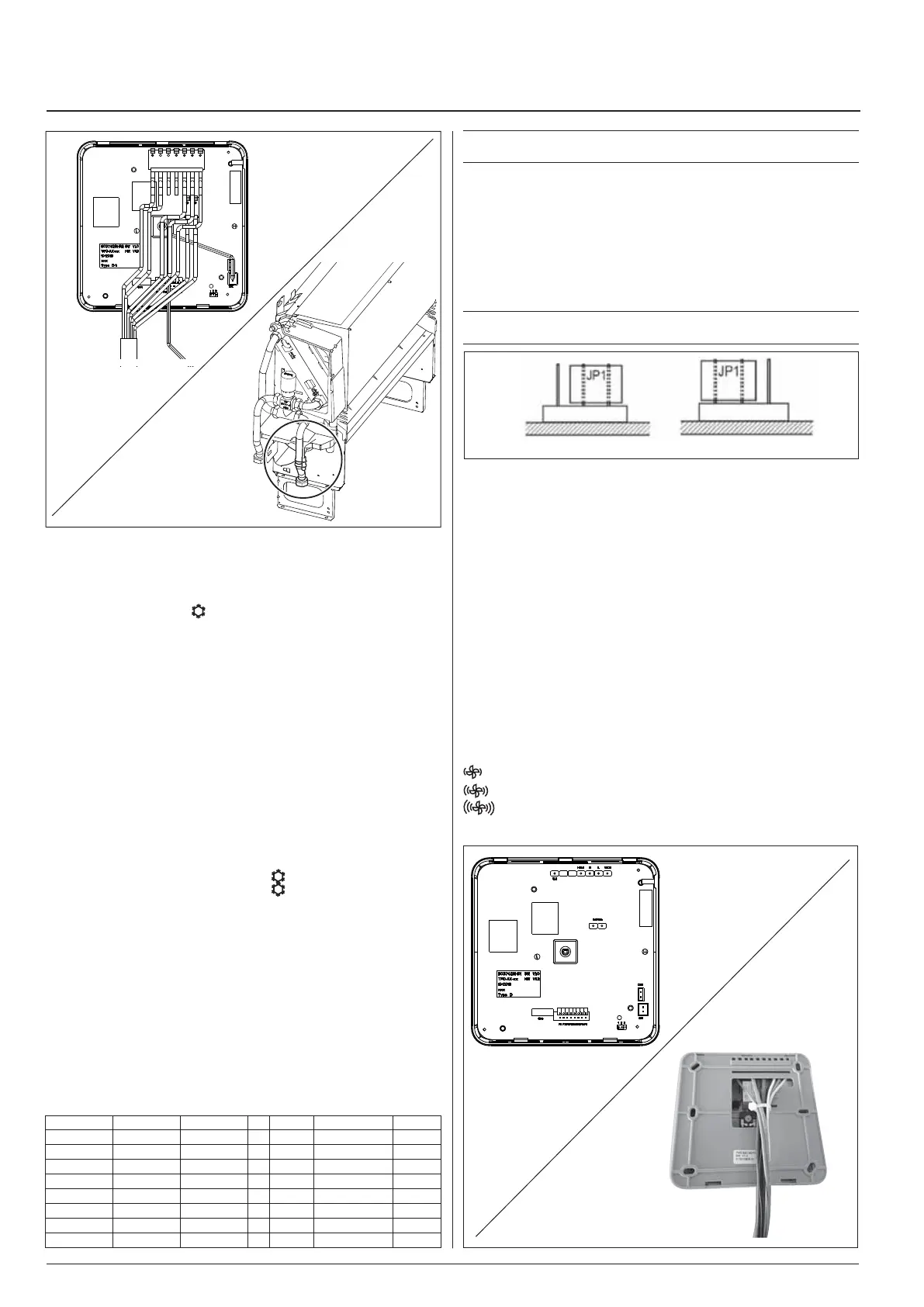

Utilización del sensor de temperatura
Sensor interno: Se utiliza en todas las instalaciones con el sistema de
mando montado en la pared. Para activarlo, cerrar el conector puente JP1
EQOQUGKPFKECGPNCſIWTC#[GPNCUGTKITCHÈCFGNCVCTLGVCGNGEVTÎPKEC
Sensor remoto: Se utiliza en todas las instalaciones con el sistema de
mando montado en la unidad. Está situado en el conducto de aire de
retorno, cerca del ventilador. Para activarlo, cerrar el conector puente JP1
EQOQUGKPFKECGPNCſIWTC$[GPNCUGTKITCHÈCFGNCVCTLGVCGNGEVTÎPKEC
127$3RUFRQÀJXUDFLyQGHIiEULFDHOVHQVRUDFWLYRHVHOVHQVRU
interno.
$YLVRVGHGLDJQyVWLFR
Se indican las siguientes alarmas:
Defectos en los sensores: el LED rojo parpadea.
Posibles causas:
Ŗ(CNNQQEQTVQEKTEWKVQFGNUGPUQTKPVGTPQ
Ŗ(CNNQQEQTVQEKTEWKVQFGNUGPUQTFGVGORGTCVWTCFGNCIWC
&RQÀJXUDFLyQLQFRUUHFWD
(O/('YHUGHSDUSDGHDFDGDVHJXQGRV
Esto ocurre cuando:
ŖGPGNEQPVTQNEWCPFQNCUFQUUGÌCNGUFGEQPOWVCEKÎPGUVCEKQPCN
centralizada “RC y RH” están activadas.
$XWRGLDJQyVWLFR
La función "Autotest" se activa manteniendo pulsado el botón de cambio
de estación y apretando simultáneamente tres veces, en un plazo de
1 segundo, la tecla de selección de las velocidades. De esta forma es
posible comprobar el arranque de todos los fan coils.
Los LEDs azul y rojo parpadearán. Cada una de las diferentes unidades
se activará durante 10 segundos con la siguiente secuencia:
Velocidad del ventilador baja.
Velocidad del ventilador media.
Velocidad del ventilador alta.
CV Válvula de agua fría motorizada.
321
321
)LJ$ )LJ%Sensor interno
Sensor remoto
)LJ
)LJ
)LJ
)LJ
Jumper 1 Jumper 2 Jumper 3 BAJA INTERMEDIA ALTA
Cerrado Cerrado Cerrado
Æ
2V 6V 10V
Cerrado Cerrado Abierto
Æ
2V 4V 6V
Cerrado Abierto Cerrado
Æ
6V 8V 10V
Cerrado Abierto Abierto
Æ
2V 3V 4V
Abierto Cerrado Cerrado
Æ
8V 9V 10V
Abierto Cerrado Abierto
Æ
5V 6V 7V
Abierto Abierto Cerrado
Æ
4V 6V 8V
Abierto Abierto Abierto
Æ
3V 6V 9V
