102
sistema di erogazione Cavitron DualSelect per consentire
al sistema di funzionare come impianto idrico chiuso.
7.2 Requisiti elettrici
• La tensione di alimentazione deve essere compresa tra
100 V CA e 240 V CA, monofase, a 50/60 Hz, in grado
di fornire 1,0 A.
• Il sistema deve essere alimentato tramite il cavo di
alimentazione CA fornito in dotazione.
• ATTENZIONE: per evitare il rischio di scosse
elettriche, questo apparecchio deve essere collegato
esclusivamente ad una rete di alimentazione con messa
a terra.

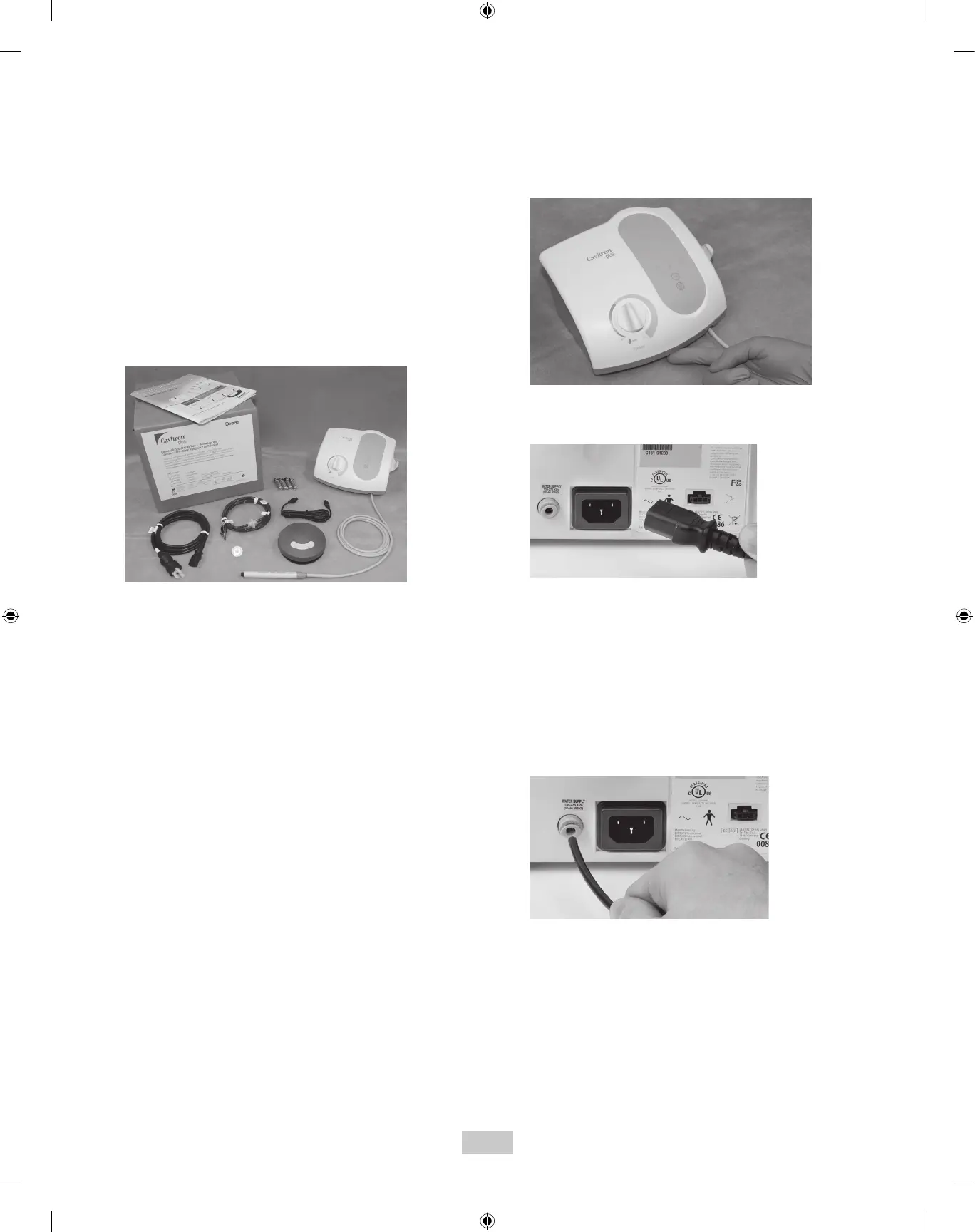

7.3 Disimballaggio del sistema
Rimuovere con cura lo scaler Cavitron Plus ultrasonico dalla
confezione e verificare la presenza di tutti i componenti e di
tutti gli accessori:
1. Sistema Cavitron
®
Plus
con gruppo manipolo e cavo
girevole
2. Gruppo linea idrica (blu) con filtro e innesto rapido
3. Filtro aggiuntivo per linea idrica
4. Cavo di alimentazione CA rimovibile (non mostrato)
5. Cavitron
®
Pedale senza fili Tap-On
TM
6. Batterie "AA" (confezione da 4)
7. Cavo ausiliario per pedale Tap-On
TM
8. Impugnatura Steri-Mate
®
(non presente nell’immagine)
9. Manipolo sterilizzabile rimovibile Steri-Mate
®
10. Inserti ultrasonici Cavitron
®
(quantità variabile)
11. Indicatore di efficienza per inserti Cavitron
12. Opuscolo illustrativo
7.4 Installazione del sistema
• Il sistema Cavitron Plus è progettato per poggiare su
una superficie piana. Verificare che l’unità sia stabile e
che poggi sui quattro piedini.
• Il sistema Cavitron Plus non deve essere posizionato
in modo tale che sia limitato l‘accesso alla potenza di
ingresso e al cavo di alimentazione CA.
• Se l’unità è sottoposta alla luce solare diretta, l’involucro
in plastica può scolorire.
• Il sistema è stato dotato del pedale Tap-On
TM
Wireless
che è stato sincronizzato prima della vendita per
funzionare con l’unità base del sistema. Se nello studio
in cui si lavora sono presenti più sistemi Cavitron Plus,
si consiglia di contrassegnare il pedale Tap-On
TM
e l’unità
base come riferimento per sapere sempre quale pedale
Tap-On
TM
funziona con una determinata unità base. Se
fosse necessario eseguire la risincronizzazione, seguire
le istruzioni nella sezione 7.10.
7.5 Collegamento del cavo di alimentazione
• Verificare che l’interruttore di alimentazione ON/OFF, che
si trova sulla parte anteriore del sistema, in basso, sia in
posizione OFF (O) prima di procedere.
• Inserire il cavo di alimentazione CA nella presa di
alimentazione sul retro del sistema.
• Inserire lo spinotto in una presa CA a muro.
7.6 Collegamento della linea di mandata
dell’acqua
• Afferrare la linea di alimentazione idrica (tubo blu)
all’estremità opposta all’innesto rapido e inserirla
nel connettore di ingresso dell’acqua inserendola
completamente.
• Collegare l’innesto rapido alla linea di mandata dell’acqua
dello studio dentistico o al sistema di fornitura Cavitron
DualSelect.
• Controllare tutti collegamenti per assicurarsi che non ci
siano perdite.
• Per rimuovere la linea idrica dal sistema Cavitron
Plus, interrompere la mandata dell’acqua dello studio
dentistico. Scollegare la linea idrica dalla linea di
mandata dello studio dentistico. Se all’estremità del
tubo è fissato un innesto rapido, abbassare la pressione
dell’acqua premendo la punta del connettore in un
