Kodlås DGA
13cdvigroup.com
DGA
1 1 1 2 2
Varistor 05D 680K
Fast nyckel
TORX
®
T20
TORX
®
skruv M4x10
Monteringsskruv
M4x30
Plastplugg S5
4] MONTERINGSINSTRUKTIONER
KontrolleraattmonteringssatsenärkomplettochattduförberettkablarnatillDGAkodlåset
innanmonteringenpåbörjas.Försäkradigomattduharrättverktygtillgängliga(borr,skruv-
mejsel,måttstockmm)ochföljsedanmonteringsanvisningarnaförDGAkodlås

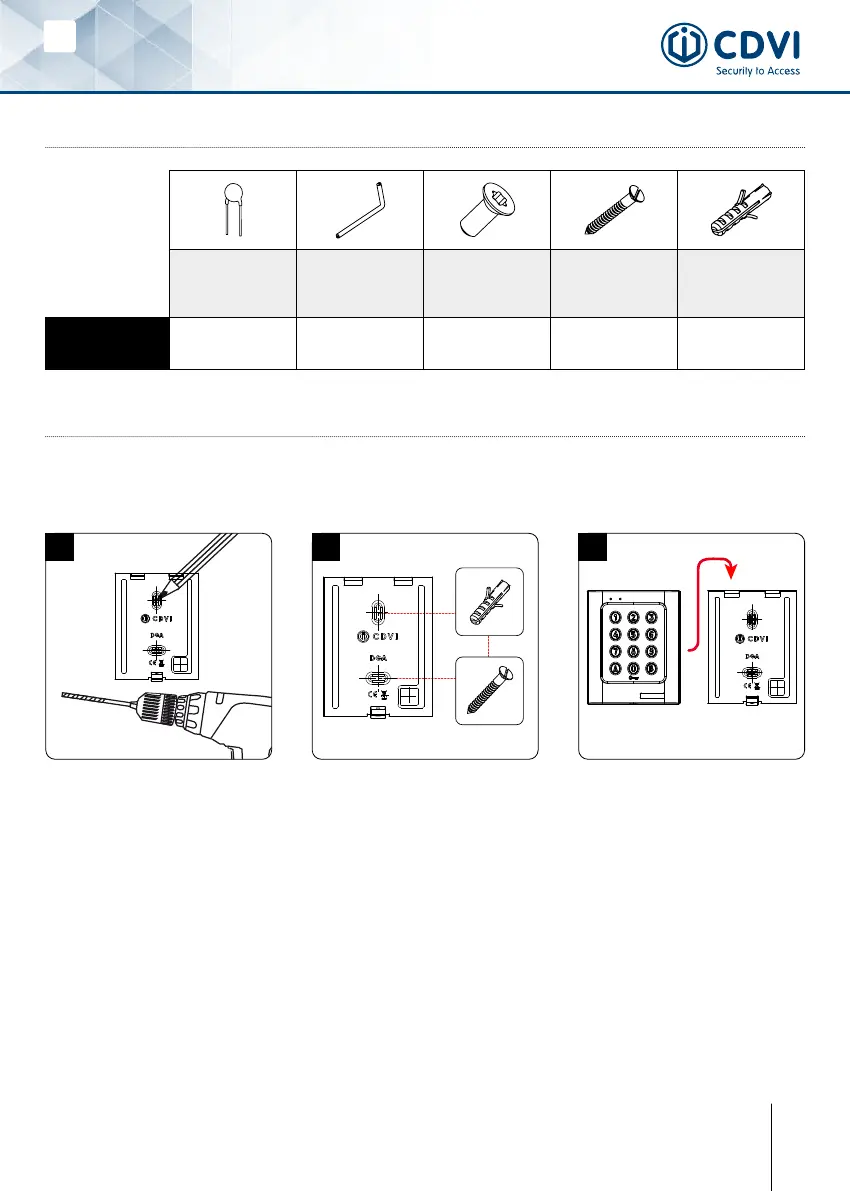

Sätt kodlåsets bakstycke mot väggen
och markera hålens placering med en
penna. Borra sedan två monterings-
hål (minst Ø 5 mm bits och min.
djup 35 mm) och hål för kablen.
Sätt plastpluggarna i de borrade hå-
len. Placera kodlåsets bakstycke mot
väggen och skruva fast med de bifo-
gade skruvarna. Trä kabeln genom
kabelhålet i bakstycket.
Kroka fast kodlåset på bakstycket
genom att föra det uppifrån och ner.
Kontrollera att knappsatsen täcker
hela bakstycket. Fäst knappsatsen
med den bifogade TORX
®
skruven
med hjälpa av den fasta nyckeln.
3] MONTERINGSSATS3] MONTERINGSSATS
1
(X2)
(X2)
2
Digicode
3
