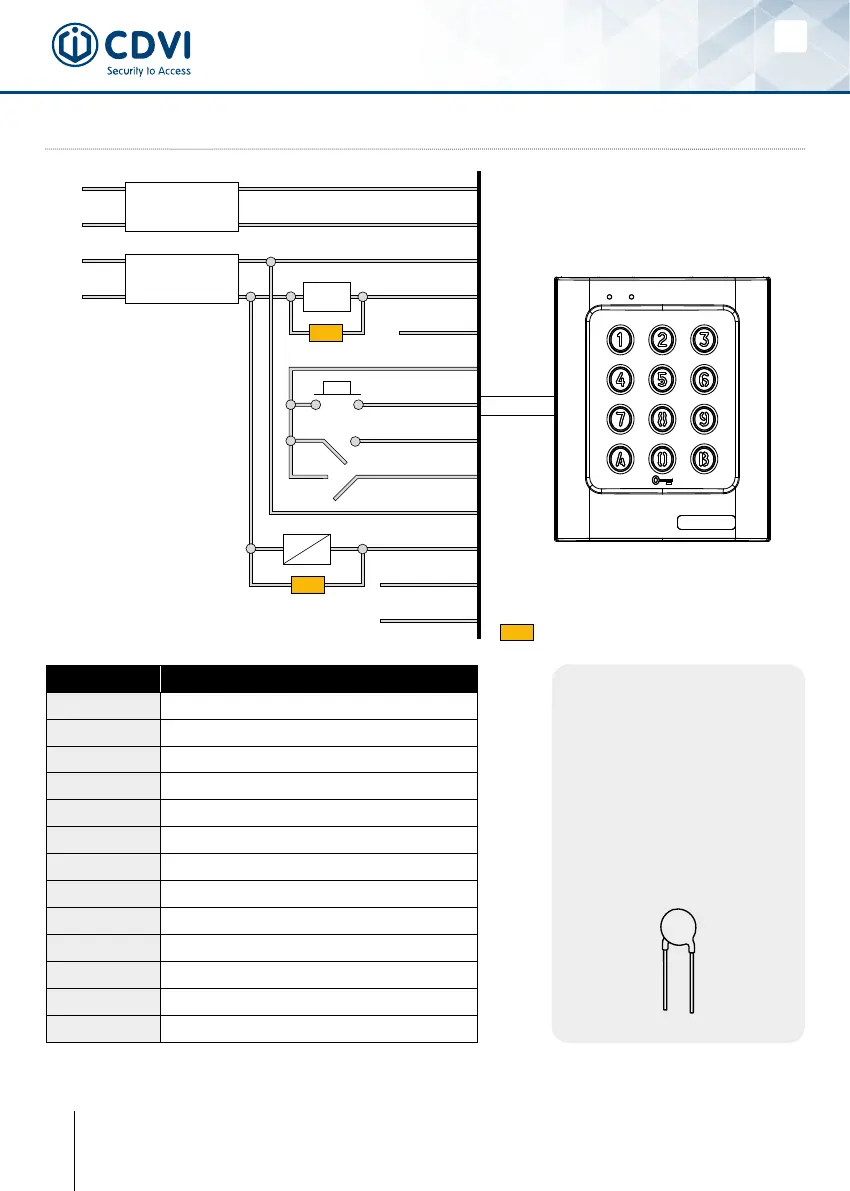

5] KOPPLINGSSCHEMA
För att säkra kodlåset mot
strömspikar, glöm inte att
montera varistorn parallellt
med låset. Förse elslutblecket/
elektromagnet med varistor
om det saknas. Om kodlåset
styr mer än ett lås skall varje
lås förses med en varistor.
Varistorn kontrollerar
den överspänning som
produceras av magnetspolen
- backspänningsspikar.
Kablar Beskrivning
Svart Inspänning 12-24 VAC eller 12-48 VDC
Röd Inspänning 12-24 VAC eller 12-48 VDC
Brun N/C kontakt, relä 1
Rosa Gemensam, relä 1
Orange N/O kontakt, relä 1
Gul Gemensam, externingång
Mörkgrön Ingångförexterntryckknapp,relä1
Ljusgrön Timeringång H
Ljusblå Ändring av användarkod
Mörkblå N/C kontakt, relä 2
Lila Gemensam, relä 2
Grå N/O kontakt, relä 2
Vit Återställning
VARISTOR
INSPÄNNING
12Vac till 24Vac
12Vdc till 48Vdc
Inspänning
Lås
230 V
Magnet
Svart
Röd
Rosa [C1]
Brun [R1]
Orange [T1]
Gul
Mörkgrön
Ljusgrön
Ljusblå
Lila [C2]
Grå [T2]
Mörkblå[R2]
Vit
ELSLUTBLECK
ÅTERSTÄLLNING
230 V
