Modos de uso

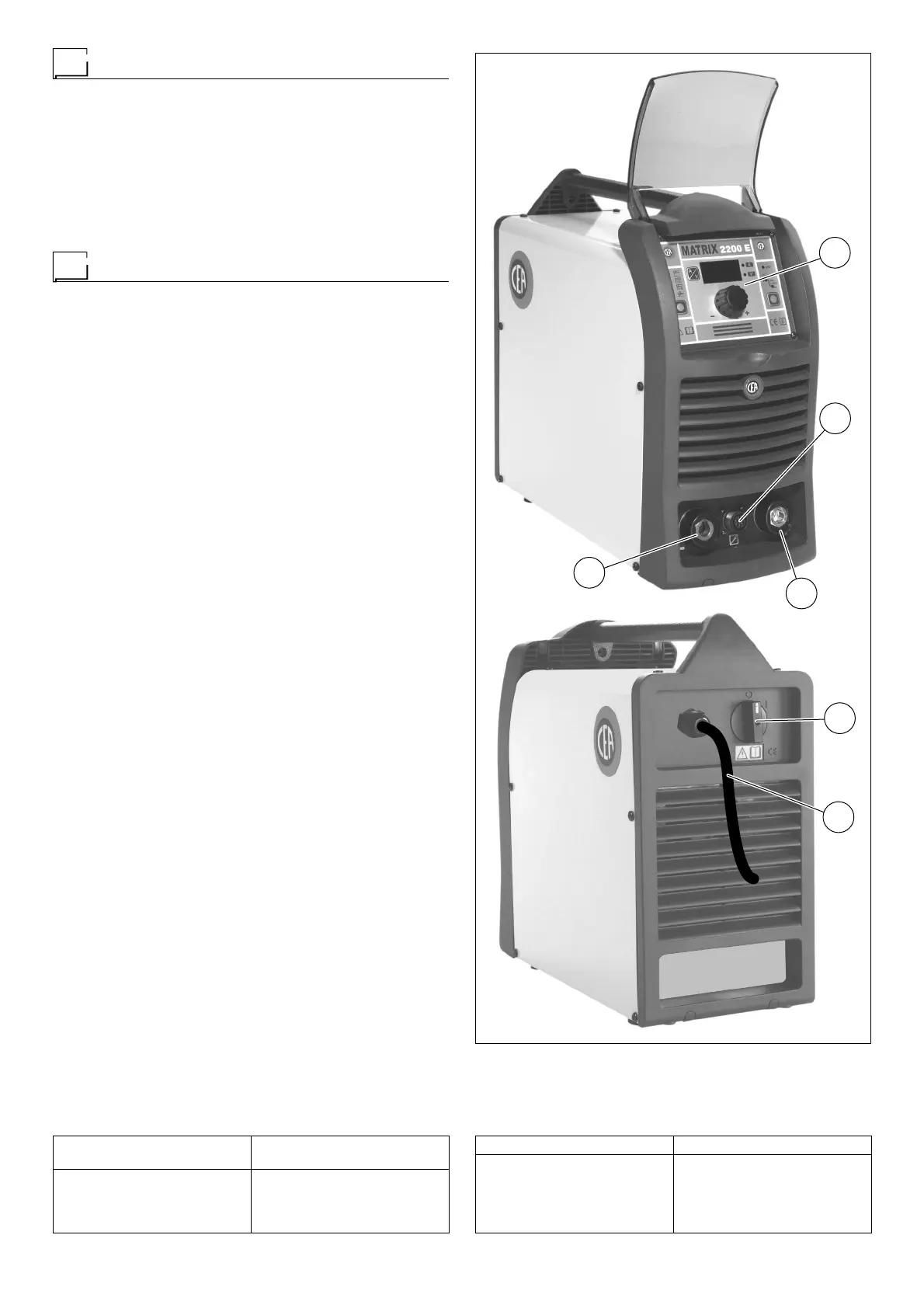

APARELHOS DE COMANDO E DE CONTROLE (Fig. A)
Pos. 1 Painel de comando e controlo MX 22. Para informações
específicas no painel de controlo, consulte o manual de
instruções em anexo.
Pos. 2 Conector 6 pôlos para comando remoto.
Pos. 3 Ligação rápida polaridade positiva.
Pos. 4 Ligação rápida polaridade negativa.
Pos. 5 Interruptor de linha. Na posição “O” a soldadora esta
desligada.
Pos. 6 Cabo de alimentação.
Soldagem electrodo MMA
A soldadura eléctrodo utiliza-se para soldar a maior parte dos me-
tais (vários tipos de aço, etc.) usando eléctrodos rutílicos, básicos
e celulósicos com diâmetros de Ø 1,6 mm a Ø 4,0 mm.
1) Ligação Cabos de Soldagem (Fig. B):
Conecta, sempre com a máquina desligada, os cabos de sol-
dagem aos grampos de saída (Positivo e Negativo) da máqui-
na, ligando-lhes à pinça de massa com a polaridade prevista
para o tipo de electrodo que se vai utilizar (Fig. B). De qual-
quer forma, siga as indicações fornecidas pelos fabricantes
de electrodos. Os cabos de soldagem devem ser o mais cur-
tos possíveis e perto uns dos outros, colocados ao nível do
pavimento ou perto deste. Não toque na pinça porta eléctro-
do e no grampo de massa ao mesmo tempo.
2) Accione a máquina de soldar seleccionando a posição 1 no
interruptor ligar-desligar (Pos. 5, Fig. A).
3) Faça as regulações, seleccione os parâmetros no painel de
controlo MX 22 (leia atentamente o manual em anexo).
4) Efectue a soldagem aproximando a tocha à peça a ser sol-
dada. Escorvando o arco (esfregar o electrodo rapidamen-
te no metal e levantá-lo logo a seguir) provoca-se a fusão
do electrodo, cujo revestimento forma una escória protecti-
va. Seguidamente, continue a soldagem girando o electrodo
da esquerda para a direita, mantendo uma inclinação apro-
ximada de 60° respectivamente ao metal em relação à direc-
ção de soldagem.
PEÇAS DE SOLDADURA
As peças a serem soldadas devem sempre estar ligadas a ter-
ra para reduzir as emissões eletromagnéticas. Mas é necessá-
rio prestar muita atenção para que a ligação a terra da peça a ser
soldada não aumente o risco de acidentes ao usuário ou cause
danos a outras aparelhagens elétricas. Quando for necessário re-
alizar a ligação da peça a terra, é oportuno realizar uma ligação
direta entre a peça e o poço de terra. Nos países onde esta cone-
xão não é permitida, ligar a peça a ser soldada ao terra através de
oportunos condensadores de acordo com as normas nacionais.
PARÂMETROS DE SOLDA
A tabela 3 mostra algumas indicações genéricas para a escolha
do eletrodo em função das espessuras a serem soldadas. Nas
tábuas estão indicadas os valores de corrente a serem utilizados
com os respectivos eletrodos para a solda dos aços comum com
baixas liga. Tais dados não tem um valor absoluto mas simples-
mente orientador, para uma correta escolha seguir as indicações
dadas pelos fabricantes dos eletrodos.
A corrente a ser usada depende da posição de solda, do tipo de
junta e varia de forma crescente em função da espessura e da di-
mensão da peça.
1
2
4
5
6
3
FIG. A
Tabela 3
ESPESSURA DA
SOLDADURA (mm)
Ø ELETRODO (mm)
1,5 ÷ 3
3 ÷ 5
5 ÷ 12
12
2
2,5
3,2
4
Tabela 4
Ø ELETRODO (mm) CORRENTE (A)
1,6
2
2,5
3,2
4
30 ÷ 60
40 ÷ 75
60 ÷ 110
95 ÷ 140
140 ÷ 190
