Käytettävän virran intensiteettiarvo eri hitsaustyypeille, säädeltä-
vän alueen rajoissa on osoitettu taulukossa 4:
•
Korkea hitsauksille, jotka suoritetaan tasossa, etutasossa tai
vertikaalisesti nousevasti.
• Keskimääräinen päänyläpuolisille hitsauksille.
•
Alhainen vertikaalisesti laskeville hitsauksille ja yhdistettäessä
pieniä ennalta lämmitettyjä paloja.
Summittainen ohje käytettävän keskiarvovirran laskemiseksi hit-
sattaessa elektrodeilla normaalia terästä:
I = 50 × (Øe - 1)
Jossa:
I = hitsausvirran intensiteetti
Øe = elektrodin halkaisija
Esimerkki:
Elektrodin halkaisija 4 mm
I = 50 × (4 - 1) = 50 × 3 = 150A

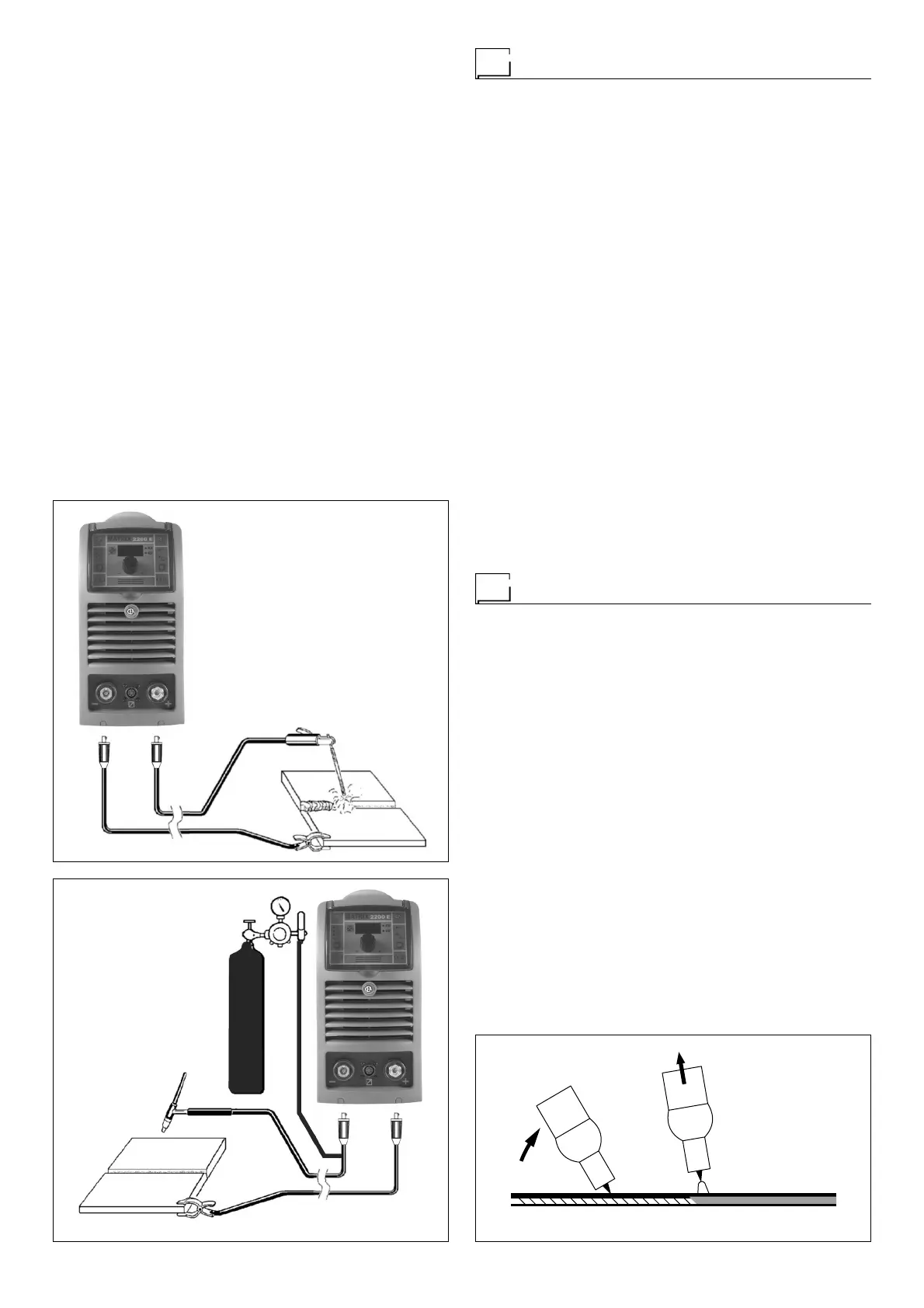

KUVA B
KUVA C
TIG-hitsaus
TIG-hitsaus sulattaa hitsattavan kappaleen metallin wolframie-
lektrodilla sytytetyn kaaren avulla. Hitsisula ja elektrodi suojataan
kaasulla (argon). Hyödyllinen ohutmetallilevyjen hitsaukseen ja
yleensä vaadittaessa korkeaa laatua.
1) Hitsauskaapelien liitäntä (Kuva C):
•
Liitä kaasuletkun toinen pää TIG-polttimen dinse-liittimessä
olevaan kaasuliittimeen ja toinen pää argonkaasupulloon.
Avaa kaasupullo.
• Kone sammutettuna:
-
Liitä maadoituskaapeli symbolilla + (positiivinen) merkit-
tyyn pikaliittimeen.
-
Liitä vastaava maadoituspuristin hitsattavaan kappalee-
seen tai kappaleen tukitasoon kohtaan, jossa ei ole ruos-
tetta, maalia, rasvaa tms.
-
Liitä TIG-polttimen virtakaapeli symbolilla - (negatiivinen)
merkittyyn pikaliittimeen.
2) Käynnistä hitsauskone asettamalla virtakytkin asentoon 1
(Ase. 5, Kuva A).
3) Suorita säädöt, valitse parametrit ohjauspaneelista MX 22 (lue
huolellisesti oheinen opas).
4) Avaa kaasupullo ja säädä kaasuvirta manuaalisesti TIG-polt-
timessa olevasta venttiilistä.
5) Sytytä sähkökaari kontaktia varten asetettuun hitsausvirtaan
päättäväisellä ja nopealla liikkeellä (kaaren sytys tyyppiä ”Lift”
- Kuva D).
Hitsauksen viimeistelemiseksi:
•
Nosta hitaasti hitsauspäätä, tietyssä kohtaa hitsausvirta
heikkenee, pysähdy sitten.
•
Hitsauskone suorittaa automaattisen ”Slope Down” -toimin-
non, johon liittyy myös kaaren sammuminen.
6) Hitsauksen valmistuttua muista sulkea hitsauspään venttiili ja
kaasupullo.
Huolto
HUOMAA: Ennen mitään generaattorin sisällä tehtävää tarkas-
tusta irroita laite sähköverkosta.
VARAOSAT
Alkuperäiset varaosat on suunniteltu nimenomaan laitteeseemme
sopiviksi. Muiden kuin alkuperäisten varaosien käyttö voi aiheut-
taa suorituskyvyn ja turvallisuustason heikkenemistä. Valmistaja
ei vastaa sellaisista vahingoista, jotka johtuvat muiden kuin alku-
peräisten varaosien käytöstä.
GENERAATTORI
Koska nämä laitteet ovat kokonaan staattisia toimikaa seuraaval-
la tavalla:
• Säännölliseen generaattorin sisään kerääntyneen pölyn ja lian
poistamiseen paineilman avulla. Älä suuntaa paineilman suihkua
suoraan sähköisiin osiin, sillä ne voivat vahingoittua
•
Säännölliset tarkastukset, jotta havaitaan kuluneet kaapelit tai
löystyneet liitokset, jotka voivat aiheuttaa ylikuumenemista.
2000HA912000HA94
KUVA D
2000HA86
