CEA MATRIX 2200 E - Käyttösäännökset; MMA-Hitsaus Elektrodilla

44
Käyttösäännökset
KOMENTO JA KONTROLLILAITTEET (Kuva A)
Ase. 1 Painike- ja ohjauspaneeli MX 22. Oheisesta käyttöop-
paasta saa ohjauspaneelia koskevia lisätietoja.
Ase. 2 6 -napainen liitin kauko-ohjausta varten.
Ase. 3 Pikaliitin positiivisella napaisuudella.
Ase. 4 Pikaliitin negatiivisella napaisuudella.
Ase. 5 Syöttölinjan katkaisija. Asennossa ”O” hitsauslaite on
sammutettu.
Ase. 6 Virtajohto.
MMA-hitsaus elektrodilla
Elektrodihitsausta käytetään useimpien metallien hitsauksessa
(erityyppiset teräkset jne.) rutiili- perus- ja selluloosapäällysteisil-
lä elektrodeilla, joiden halkaisija on Ø 1,6 mm - Ø 4,0 mm.
1) Hitsauskaapelien liitäntä (Kuva B):
Koneen sähkön tulee olla katkaistu. Liitä hitsauskaapelit hit-
sauskoneen ulostuloliittimiin (positiivinen ja negatiivinen) ja
sitten elektrodinpitimeen ja maadoituspuristimeen. Nouda-
ta käytettävälle elektrodityypille tarkoitettuja napaisuuksia
(Kuva B). Noudata joka tapauksessa elektrodin valmistajan
ohjeita. Hitsauskaapelien tulee olla mahdollisimman lyhyet ja
lähekkäin lattian tasolla tai lähellä sitä. Elektrodipihtiä ja maa-
doitusrasiaa ei saa koskettaa samanaikaisesti.
2) Käynnistä hitsauskone asettamalla virtakytkin asentoon 1
(Ase. 5, Kuva A).
3) Suorita säädöt, valitse parametrit ohjauspaneelista MX 22 (lue
huolellisesti oheinen opas).
4) Aloita hitsaus asettamalla elektrodi lähelle hitsattavaa kappa-
letta. Kun kaari syttyy (paina elektrodi nopeasti metallia vas-
ten ja nosta se), elektrodi sulaa ja sen pinnoitus muodostaa
suojakuonan. Jatka hitsausta liikuttamalla elektrodia hitsaus-
suuntaan vasemmalta oikealle noin 60° kulmassa metalliin
nähden.
HITSATTAVA OSA
Hitsattava osa tulisi aina maadoittaa elektromagneettisten päästö-
jen vähentämiseksi. On tarpeen kiinnittää erittäin paljon huomiota,
että osan maadoitusjohdon liittäminen ei lisää käyttäjän onnetto-
muusriskiä tai muiden sähkölaitteiden rikkomenoriskiä. Jos on vält-
tämätöntä yhdistää hitsattava osa maajohtoon, on tarpeen tehdä
suora liittäminen osan ja maakuopan välillä. Niissä maissa, joissa
tämä ei ole luvallista, yhdistä hitsattava osa käyttäen sopivia kon-
densaattoreita, jotka on sallittu kansallisten säännösten mukaan.
HITSAUKSEN PARAMETRIT
Taulukossa 3 esitetään muutamia yleisiä ohjeita hitsauspuikon va-
lintaan riippuen hitsattavan osan paksuudesta. Taulukossa osoite-
taan jännitearvot, joita tulee käyttää vastaavien hitsauspuikkojen
kanssa hitsattaessa normaaleja ja niukkaseosteisia teräksiä. Ky-
seisiä tietoja ei tule ymmärtää ehdottomina raja-arvoina vaan
viitteellisinä ohjearvoina; tarkkaa valintaa tehtäessä seuratkaa
hitsauspuikkojen valmistajan ohjeita.
Käytettävä sähkövirta riippuu hitsauksen sijainnista, tehtävästä lii-
toksesta ja vaihtelee kasvavassa suhteessa hitsattavan osan ko-
koon ja paksuuteen nähden.
1
2
4
5
6
3

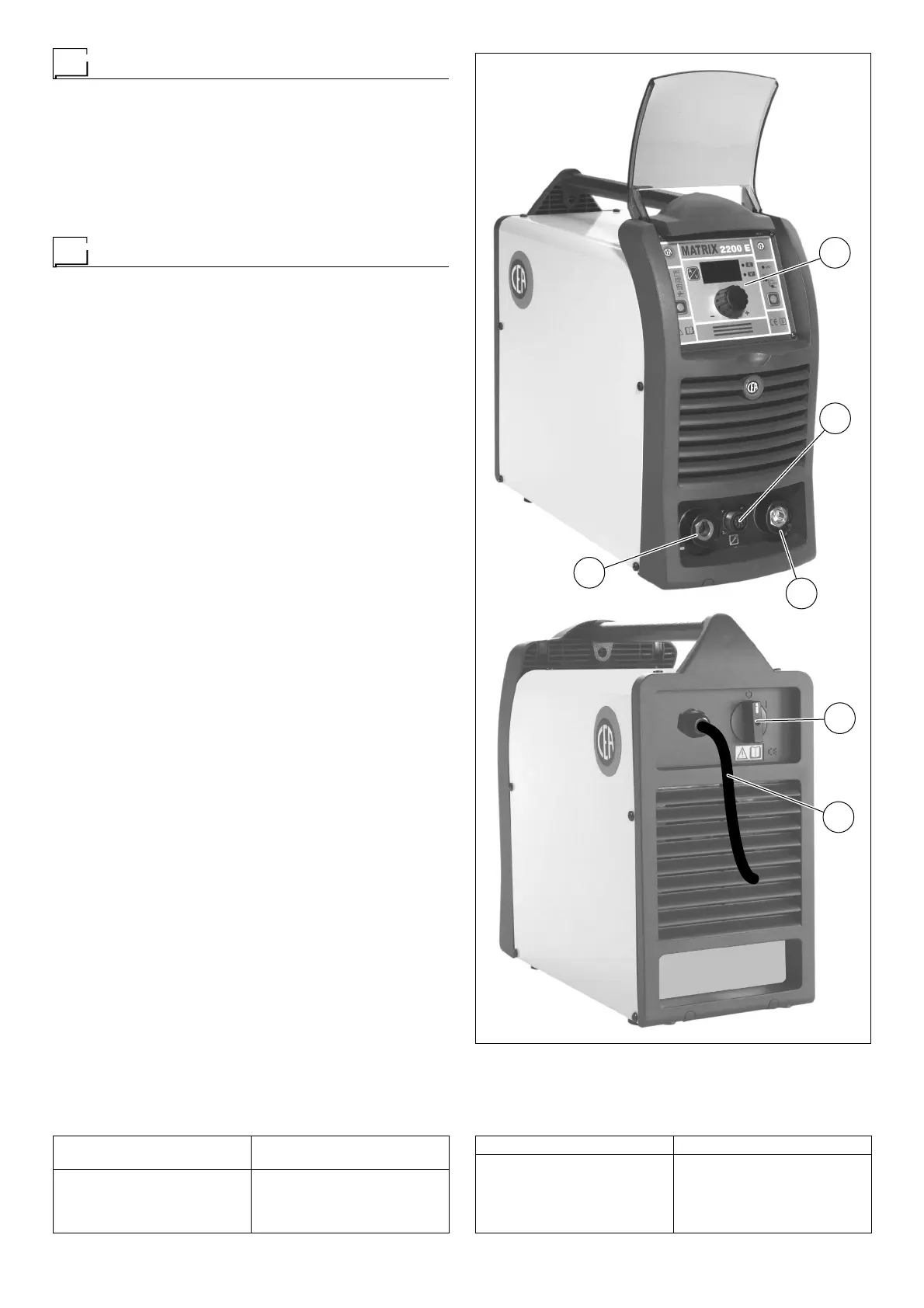

KUVA A
Taulukko 3
HITSAUKSEN PAKSUUS
(mm)
Ø ELEKTRODI (mm)
1,5 ÷ 3
3 ÷ 5
5 ÷ 12
 12
2
2,5
3,2
4
Taulukko 4
Ø ELEKTRODI (mm) SÄHKÖVIRTA (A)
1,6
2
2,5
3,2
4
30 ÷ 60
40 ÷ 75
60 ÷ 110
95 ÷ 140
140 ÷ 190
