mentación asegurándose de que el conductor
amarillo/verde esté conectado a la clavija de tierra.
El caudal del interruptor magnetotérmico o de los fusi-
bles, en serie con la alimentación, debe ser igual a la
corriente I1 absorbida por la máquina.
3.1. PUESTA EN FUNCIONAMIENTO
La instalación de la máquina deberá ser hecha por per-
sonal experto. Todas las conexiones deberán ser realiza-
das en conformidad a las normas vigentes y en el pleno
respeto de la ley de prevención de accidentes (norma CEI
26-10- CENELEC HD 427).

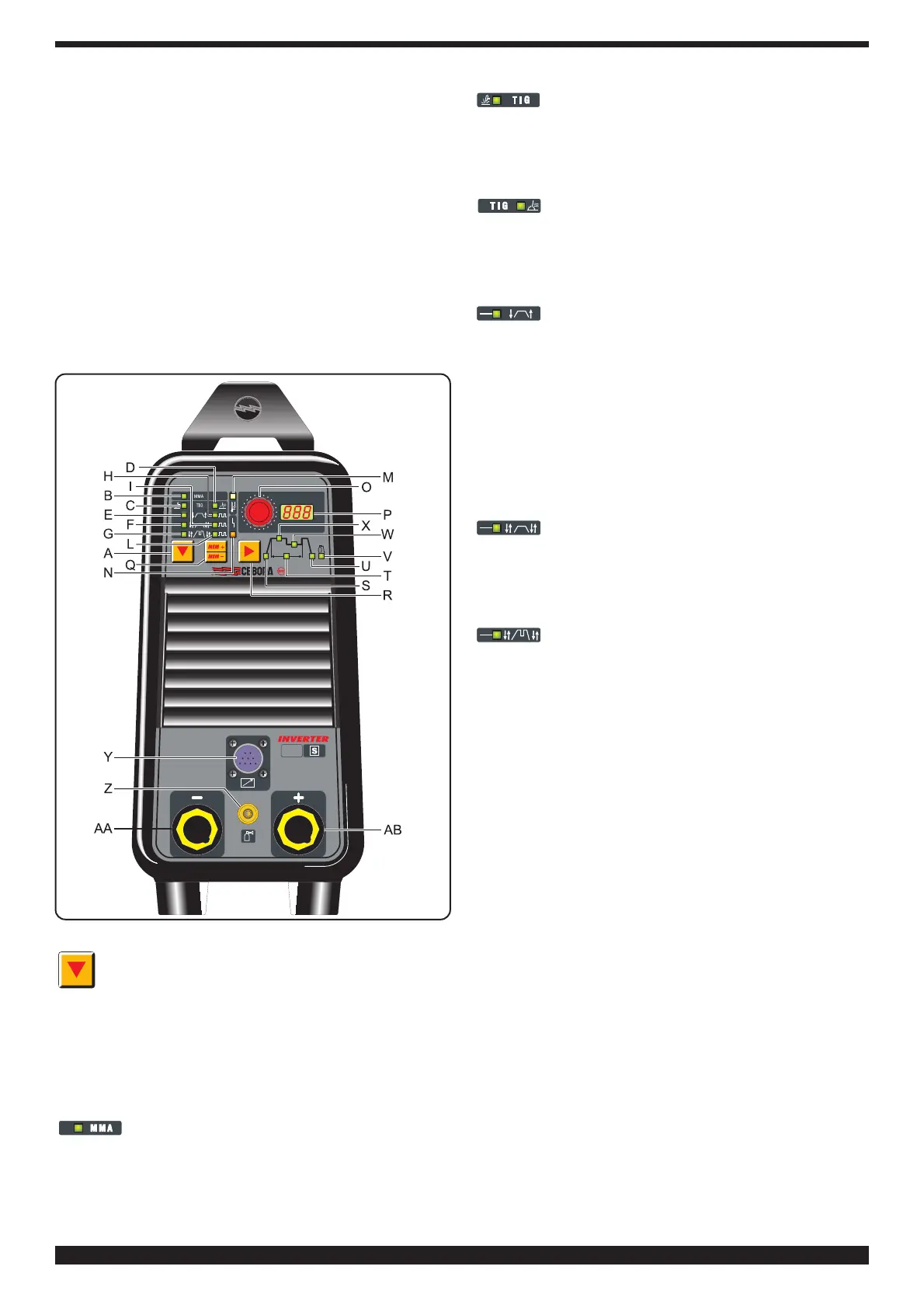

3.2. DESCRIPCIÓN DEL APARATO
A - Selector de procedimiento y de modo
Con este pulsador se elige el procedimiento de sol-
dadura (Electrodo o TIG) y del modo.
En TIG los led encendidos serán siempre dos, uno indica
el modo de encendido con HF o por contacto y el otro
indica el modo continuo o pulsado con mando 2 o 4 tiem-
pos. A cada presión de este pulsador se obtiene una
nueva selección. El encendido de los led en correspon-
dencia a los símbolos visualizan su elección
B - LED Soldadura por electrodo (MMA)
Esta máquina puede fundir todos los tipos de electrodos
revestidos* excluidos el tipo celulósico. En esta posición
está habilitada para funcionar solo la manecilla O para la
regulación de la corriente de soldadura.
C - LED Soldadura TIG con encendido del
arco sin alta frecuencia.
Para encender el arco presionar el pulsador antorcha y
tocar con el electrodo de tungsteno la pieza por soldar y
alzarlo. El movimiento debe ser decidido y rápido.
D - LED Soldadura TIG con encendido del
arco con alta frecuencia.
Para encender el arco presionar el pulsador antorcha,
una chispa pilota de alta tensión/frecuencia encenderá el
arco.
E - LED Soldadura TIG - continuo - 2 tiem-
pos (manual).
Presionando el pulsador de la antorcha la corriente
comienza a aumentar y emplea un tiempo correspon-
diente al "slope up", previamente regulado, para alcanzar
el valor regulado con manecilla O. Cuando se suelta el
pulsador la corriente comienza a disminuir y emplea un
tiempo correspondiente al "slope down", previamente
regulado para volver a cero.
En esta posición se puede conectar el accesorio mando
de pedal ART 193.
F - LED Soldadura TIG-continuo-4 tiempos
(automático).
Este programa difiere del anterior en que tanto el encen-
dido como el apagado, se accionan presionando y sol-
tando el pulsador de la antorcha
G - LED Soldadura TIG-continuo con doble
nivel de corriente-4 tiempos (automático).
Antes de encender el arco programar los dos niveles de
corriente:
Primer nivel: presionar la tecla R hasta encender el led X
y regular la corriente principal con la manecilla O.
Segundo nivel: presionar la tecla R hasta encender el led
W y regular la corriente con la manecilla O.
Después del encendido del arco, la corriente inicia a
aumentar y emplea un tiempo correspondiente al "slope
up" (led S encendido), previamente regulado, para alcan-
zar el valor regulado con manecilla O. El led X se encien-
de y el display P la visualiza.
Si durante la soldadura fuese necesario disminuir la
corriente sin apagar el arco (por ejemplo cambio de
material de aporte, cambio de posición de trabajo, paso
de una posición horizontal a una vertical, etc.) presionar y
soltar inmediatamente el pulsador antorcha, la corriente
va al segundo valor seleccionado, el led W se enciende y
X se apaga.
Para volver a la anterior corriente principal repetir la
acción de presión y de suelta del pulsador antorcha, el
led X se enciende mientras que el led W se apaga. En
cualquier momento que se quiera interrumpir la soldadu-
ra presionar el pulsador antorcha durante un tiempo
mayor de 0,7 segundos y después soltarlo, la corriente
comienza a descender hasta el valor de cero en el tiem-
po de "slope down", previamente establecido (led U
encendido). Durante la fase de "slope down", si se pre-
siona y se suelta inmediatamente el pulsador de la antor-
cha, se vuelve en "slope up" si este estuviese regulado a
un valor mayor de cero, o a la corriente menor entre los
dos valores regulados.
