35
esteja ligado ao pino de encaixe de ligação à terra.
A capacidade do interruptor magnetotérmico ou dos fusí-
veis, em série na alimentação, deve ser igual à corrente
I1 absorvida pela máquina.
3.1. FUNCIONAMENTO
A instalação da máquina deve ser feita por pessoal qua-
lificado. Todas as ligações devem ser feitas conforme as
normas vigentes e no pleno respeito das leis sobre aci-
dentes no trabalho (norma CEI 26-10- CENELEC HD
427).

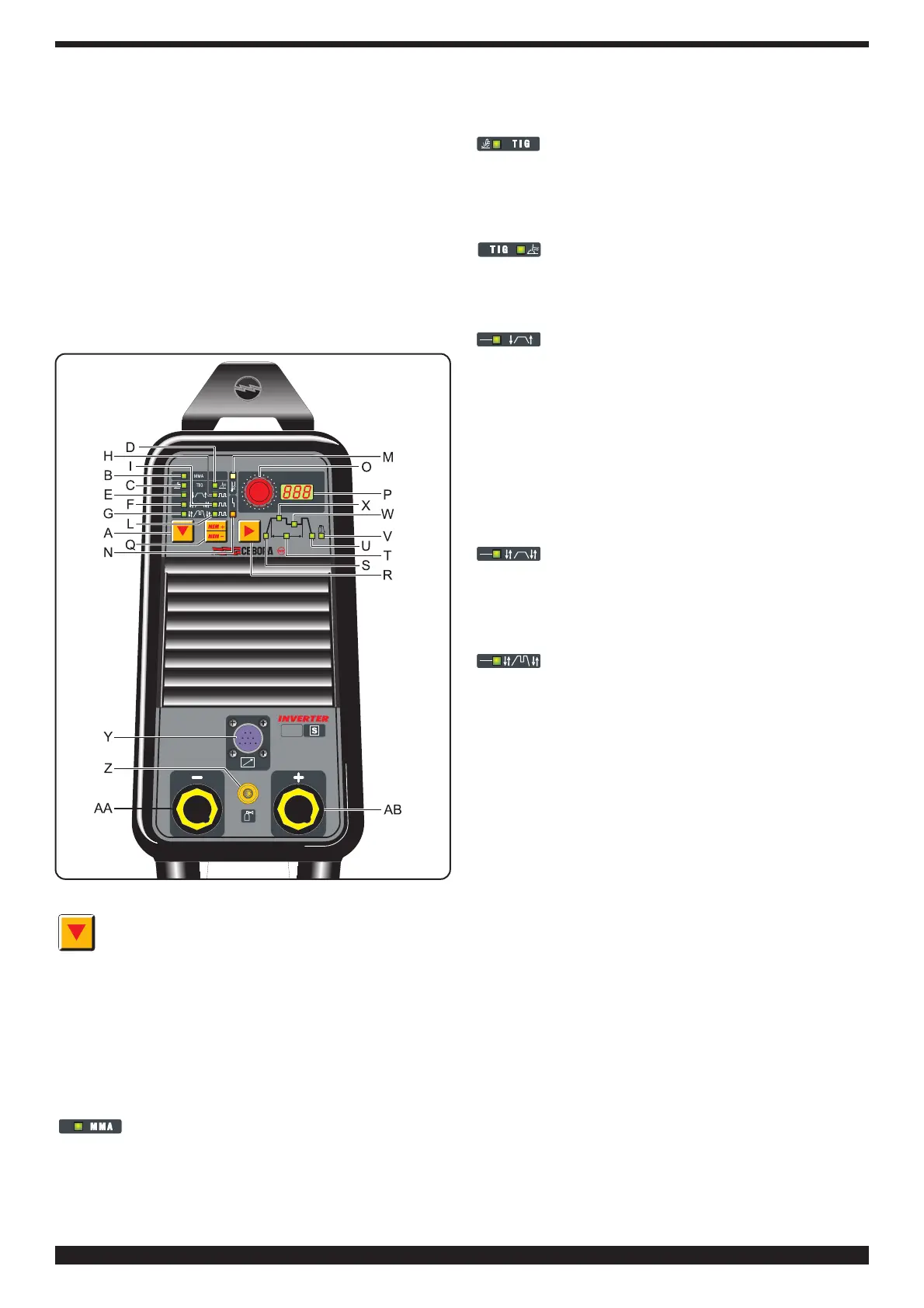

3.2. DESCRIÇÃO DO APARELHO
A - Selector de procedimento e de modo
A escolha do procedimento de soldagem e do
modo é feito através deste botão (Eléctrodo ou
TIG).
Em TIG, os sinalizadores acesos serão sempre dois, um
indica o modo de acendimento com HF ou por contacto
e o outro indica o modo contínuo ou pulsado com
comando de 2 ou 4 tempos. Cada vez que se carrega
neste botão obtém-se uma nova selecção.
O acendimento dos sinalizadores em correspondência
com o símbolos indica a escolha do operador.
B - SINALIZADOR Soldagem por eléctrodo
(MMA)
Esta máquina pode fundir todos os tipos de eléctrodos
revestidos*, excepto o do tipo celulósico.
Nesta posição habilita-se o funcionamento somente a
partir do manípulo O para a regulação da corrente de sol-
dagem.
C - SINALIZADOR Soldagem TIG com acen-
dimento do arco sem alta frequência.
Para acender o arco, carregar sobre o botão da tocha e
tocar com o eléctrodo de tungsténio a peça a soldar e
levantá-lo novamente. O movimento deve ser decisivo e
rápido.
D - SINALIZADOR Soldagem TIG com acen-
dimento do arco com alta frequência.
Para acender o arco, carregar no botão da tocha; uma
faísca piloto de alta tensão/frequência acenderá o arco.
E - SINALIZADOR Soldagem TIG-contínua-2
tempos (manual).
Ao carregar no botão da tocha, a corrente começa a
aumentar e emprega um período correspondente ao
"slope up", preventivamente regulado, para alcançar o
valor ajustado com o manípulo O. Quando o botão é
libertado, a corrente começa a diminuir e emprega um
período correspondente para o "slope down", preventi-
vamente ajustado, para voltar para zero.
Nesta posição è possível ligar o acessório comando a
pedal ART 193.
F - SINALIZADOR Soldagem TIG-contínua-4
tempos (automático).
Este programa distingue-se do anterior porque tanto o
acendimento como o apagamento são comandados ao
carregar ou libertar o botão da tocha.
G - SINALIZADOR Soldagem com duplo
nível de corrente-4 tempos (automático).
Antes de acender o arco, estabelecer os dois níveis de
corrente:
Primeiro nível: carregar no botão R até acender o sinali-
zador X e ajustar a corrente principal com o manípulo O.
Segundo nível: carregar no botão R até acender o sinali-
zador W e ajustar a corrente com o manípulo O.
Após o acendimento do arco, a corrente começa a
aumentar e emprega um período correspondente para o
"slope up" (sinalizador S aceso), preventivamente regula-
do, para alcançar o valor regulado com o manípulo O. O
sinalizador X acende-se e o display/écran P o visualiza.
Se durante a soldagem for necessário diminuir a corren-
te sem apagar o arco (por exemplo: troca do material de
processamento, troca da posição de trabalho, passagem
de uma posição horizontal para uma posição vertical,
etc…) carregar e libertar imediatamente o botão da
tocha; a corrente vai para o segundo valor seleccionado,
o sinalizador W acende-se e X apaga-se.
Para voltar para à corrente principal anterior repetir a
acção de carregar e libertar o botão tocha; o sinalizador
X acende-se enquanto que o sinalizador W apaga-se.
Quando se desejar interromper a soldagem, carregar no
botão tocha durante mais de 0,7 segundos e depois
libertá-lo; a corrente começa a descer até alcançar o
valor zero no período de "slope down", preventivamente
estabelecido (sinalizador U aceso).
Durante a fase de "slope down", se o botão da tocha for
carregado e libertado imediatamente depois, volta-se
para "slope up", se este for regulado num valor acima de
