zero, ou então volta-se para a menor corrente entre os
valores regulados.
OBS.: o termo "CARREGAR E LIBERTAR IMEDIATAMEN-
TE" refere-se a um período de tempo de 0,5 segundos no
máximo.

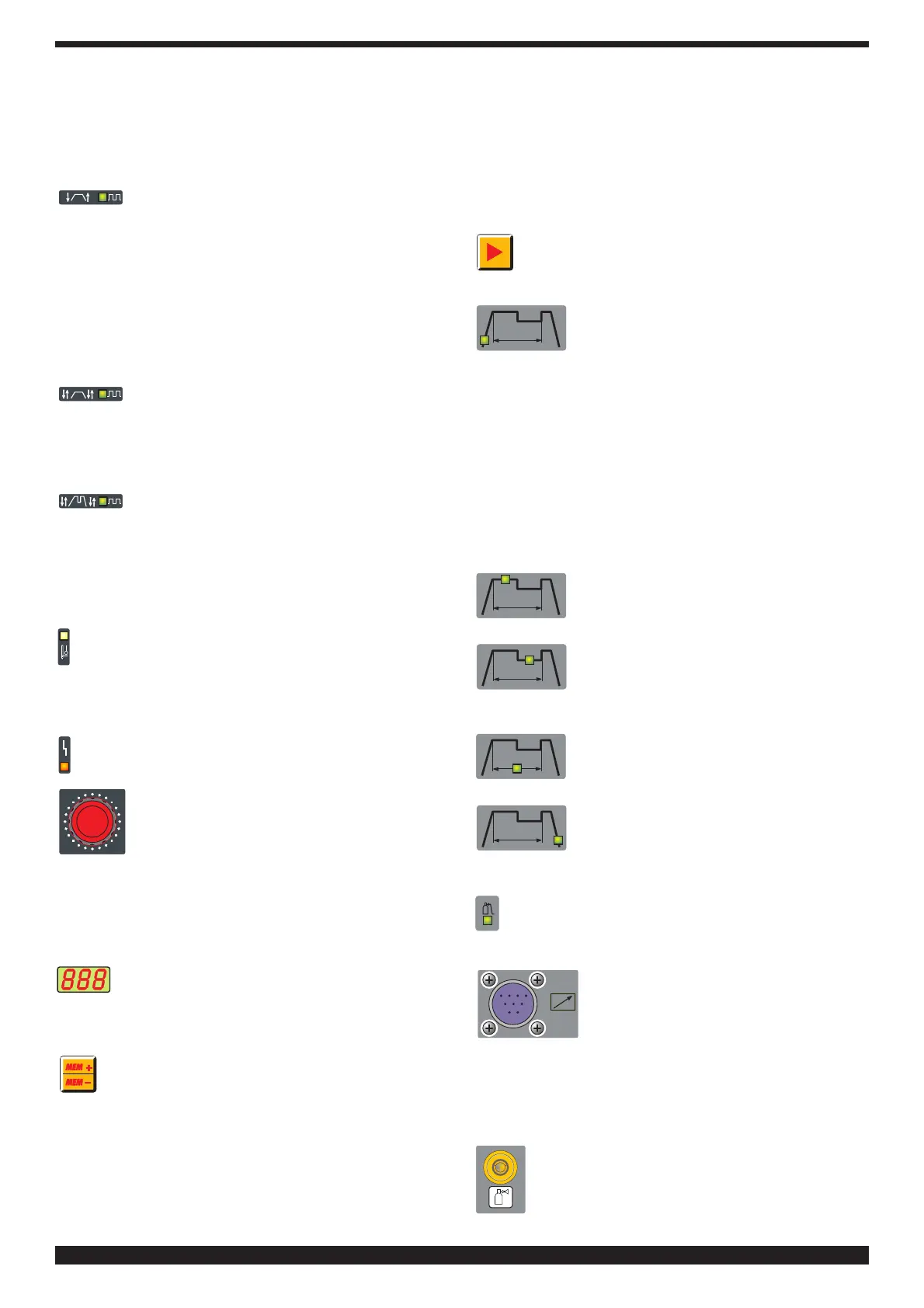

H - SINALIZADOR Soldagem TIG-pulsado-2
tempos (manual).
De 0,16 até 1,1Hz de frequência de pulsação, o dis-
play/écran P visualiza alternativamente a corrente de pico
(principal) e a corrente de base. Os sinalizadores X e W
acendem-se alternativamente; para além de 1,1Hz o dis-
play/écran P visualiza a média das duas correntes e os
sinalizadores X e W permanecem ambos acesos.
Nesta posição è possível ligar o acessório comando a
pedal ART 193.
I - SINALIZADOR Soldagem TIG-pulsado-4
tempos (automático).
Este programa distingue-se do anterior porque tanto o
acendimento como o apagamento são comandados ao
carregar ou libertar o botão da tocha.
L - SINALIZAÇÃO Soldagem TIG - pulsado
com duplo nível de corrente-4 tempos (automático).
O desenvolvimento do modo de soldagem é igual àquele
descrito para o sinalizador G. Após ter ajustado as cor-
rentes de pico e de base do primeiro nível, a relação entre
as duas será mantida também no segundo nível.
M - SINALIZADOR - PROTECÇÃO TÉRMICA
Acende quando o operador supera o factor de serviço
ou de intermitência percentual admitido para a máqui-
na e bloqueia contemporaneamente a saída de corrente.
N.B. Nesta condição o ventilador continua a resfriar o
gerador.
N - SINALIZADOR DE BLOQUEIO (veja 2.3.2)
O - MANÍPULO
Regula a corrente de soldagem.
Além disso, combinado com o botão R é pos-
sível:
- regular o segundo nível de corrente W
- regular o "slope up" S
- regular o "slope down" U
- regular a frequência de pulsação T
- regular o post gás V
P - DISPLAY/ÉCRAN
Visualiza a corrente de soldadura, as configura-
ções seleccionadas com o botão R e reguladas com o
manípulo O e as indicações de bloqueio E1 e E2.
Q - SELECTOR
Selecciona e armazena os programas.
A máquina de soldadura pode armazenar nove
programas de soldagem P01…..P09, com a possibilida-
de de chamá-los através deste botão. Além disso, está
disponível um programa de trabalho PL.
Selecção
Ao carregar brevemente neste botão visualiza-se, no dis-
play/écran P, o número do programa sucessivo ao núme-
ro em que se está a trabalhar. Se este número não foi
memorizado, a escrita aparecerá lampejante. Ao contrá-
rio ficará fixa.
Armazenamento
Uma vez seleccionado o programa, ao carregar por mais
de 3 segundos, armazenam-se os dados. Como confir-
mação da armazenagem, o número do programa, visua-
lizado no display/écran P, cessará de lampejar.
R - SELECTOR
Ao carregar neste botão os seguintes sinalizado-
res iluminam-se em sequência:
S - Sinalizador
Slope up. É o período de tempo para que a
corrente alcance o valor de corrente esta-
belecido, partindo do mínimo. (0-10 seg.)
Atenção iluminar-se-ão somente os sinalizadores do
modo de soldagem escolhido; ex. Em soldagem TIG con-
tínuo não se iluminará o sinalizador T, que representa a
frequência de pulsação.
Cada sinalizador indica o parâmetro que pode ser regu-
lado através do manípulo O durante o período de tempo
de acendimento do próprio sinalizador. Após 5 segundos
da última variação, o sinalizador interessado apaga-se e
é indicada a corrente de soldagem principal, acendendo-
se o sinalizador X correspondente.
X - Sinalizador
Corrente de soldagem principal.
W - Sinalizador
Segundo nível de corrente de soldagem ou
de base. Esta corrente é sempre uma per-
centagem da corrente principal.
T - Sinalizador
Frequência de pulsação (0,16-250 Hz)
Os tempos de pico e de base são iguais
U -Sinalizador
Slope down. É o período de tempo para
que a corrente chegue ao mínimo e para
que o arco se apague. (0-10 seg.)
V - Sinalizador
Post gás. Regula o tempo de saída do gás no final da
soldagem. (0-30 seg.)
Y - CONECTOR 10 PÓLOS
São ligados a este conector os seguintes
comandos remotos:
a) pedal
b) maçarico com botão de start
c) maçarico com potenciómetro
d) maçarico com up/down etc…
Para além disso, entre os pinos 3 e 6 está disponível a
função de “ARC ON” (contacto limpo de 1A - 30V).
Z - ACOPLAMENTO 1/4 GÁS
Conecta-se neste acoplamento o tubo gás da
tocha de soldagem TIG.
