0.2 Water pump 1300 TC / 10 – 32 bar
1500 – 1800 TC / 10 – 16 bar

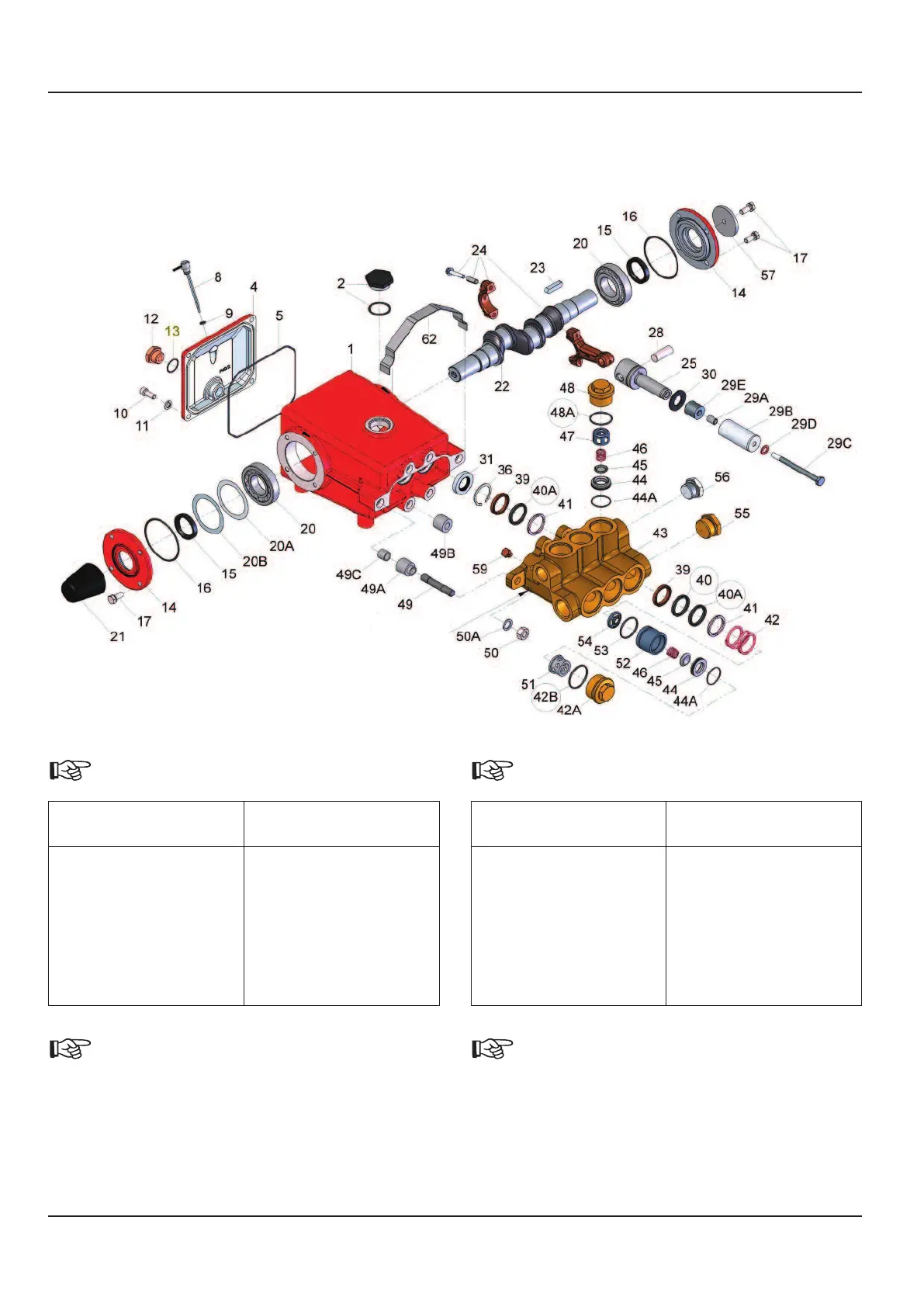

Exploded diagram P 41
Repair kits are marked with a circle.
As wear progresses equally on all parts, always
install the complete repair kit in order to avoid
unnecessary operational interruptions.
10 Water pump
1
0.2 Wasserpumpe 1300 TC / 10 – 32 bar
1500 – 1800 TC / 10 – 16 bar
Zerfallbild P 41
Reparatursätze sind mit einem Kreis versehen.
Zur Vermeidung unnötiger Betriebsunter bre -
chun gen immer den kompletten Reparatursatz
einbauen, da der Verschleiß an allen Teilen
gleichmäßig fortschreitet.
10 Wasserpumpe
G
ewinde einseitig
offen zum
Leckwasserablauf.
Thread open on one
side to the leak water
drain.
Reparatursatz Dichtungen
Position
Reparatursatz Ventile
Position
40
40A
42B
48A
44
44A
45
46
47
53
54
Repair kit gaskets
position
Repair kit valves
position
40
40A
42B
48A
44
44A
45
46
47
53
54
