13 Anschlüsse
13 Connections
* With firing capacity > 1 MW, the chimney height
must be min. 10 mtr. above ground level.
** The suitability of the chimney has to be proven by
figures.
*** When required and with chimney of more than 8
m effective height.
Observe building inspection regulations for the
installation of chimneys.
* Bei Feuerungsleistung > 1 MW muss die Schornstein -
höhe min. 10 Meter über Erdgleiche betragen.
** Die Eignung des Kamins muss rechnerisch nach -
gewiesen werden.
*** Bei Bedarf und Kamin über 8 m wirksamer Höhe.
Bei Erstellung von Kaminanlagen
bauaufsichtliche Vorschriften beachten.
Anschluss- und Einstelldaten
Änderungen vorbehalten
Connection and adjustment data
Technical specifications are subject to change.
1

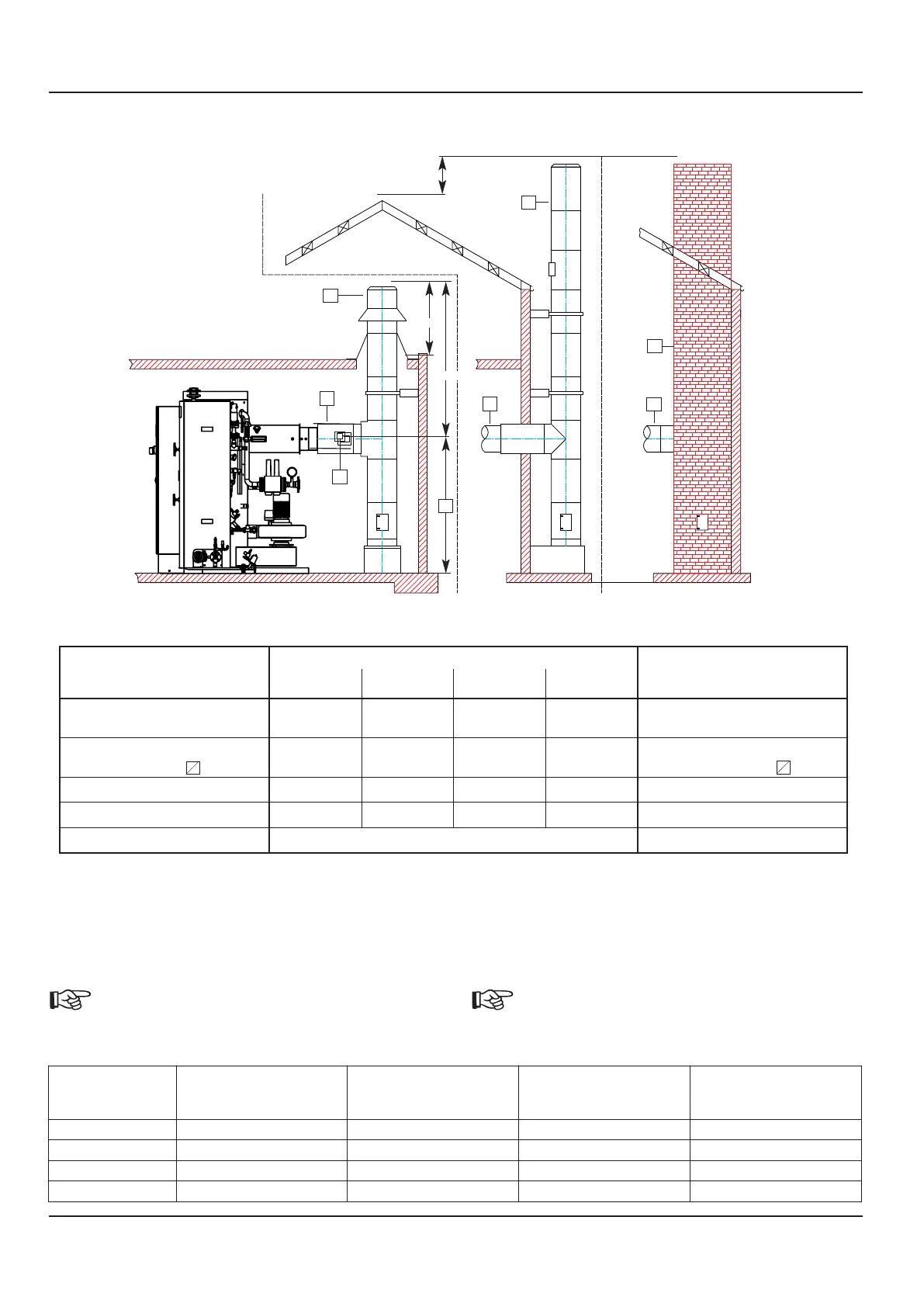

3.3 Rauchgas-Anschluss 13.3 Flue gas connection
F
C
C
A
A
B
C
min.1000
m
in.1500
m
in.
4500
*
E
Typ CERTUSS
Universal
Typ CERTUSS
500 – 600 700 – 850 1000 – 13001500 – 1800
A Edelstahlkamin **
lichter Ø min. mm 250 300 350 500
A Stainless steel chimney,**
inside Ø min. mm
B Gemauerter/Formstein-
Kamin ** min. mm
250 300 350 500
B Shaped brick
chimney ** min. mm
C Rauchgasrohr Ø mm 250 300 350 500 C Flue gas tube Ø mm
E Abzug Höhe mm 1460 1750 1940 2025 E Vent height mm
F Zugregler *** kPa 0,005 – 0,025 F Draught regulator***kPa
14.1 Umrechnungstabelle Wasserhärte 14.1 Water-hardness calculation table
1 mmol/l
Erdalkali-Ionen
earthy-base ions
10 mg CaO/l
Grad, deutsch
degree, German
10 mg CaCO
3
/l
Grad, französisch
degree, French
1 mg CaCO
3
/l
= ppm CaCO
3
mmol/l 1 5,6 10 100
°dH 0,18 1 1,78 17,8
°f (TH) 0,1 0,56 1 10
ppm CaCO
3
0,01 0,056 0,1 1
