6
Preparación

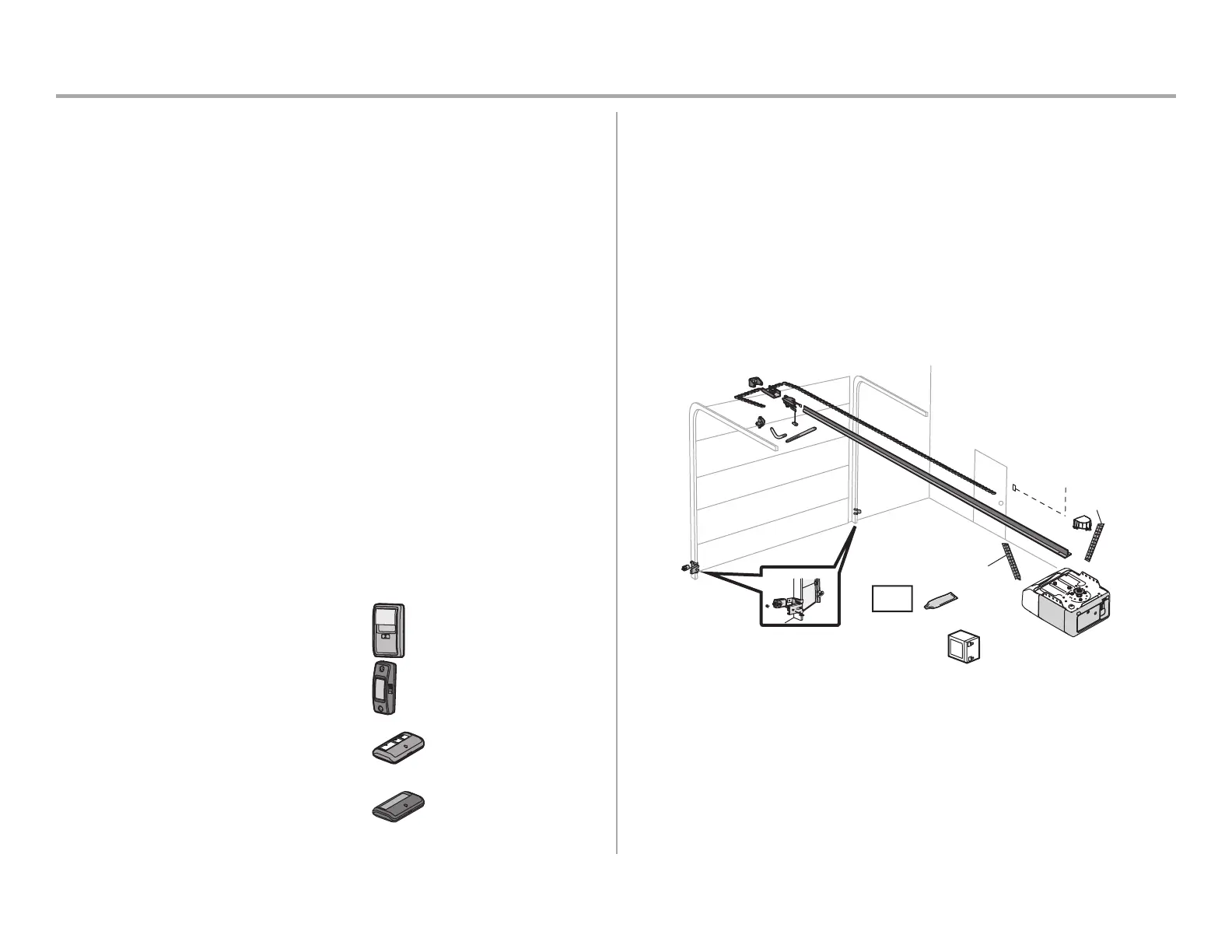

Inventario en la caja: modelos 81600, 81602, 81640, 81650 y
83650-267
Los accesorios variarán según el modelo de abrepuertas de garaje comprado. En función de u
modelo específico, su abrepuertas de garaje puede incluir otros accesorios. Las instrucciones para
los accesorios estarán incluidas con el accesorio y no se incluyen en este manual. Las imágenes de
este manual son de referencia y su producto podría tener un aspecto diferente.
Para el riel cuadrado, consulte las instrucciones incluidas en el kit de rieles modelo LMSSRKIT.
A. Soporte del cabezal
B. Polea y soporte
C. Soporte de la puerta
D. Brazo curvo de la puerta
E. Brazo recto de la puerta
F. Carro
G. Soga y manija de liberación de emergencia
H. Riel
I. Abrepuertas de garaje
J. Cubierta del piñón
K. Cadena
L. Control de la puerta
M. Cable blanco y rojo/blanco
N. The Protector System
®
Sensores de inversión de seguridad con cable blanco y blanco/negro conectado: Sensor
emisor (1), sensor receptor (1) y soportes del sensor de seguridad (2)
O. Etiquetas de seguridad y documentación
P. Grasa para riel
Q. Batería de respaldo (solo para el modelo 81602)
ACCESORIOS SECURITY+ 2.0
®
882LMW
Control de puertas multifunción
Modelos: 81600, 81602, 81650 y 83650-267
883LMW
Control de la puerta con botón pulsador
Modelos: 81640
893LM
Control remoto
Modelos: 81600, 81602, 81650 y 83650-267
891LM
Control remoto
Modelo: 81640
HERRAJES
Instalación Herraje de control de la puerta
Perno hexagonal de 5/16"-18 x 7/8" (4) Tornillo 6AB x 1" (2)
Tornillo tirafondos de 5/16”-9 x 1-5/8” (2) Tornillo 6-32 x 1" (2)
Pasador de horquilla de 5/16” x 2-3/4” (1) Anclajes para yeso (2)
Pasador de horquilla de 5/16” x 1-1/4” (1)
Pasador de horquilla de 5/16” x 1" (1)
Tuerca 5/16”-18 (4)
Arandela de seguridad de 5/16” (4)
Tornillo autorroscante de 1/4”-14 x 5/8” (2)
Sujetador de anillo (3)
Perno redondo de 1/4"-20 x 1/2" (2)
Tuerca de mariposa de 1/4"-20 (2)
A
B
C
J
N
I
O
D
E
F
H
G
K
L
M
No suministrado
No
suministrado
P
Q
