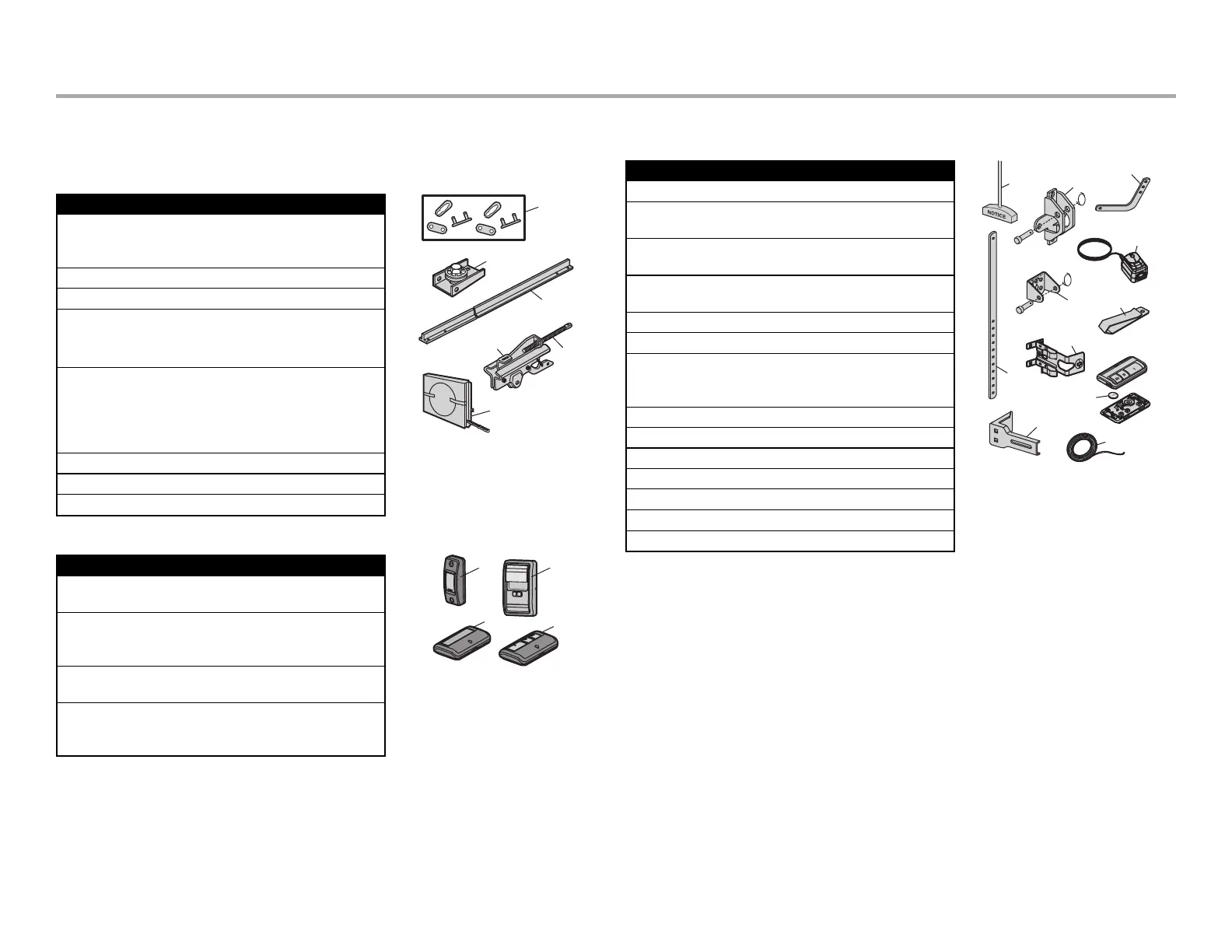

Piezas de repuesto
Modelos 81600, 81602, 81640, 81650 y 83650-267
Para el riel cuadrado, consulte las instrucciones incluidas en el LMSSRKIT.
PIEZAS PARA MONTAR EL RIEL
Descripción Número de pieza
1
Cadena - para puerta de 7pies
041D3484
Cadena - para puerta de 8pies
041D3483
Cadena - para puerta de 10pies
041D3485
2
Soporte de polea de cadena
041A4813
3
Conector maestro
004A1008
4
Riel de una pieza de 7pies (2.1m)
1707LM
Riel de una pieza de 8pies (2.4m)
1708LM
Riel de una pieza de 10pies (3m)
1710LM
5
El conjunto del carro incluye:
Ejeenroscado(1), tuercas(2), arandela
(1), pasadordehorquilla (1), anillo (1),
enlacemaestro (1),
extensióndelacadena
041A3489
6
Eje roscado del carro
041A6689
No se muestra
Grasa para riel
K083A0011-1
1
3
4
5
6
2
ACCESORIOS
Descripción Número de pieza
1 Control de la puerta con botón pulsador
Modelo 81640
883LMW
2 Panel de control multifunción
Modelos 81600, 81602, 81650 y 83650-
267
882LMW
3 Control remoto de 1 botón
Modelo 81640
891LM
4 Control remoto de 3 botones
Modelos 81600, 81602, 81650 y 83650-
267
893LM
1
3
4
2
PIEZAS DE INSTALACIÓN
Descripción Número de pieza
1
Brazo curvo de la puerta
041B0035B
2
Soporte de la puerta con pasador de
horquilla y sujetador
041A5047
3
Soga y manija de liberación de
emergencia
041A2828
4
Soporte del cabezal con pasador de
horquilla y sujetador
041A4353
5
Presilla del visor del control remoto
K029B0137
6
Soporte del sensor de seguridad
041-0155-000
7
Kit de sensor de seguridad con sensores
receptores y emisores con cable de 3
conductores de 3pies (0.9m)
041-0136-000
8
Brazo recto de la puerta
4178B0034B
9
Cable blanco y rojo/blanco
041B4494-1
10
Batería de litio CR2032 de 3 V
K010A0020
11
Soportes de extensión (opcional)
041A5281-1
No se muestra
Bolso de herraje de instalación
041A2770-6
Guía del usuario
114-5711-010
1
2
3
4
6
7
8
10
5
9
11
