12
Instalación

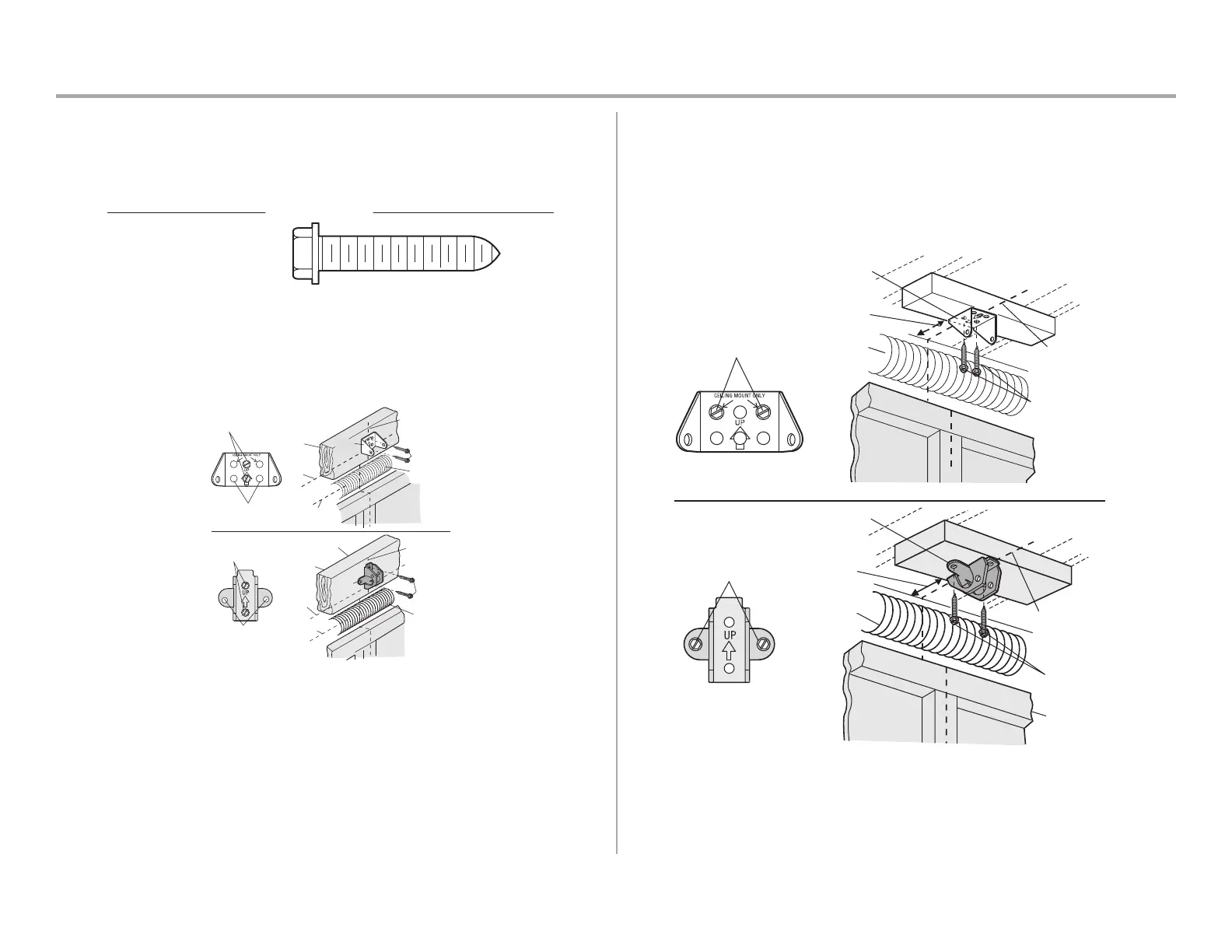

2 Instale el soporte del cabezal
Puede conectar el soporte del cabezal a la pared por arriba de la puerta de garaje o al techo. Siga las
instrucciones que sean mejores para sus requisitos particulares. No instale el soporte del cabezal
sobre un panel de yeso. Si se instala en mampostería, use anclajes para concreto (no se
suministran).
HERRAJES
Tornillo tirafondos de 5/16"-9x1-5/8"
OPCIÓN A - INSTALACIÓN EN LA PARED
1. Centre el soporte en la línea central vertical con el borde inferior del soporte en la línea
horizontal tal como se muestra (con la flecha orientada hacia el techo).
2. Marque la serie vertical de orificios para el soporte (no use los orificios designados para el
montaje en el techo). Taladre orificios piloto de 3/16” y sujete el soporte firmemente a un
soporte estructural con tornillos tirafondos.
Montaje en la pared
Orificios opcionales
de montaje
Línea central
vertical de la
puerta de garaje
(pared del cabezal)
Soporte
del
cabezal
Soporte
estructural 2x4
Resorte
de la puerta
(puerta
de garaje)
Punto más alto del
recorrido de la puerta
de garaje
Línea
horizontal
Tornillo
tirafondos de
5/16"-9 x 1-5/8"
Tornillo
tirafondos
de 5/16"-9
x 1-5/8"
PARA EL RIEL CUADRADO
PARA EL RIEL EN T
Orificios
opcionales de
montaje
Pared del cabezal
I
Soporte
estructural 2x4
Resorte
de la puerta
puerta de garaje
Punto más alto del
recorrido de la
puerta de garaje
Línea
horizontal
Centro de
la puerta
Orificios de montaje
en pared
OPCIÓN B - INSTALACIÓN EN EL TECHO
1. Extienda la línea central vertical en el techo tal como se muestra.
2. Centre el soporte en la marca vertical, a no más de 6” (15cm) de la pared. Asegúrese de que
la flecha quede orientada en dirección a la pared. El soporte puede montarse al ras contra el
techo cuando el espacio libre es mínimo.
3. Marque los orificios laterales. Taladre orificios piloto de 3/16” y sujete el soporte
firmemente a un soporte estructural con los herrajes provistos.
(pared del
cabezal)
Orificios de montaje en techo
Techo terminado
Línea central
vertical de la
puerta de
garaje
Soporte del cabezal
Pared del
cabezal
6” (15 cm) máximo
Resorte
de la puerta
(puerta
de garaje)
Tornillo tirafondos
de 5/16"-9 x 1-5/8"
PARA EL RIEL CUADRADO
PARA EL RIEL EN T
Pared del cabezal
Tornillos tirafondos
Orificios de montaje
en techo
Techo terminado
Centro de la puerta
6” (15 cm)
máximo
Resorte de la puerta
Puerta de garaje
