12
Installation

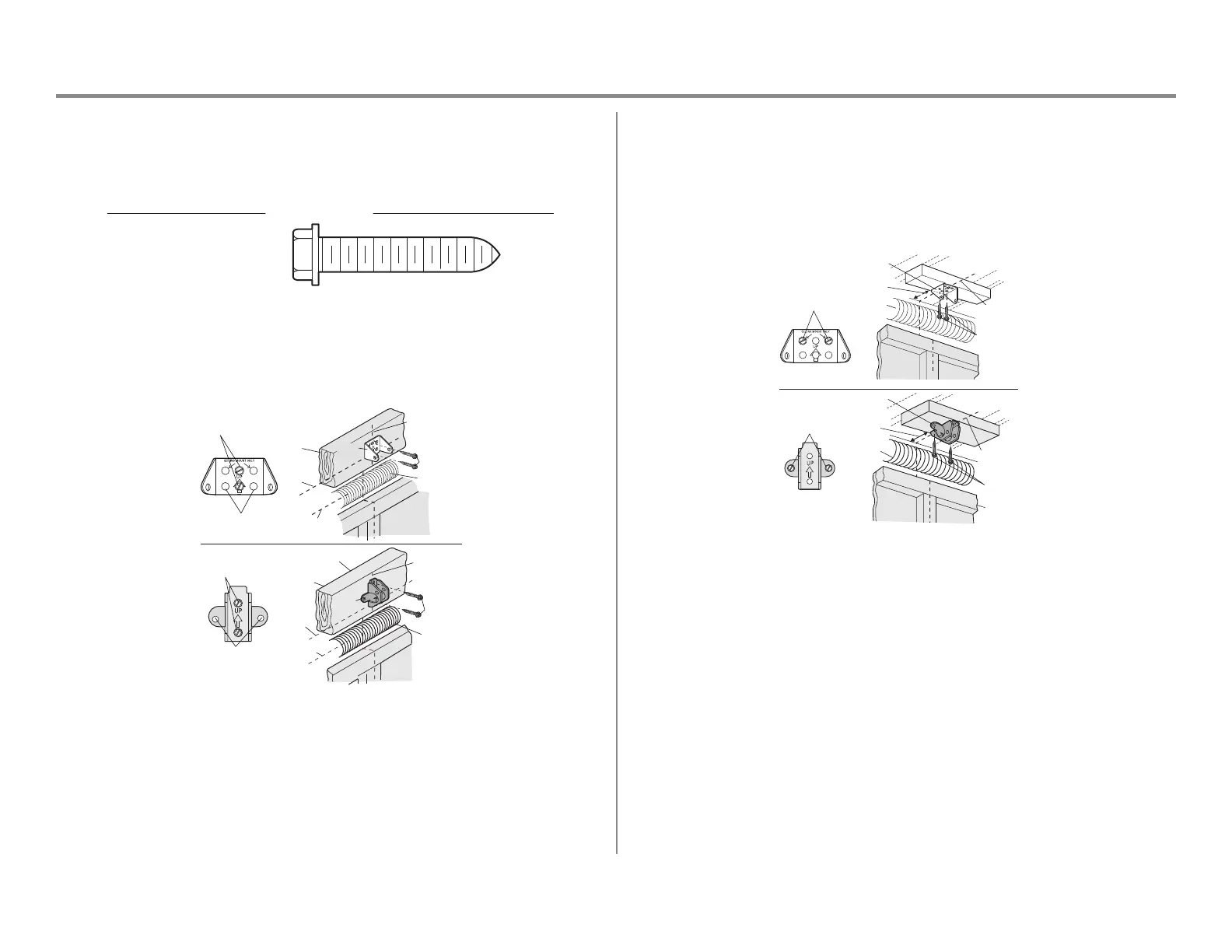

2 Installer le support de linteau
Vous pouvez fixer le support de linteau soit au mur au-dessus de la porte de garage, soit au plafond.
Suivez les instructions qui conviendront le mieux à vos besoins particuliers. N’installez pas le
support de linteau sur une cloison sèche. Si vous effectuez l’installation dans de la
maçonnerie, utilisez des chevilles à béton (non fournies).
MATÉRIEL
Tirefond 5/16po - 9 x 1-5/8po
OPTION A - INSTALLATION MURALE
1. Centrez le support placé sur la ligne médiane verticale sur le bord inférieur du support placé
sur la ligne horizontale tel qu’indiqué (la flèche orientée vers le plafond).
2. Marquez le jeu vertical de trous du support (n’utilisez pas les trous prévus pour le montage
au plafond). Percez des avant-trous de 3/16po et fixez solidement le support à un support
structurel avec les tirefonds.
Installation au mur
Trous de montage
optionnels
Ligne médiane
verticale de la
porte de garage
(Mur du linteau)
Support
de linteau
Support
structurel 2x4
Ressort
de porte
(Porte
de garage)
Point le plus élevé de
la course de la porte
de garage
Ligne
horizontale
Tirefond
5/16 po -
9 x 1 - 5/8 po
Tirefond
5/16 po -
9 x 1 -
5/8 po
POUR LE RAIL CARRÉ
POUR LE RAIL EN T
Trous de
montage
optionnels
Mur du linteau
I
Support
structurel 2x4
Ressort
de porte
Porte de garage
Point le plus élevé
de la course de la
porte de garage
Ligne
horizontale
Centre de
la porte
Trous de montage
optionnels
OPTION B - INSTALLATION AU PLAFOND
1. Étendez la ligne médiane verticale sur le plafond comme indiqué.
2. Centrez le support sur la marque verticale, à un espacement maximum de 15cm (6po) du
mur. Vérifiez que la flèche est dirigée vers le mur. Le support peut être monté au ras du
plafond lorsque le dégagement est minimal.
3. Marquez les trous latéraux. Percez des avant-trous de 3/16po et fixez solidement le support
à un support structurel avec la quincaillerie fournie.
(Mur
du linteau)
Trous de montage au plafond
Plafond fini
Ligne médiane
verticale de la
porte de garage
Support de linteau
Support de linteau
Maximum de 6 po (15 cm)
Ressort
de porte
(Porte
de garage)
Tirefond
5/16 po -
9 x 1-5/8 po
POUR LE RAIL CARRÉ
POUR LE RAIL EN T
Mur du linteau
Tirefonds
Trous de montage
au plafond
Plafond fini
Centre de la porte
Maximum de
6 po (15 cm)
Ressort de porte
Porte de garage
