27
Alimentation

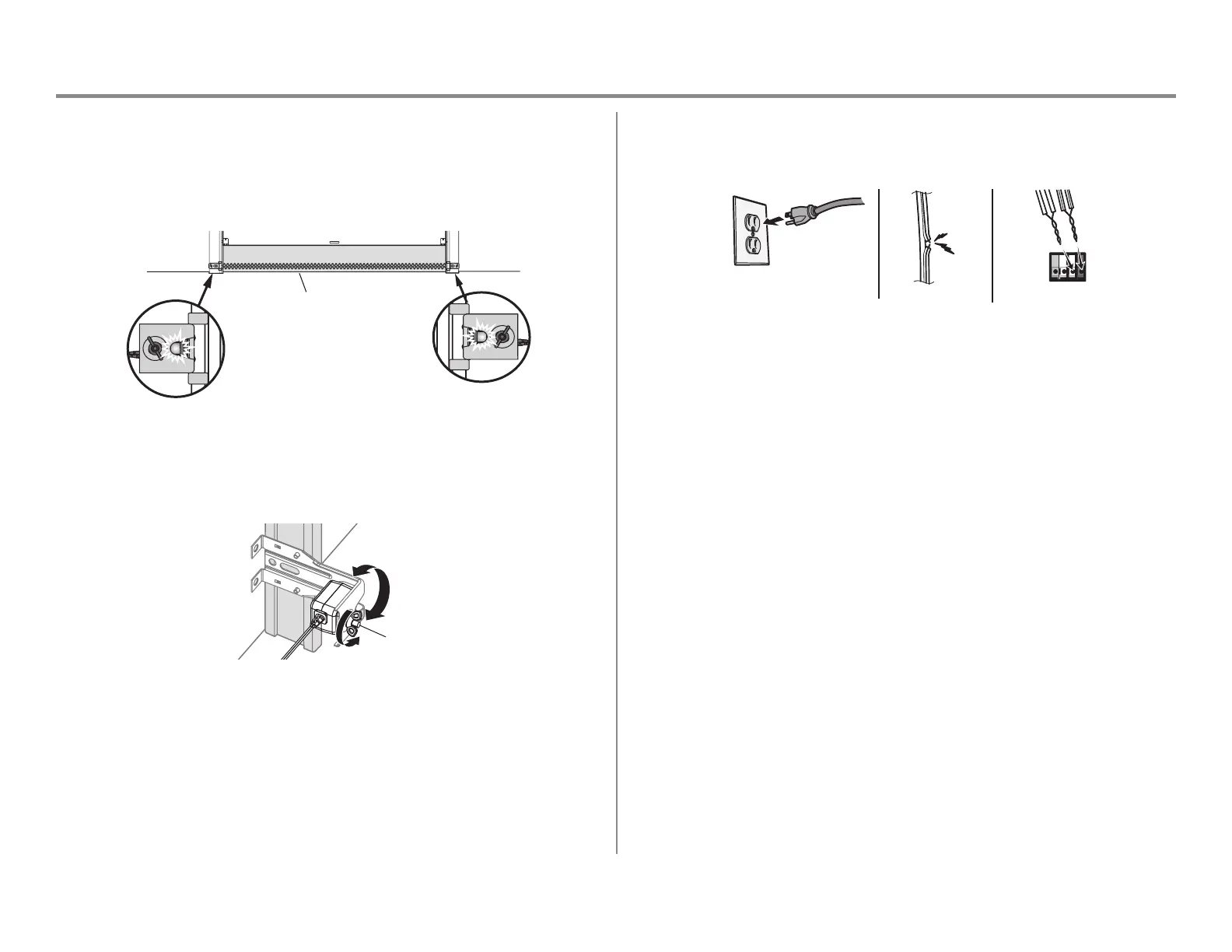

2 Aligner les capteurs d’inversion de sécurité
IMPORTANT: Les capteurs d’inversion de sécurité DOIVENT être connectés et alignés
correctement avant que l’ouvre-porte de garage ne se déplace vers le bas.
Lorsque l’ouvre-porte de garage est alimenté en électricité, vérifiez les capteurs d’inversion de
sécurité. Si les capteurs sont alignés et câblés correctement, les deux voyants à DEL s’allument en
continu.
Zone de protection des
faisceaux lumineux
Capteur de réception - Voyant DEL vert Le capteur
récepteur est muni d’un autocollant au dos.
Capteur d’envoi - Voyant DEL ambre
Pour aligner les capteurs d’inversion de sécurité:
1. Desserrez les écrous à oreilles.
2. Ajustez les capteurs vers le haut ou vers le bas jusqu’à ce que les deux voyants à DEL
s’allument de manière continue, indiquant l’alignement.
3. Serrez l’écrou à oreilles pour fixer le capteur.
Écrou à
oreilles
DÉPANNAGE DU CAPTEUR DE SÉCURITÉ
Si l’un des voyants à DEL du capteur est éteint, le capteur n’est pas alimenté:
1. Vérifiez que l’ouvre-porte de garage est alimenté en électricité.
2. Vérifiez que le fil du capteur n’est pas court-circuité ou cassé.
RED
WHITE
WHITE
GREY
3
2
1
Si le voyant à DEL vert du capteur de réception clignote, les capteurs sont obstrués ou mal
alignés:
1. Vérifiez que le faisceau lumineux du capteur n’est pas obstrué.
2. Alignez les capteurs.
3. Si le capteur de réception (DEL vert) fait face à la lumière directe du soleil, interchangez le
capteur de réception avec le capteur d’envoi et répétez l’étape 1 Installer les capteurs
d’inversion de sécurité en page 23 pour assurer un fonctionnement adéquat.
