Chamberlain LiftMaster Security+ 3800E - Colocación del Soporte de Montaje en el Motor; Ensamblado; Montaje del Collar en el Motor

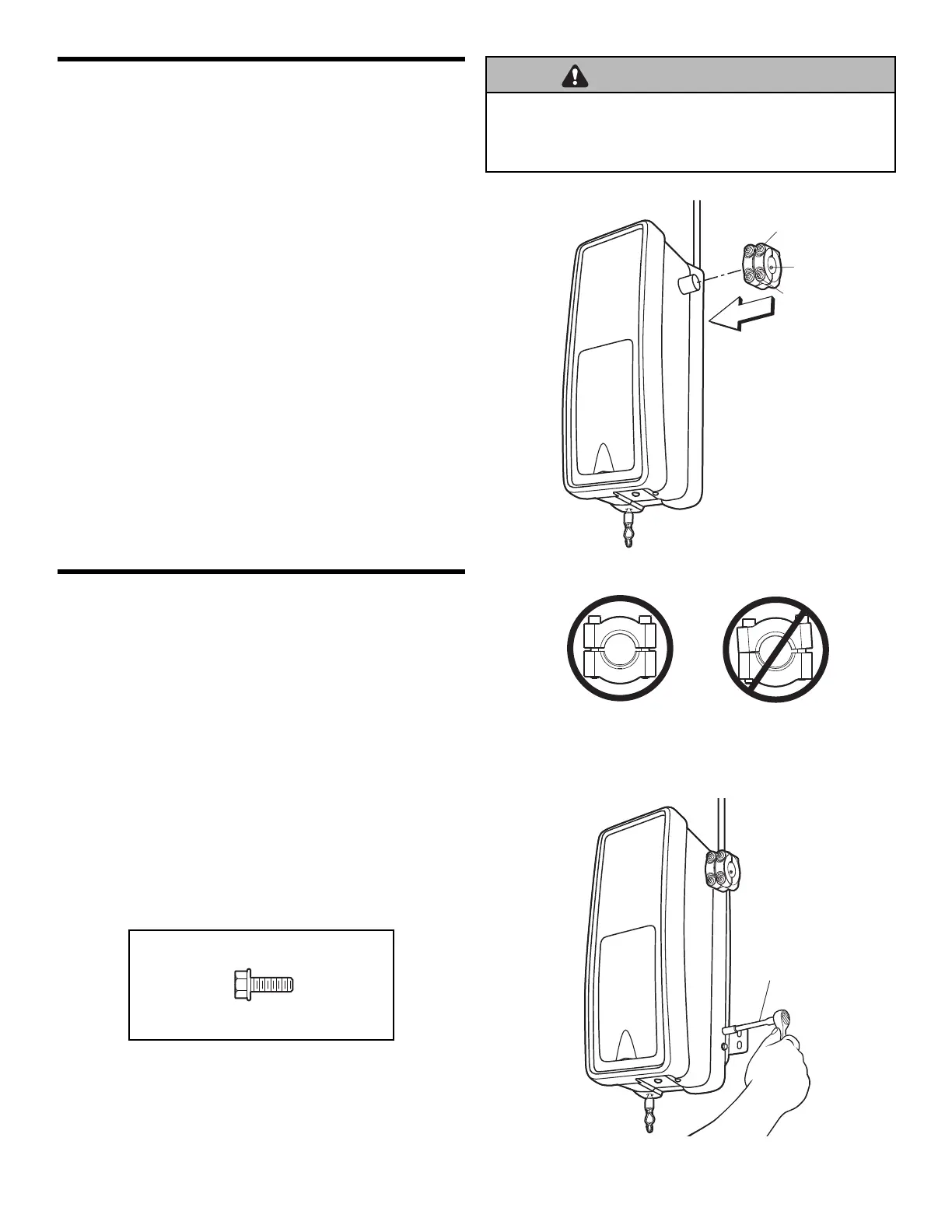

ENSAMBLADO, PASO 1
Montaje del collar en el motor
Para evitar problemas con la instalación, no opere el
abre-puertas de garaje hasta que llegue al paso de la
instalación correspondiente.
• Afloje los tornillos del collar.
• Coloque el collar ya sea en el lado izquierdo o derecho del
motor. Asegúrese de que el collar esté colocado íntegramente
en el eje del motor hasta llegar al fondo (Figura 1).
• Coloque el collar de modo tal que los tornillos miren para arriba
(accesible cuando se coloque en la barra de torsión).
• Apriete en forma pareja ambos lados de los tornillos del collar
para sujetar el collar al motor (12 a 14 pies por libra de torsión)
(Figura 2).
NOTA: En la mayoría de las instalaciones, los tornillos deben
mirar hacia arriba para poder acceder a ellos más fácilmente. No
apriete los tornillos de fijación hasta que se le indique.
6
Tornillo del collar
Tornillo del collar
Tornillo de fijación
ENSAMBLADO, PASO 2
Colocación del soporte de montaje en
el motor
• Coloque sin apretar demasiado el lado ranurado del soporte de
montaje del mismo lado del motor donde se encuentra el collar,
utilizando los tornillos autorroscables incluidos.
NOTA: No apriete hasta que se le indique. Las ilustraciones que
se muestran son para realizar la instalación del lado izquierdo.
Matraca y dado
Figura 1
CORRECTO
INCORRECTO
Figura 2
Tornillo
#10-32
LA PIEZA SE MUESTRA EN SU TAMA
Ñ
O REAL
Para evitar la posibilidad de una LESIÓN GRAVE o INCLUSO LA
MUERTE, el collar DEBE estar correctamente apretado. Es posible que
la puerta NO retroceda correctamente o que se pierdan los límites
debido al deslizamiento del collar.
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIAADVERTENCIAADVERTENCIA
