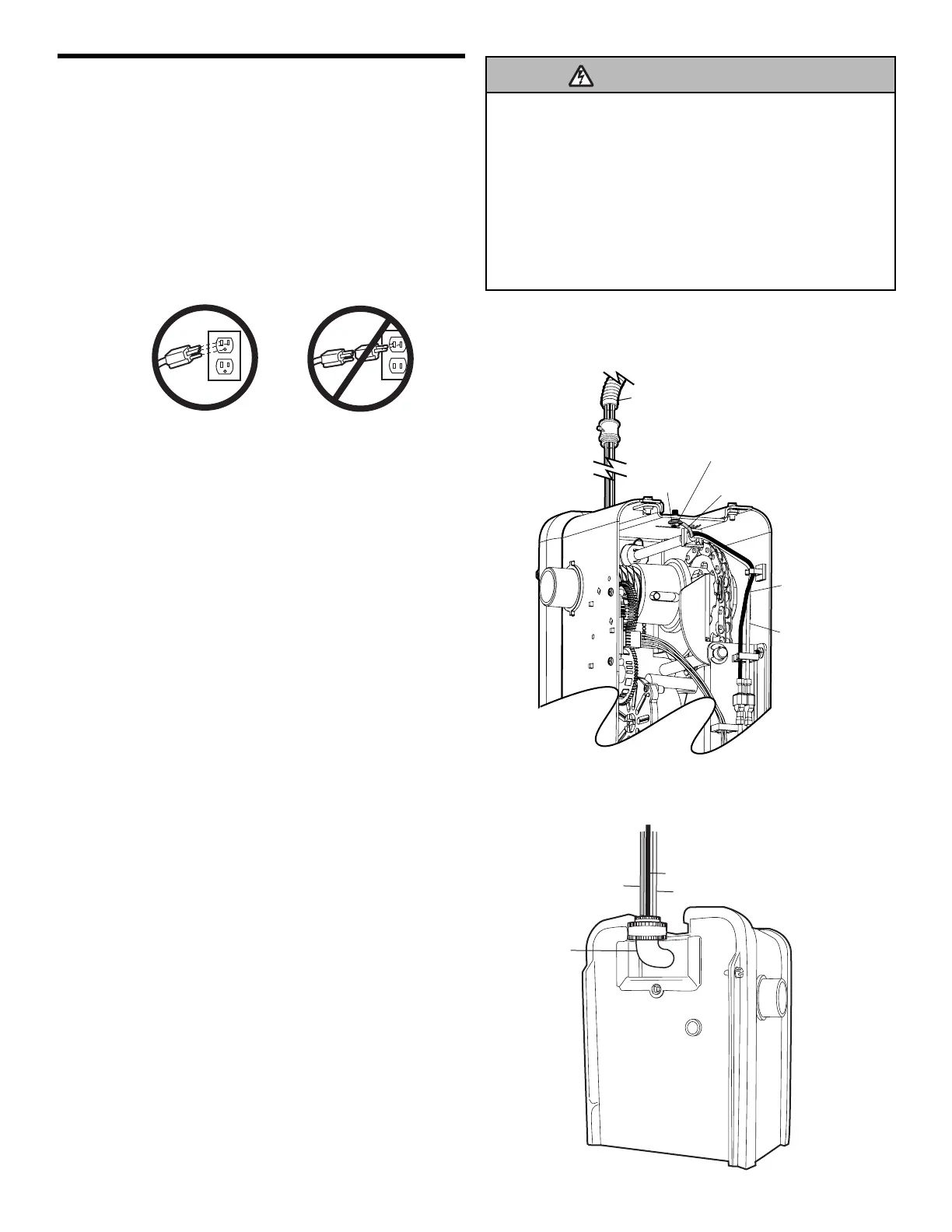

INSTALACIÓN, PASO 7
Requisitos para la instalación eléctrica
Para evitar problemas con la instalación, no opere el
abre-puertas ahora.
Para reducir el riesgo de choque eléctrico, su abre-puertas de
garaje viene con un enchufe de conexión a tierra de tres clavijas.
Esta clavija sólo se puede conectar a una toma de corriente
puesta a tierra y con tres entradas. Si el enchufe no entra en la
toma de corriente que usted tiene, diríjase a un electricista
profesional para que instale la toma de corriente correcta.
Si la reglamentación local exige que su abre-puertas tenga
cableado permanente, siga los siguientes pasos.
Para realizar una conexión permanente a través del orificio de
7/8 de pulg. en la parte posterior del motor (de conformidad con
la reglamentación local):
• Quite el abre-puertas de la barra de torsión, quite los tornillos
de la cubierta y deje la cubierta a un lado.
• Quite la terminal verde de puesta a tierra que está sujeta.
• Corte el cable blanco y el negro y pele 1.3 cm (1/2 de pulg.)
de cada cable, 7.6 cm (3 pulg.) antes de las terminales de
horquilla.
• Quite el cable de corriente de la consola.
• Instale un conducto de 90
o
o un adaptador de cable flexible en
el orificio de 7/8 de pulg.. Reinstale el abre-puertas a la barra
de torsión.
• Pase los cables a través del conducto, córtelos a la medida
adecuada y pélelos.
• Sujételos con los empalmes para cables incluidos
• Asegure los cables adecuadamente con bridas de plástico
para que no entren en contacto con partes móviles.
• Reinstale la cubierta.
Para evitar problemas con la instalación, no opere el
abre-puertas ahora.
Terminal de
puesta a tierra
Tornillo verde
de puesta a tierra
Cable de
puesta a tierra
Cable negro
de energía
Cable blanco
de energía
CONEXIÓN DEL CABLEADO PERMANENTE
Conduit flexible
Conector de 90°
Cable verde
Cable blanco
Cable negro
CONEXIÓN DEL CABLEADO PERMANENTE
Para evitar la posibilidad de una LESIÓN GRAVE o INCLUSO LA
MUERTE por electrocución o incendio:
• Asegúrese de que el abre-puertas no esté conectado a la energía
eléctrica y desconecte la alimentación eléctrica al circuito ANTES de
quitar la cubierta para establecer la conexión del cableado
permanente.
• Tanto la instalación como el cableado de la puerta de garaje DEBEN
cumplir con la reglamentación local eléctrica y de construcción.
• NUNCA use una extensión ni un adaptador de dos cables; tampoco
modifique la clavija para poder enchufarla. Asegúrese de que el
abre-puertas esté puesto a tierra.
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIAADVERTENCIAADVERTENCIA
