Chamberlain PD220 Manual

5
Montage

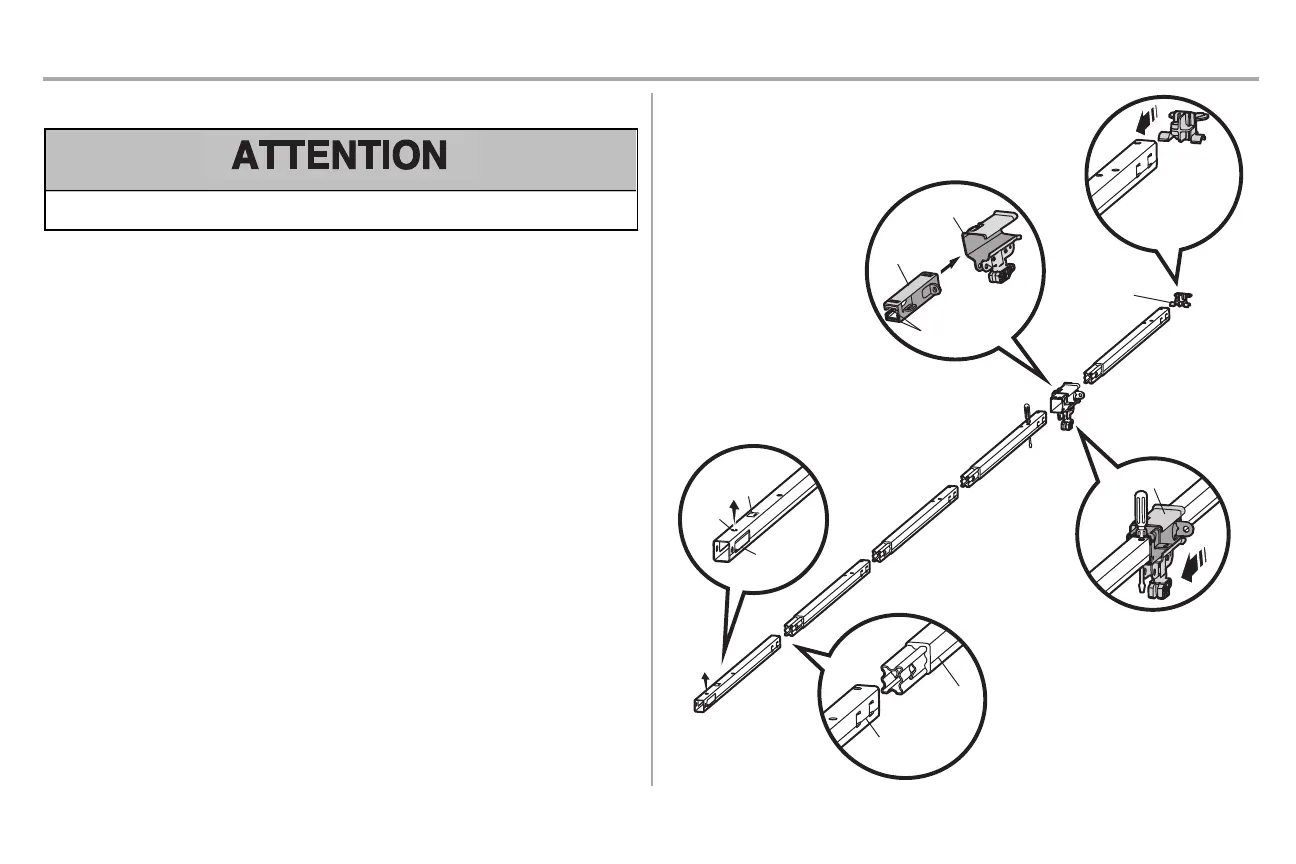

1re Montage du rail et pose du chariot
Afin de prévenir une BLESSURE occasionnée par un pincement, tenir les mains et les doigts loin des joints lors de
l'assemblage du rail.
Pour éviter les difficultés pendant la pose, ne faire fonctionner l'ouvre-porte de garage que lorsque cela est
expressément indiqué.
Le rail avant a une « fenêtre » découpée à l’extrémité porte (voir illustration). Le rail avant dispose d'un onglet de rail.
Cet onglet doit être sur le dessus du rail assemblé.
1. Retirer la biellette droite, les supports de suspension et l'axe de chape insérés à l'intérieur du rail avant et
mettre de côté pour l'installation à l'étape 5 et 9. REMARQUE : Pour éviter toute BLESSURE lors du
déballage du rail, retirer soigneusement le bras rectiligne de la porte inséré à l'intérieur de la section du rail.
2. Les sections du rail sont munies d’une rainure de chaque côté, à proximité du bord inférieur. Se
servir des rainures pour aligner les sections du rail. Faites glisser les moins larges dans les plus larges. Les
pattes situées le long du côté se bloqueront en place.
3. Comme butoir temporaire, insérez un tournevis dans l’orifice dans la deuxième section du rail en partant de la
boite du moteur, comme illustré.
4. S'assurer qu'il y a 4 coussinets d'usure en plastique à l'intérieur du chariot intérieur. S'ils se sont détachés
durant l'expédition, vérifier tout le matériel d'emballage. Les remettre en place, comme illustré.
5. Faire glisser l’ensemble de chariot le long du rail depuis l’extrémité arrière vers les tournevis, comme montré.
6. Faites glisser le séparateur de chaîne sur le rail jusqu'à la butée.
CONSEIL : S’assurer que les sections du rail sont alignées correctement et que la barre d’écartement a été
installée avant de fixer le rail à l’unité du moteur.
Chariot
intérieur
Coussinets
d’usure
Rail avant
(VERS PORTE)
à l’ouvre-porte
de garage
(VERS TÊTE DE
PUISSANCE)
L’onglet
du rail
Chariot
Trou
de la
poulie
Écarteur
de chaîne
Chariot extérieur
FAIRE GLISSER
L’ÉCARTEUR
DE LA CAÎNE
SUR LE RAIL
Rainure
d’alignement
Rainure
d’alignement
Fenêtre
découpée
