Montage
3e Installation de la poulie
1. Poser la chaîne/câble à côté du rail, comme illustré. Saisir l'extrémité avec la boucle du câble et passer
environ 12 po (30 cm) de câble à travers la fenêtre. Laisser en suspension jusqu'à la 4e opération de montage.
2. Retirer le ruban de la poulie. Le centre intérieur doit être prégraissé. S'il est sec, graisser à nouveau afin
d'assurer un bon fonctionnement.
3. Placer la poulie dans la fenêtre comme illustré.
4. Serrer le poulie avec axe de chape et anneau d’arrêt.
5. Faire tourner la poulie pour s'assurer qu'elle tourne librement.
6. Localiser l’onglet du rail. L’onglet du rail se trouve entre le boulon de tension dans la section avant du rail.
Utiliser un tournevis à tête plate et soulever l’onglet du rail à la verticale, c’est-à dire à un angle de 90 degrés.

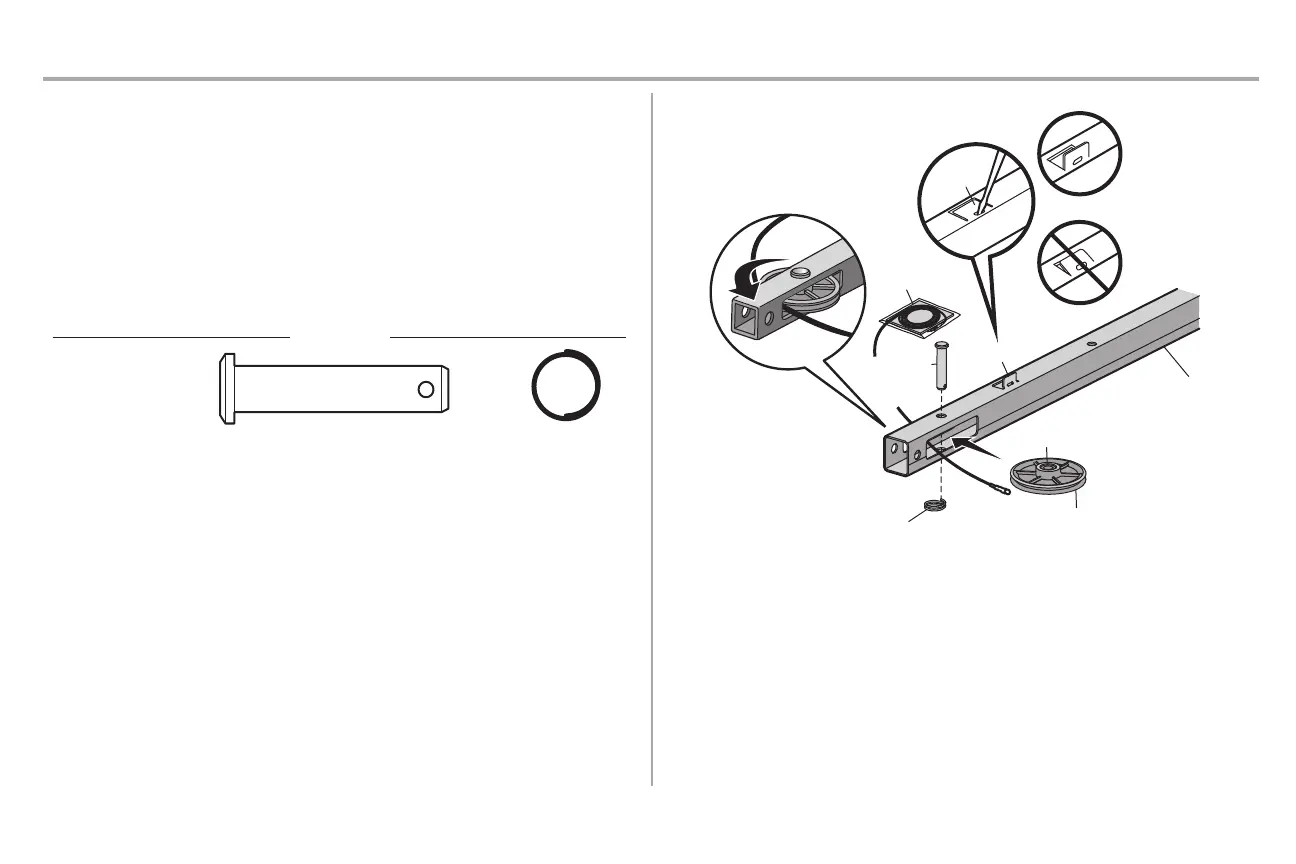

FIXATIONS
Axe de chape de
5/16 de po x 1-1/2 de po
Anneau
d’a
rrêt
Poulie
Graisse àl’intérieur
de la poulie
Anneau
d’arrêt
L’onglet du rail
Chaîne et
câble
BON
MAUVAIS
Axe de
chape de
5/16 de po x
1-1/2 de po
Rail
L’onglet
du rail
