11
Installation
1re Déterminer l’emplacement du support de linteau
Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES:
l Le support de linteau DOIT être fixé DE MANIÈRE RIGIDE à la solive sur le linteau ou le plafond, sinon la
porte de garage pourrait ne pas remonter, au besoin. NE PAS installer le support de linteau sur une cloison
sèche.
l Des ancrages en béton DOIVENT ÊTRE UTILISÉS en cas de montage sur un support de linteau ou sur un 2 x
4 dans la maçonnerie.
l Ne JAMAIS tenter de desserrer, déplacer ou régler la porte de garage ainsi que les ressorts, câbles, poulies,
supports de porte ou leurs ferrures de montage, lesquels sont tous sous une tension EXTRÊME.
l Appeler TOUJOURS un technicien formé en systèmes de porte si la porte de garage force ou est
déséquilibrée. Une porte de garage déséquilibrée peut ne pas remonter, au besoin.
1. Fermer la porte et marquer l'axe vertical intérieur de la porte du garage.
2. Prolonger cet axe sur le linteau, au-dessus de la porte.
Ne pas oublier que l'on ne peut fixer le support du linteau à moins de 4pi (1,22m) à droite ou à gauche de l'axe
de la porte que si un ressort de torsion ou une plaque d'appui centrale gêne; sinon, il est possible de le fixer au
plafond si le dégagement n'est pas suffisant. (Il peut être monté à l'envers sur un mur, au besoin, pour gagner
environ 1/2po (1cm).
Si le support de linteau doit être posé sur un 2x4 (au mur ou au plafond), utiliser des tire-fond (non fournis)
pour s'assurer que le 2x4 est bien retenu sur les solives.
3. Ouvrir la porte jusqu'à son point de course le plus haut, tel qu'illustré. Tracer une ligne horizontale
d'intersection sur le linteau à 2po (5 cm) au-dessus du point le plus haut :
REMARQUE : Si le nombre total de pouces (centimètres) dépasse la hauteur disponible dans le garage, utiliser la
hauteur maximum ou se reporter à la page 12 pour la pose au plafond.

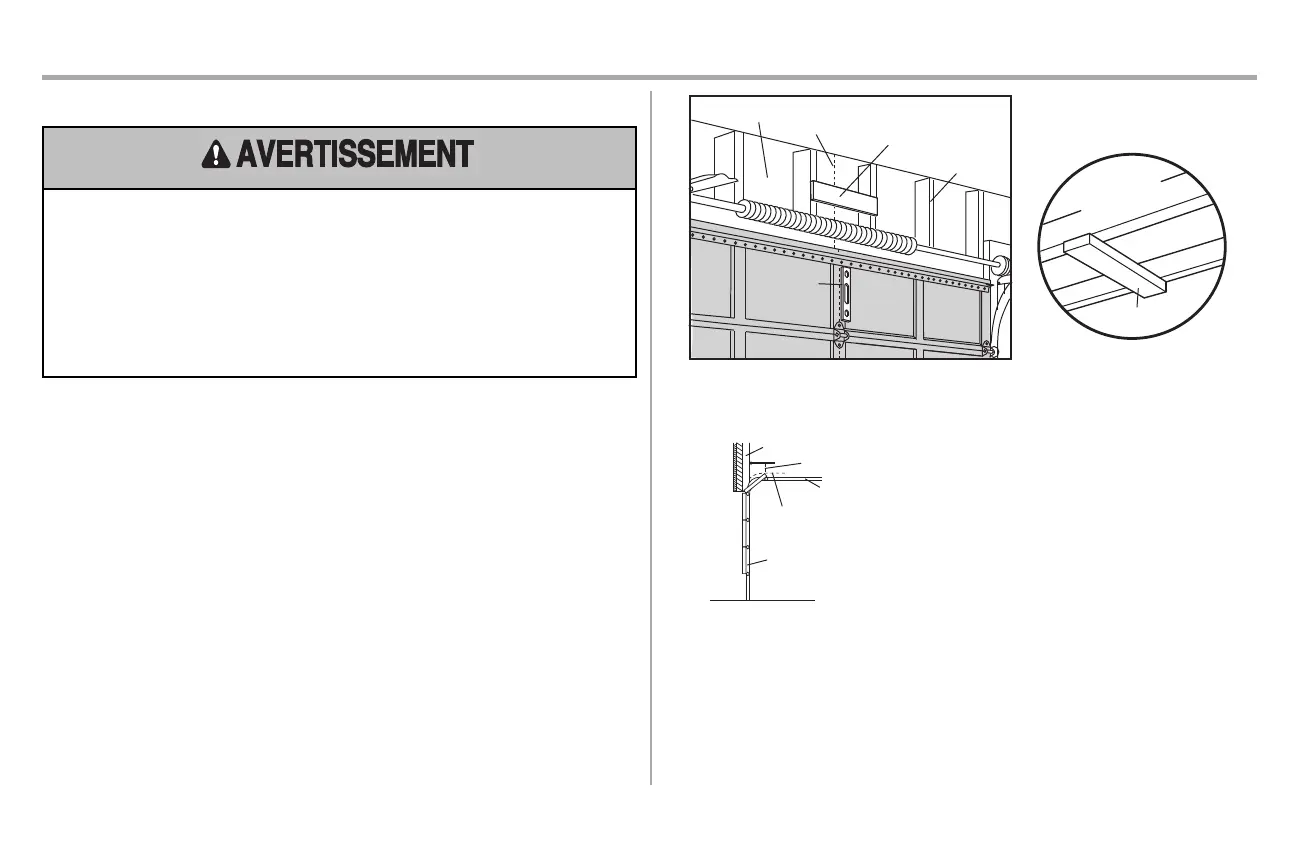

Linteau Ligne du centre vertical de
la porte de garage
2x4
Solives
Niveau de
menuisier
(Facultatif)
Plafond
non fini
2x4
MONTAGE DU SUPPORT
DE LINTEAU AU PLANFOND
EN OPTION
Porte articulée avec guide courbé
Linteau
Guide
2 po (5 cm)
Point de course
le plus haut
Porte
