Installation
9e Fixation de la biellette de la porte au chariot
IMPORTANT: la rainure de la biellette de porte droite DOIT pointer loin de la biellette de porte courbée.
1. Fermez la porte. Débrancher le chariot en tirant la poignée de déverrouillage de secours.
2. Fixez la biellette droite sur le chariot extérieur à l'aide d'un axe de chape. Faire tenir l'axe de chape avec un
anneau d'arrêt.
3. Fixez la biellette courbée sur le support de porte à l'aide d'un axe de chape. Faire tenir l'axe de chape avec un
anneau d'arrêt.
4. Rapprocher les biellettes. Trouver deux paires de trous qui s'alignent et joindre les sections. Sélectionner les
trous aussi éloignés que possible de manière à accroître la rigidité de la biellette et fixer à l'aide de boulons et
d'écrous.
5. Tirer la poignée de déverrouillage de secours vers l'ouvre-porte de garage de façon à ce que la biellette de
dégagement du chariot soit à l'horizontale. Le chariot se réenclenchera automatiquement lorsque l'ouvre-porte
de garage fonctionnera.

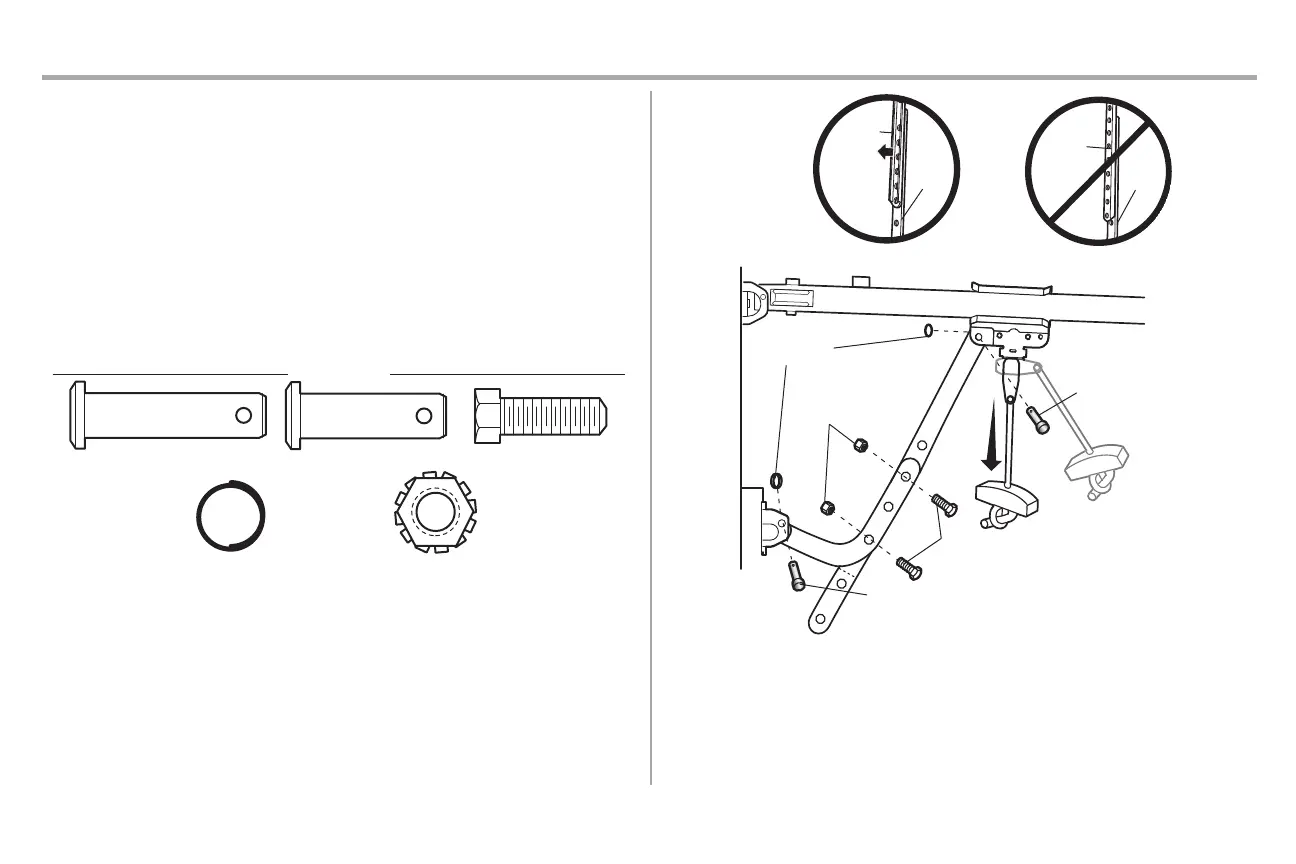

FIXATIONS
Axe de chape de
5/16 de po x 1-1/4 de po
Axe de chape de
5/16 po x 1 po
Boulon hexagonal de
1/4 de po-20 x
3/4 de po
Contre-écrou de 1/4 de po-20Anneau d’arrêt
Boulon hexagonal
1/4 de po-20 x 3/4 de po
Anneau
d’arrêt
Écrou
1/4 de po-20
Axe de chape
5/16 de po x 1-1/4 de po
Axe de chape
5/16 de po x 1 po
BON MAUVAIS
Biellette
droite
Biellette
courbée
Biellette
courbée
Biellette
droite
(Rainure
faisant face
a l’oppose)
