23
Installation

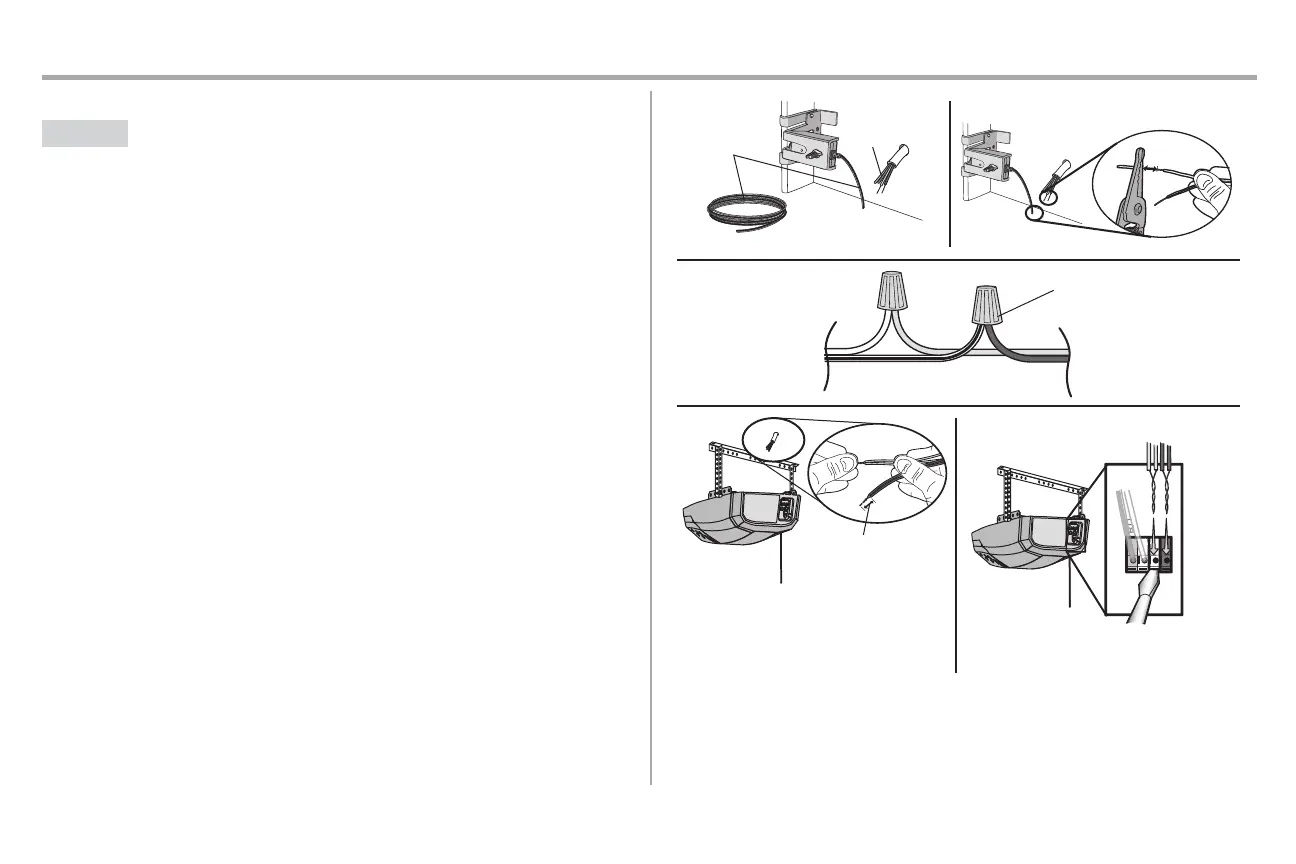

14e Câblage des capteurs d'inversion de sécurité (suite)
OPTION B INSTALLATION PRÉCÂBLÉE
1. Couper l'extrémité du câble du capteur d'inversion de sécurité en s'assurant qu''il reste suffisamment de
longueur pour atteindre les câbles préinstallés du mur.
2. Séparer les câbles du capteur d'inversion de sécurité et enlever 7/16po (11mm) d'isolant de chaque
extrémité. Choisir deux des câbles préinstallés et enlever 7/16po (11mm) d'isolant de chaque extrémité.
S'assurer de choisir les fils préinstallés de même couleur pour chacun des capteurs.
3. Connecter les fils préinstallés aux fils des capteurs avec un capuchon de connexion en s'assurant que les
couleurs correspondent sur chaque capteur. Par exemple, le fil blanc se raccorde au fil jaune et le fil
blanc/noir se raccorde au fil violet.
4. Au niveau de l'ouvre-porte de garage, enlever 7/16po (11mm) d'isolation de chaque extrémité des fils choisis
précédemment pour les capteurs d'inversion de sécurité. Torsader les fils de même couleur.
5. Insérer les fils reliés aux fils blancs des capteurs de sécurité à la borne blanche de l'ouvre-porte de garage.
Insérer les fils reliés aux fils blancs/noirs des capteurs de sécurité à la borne grise de l'ouvre-porte de garage.
1
3
4
2
BLANC
BLANC
ROUGE
GRIS
5
Câbles du capteur
de l’inverseur de
sécurité
Non Fournis
11 mm (7/16 po)
Jaune
Violet
Poussez sur la patte avec le
bout du tournevis pour
insérer ou libérer le fil.
Câbles
préinstallés
11 mm
(7/16 po)
Câbles du capteur de
l’inverseur de sécurité
Blanc
Blanc / Noir
Câbles préinstallés
Jaune (par exemple)
Violet (par exemple)
Violet (par
exemple)
Jaune
(par exemple)
