OU
Moteur
Détecteur inverseur
de sécurité
Il faudra poser des renforts horizontaux et verticaux
dans le cas d'une porte de garage légère
(en fibre de verre, en acier, en
aluminium, en panneaux de verre, etc.).
Se reporter à la page 24 pour plus de détails.
PLAFOND FINI
Une cornière et des
fixations sont requises.
Se reporter à la page 17.
Linteau
Détecteur
inverseur
de sécurité
L'espace entre le plancher et le bas
de la porte ne doit pas être supérieur
à 1/4 de po.
Ressort
de traction
Ressort
de torsion
Porte d'accès
Lorsque la porte du garage
est fermée, il est normal
que la chaîne dessine
une courbe.
Axe de
la porte
Commande
de porte à
montage
mural
4

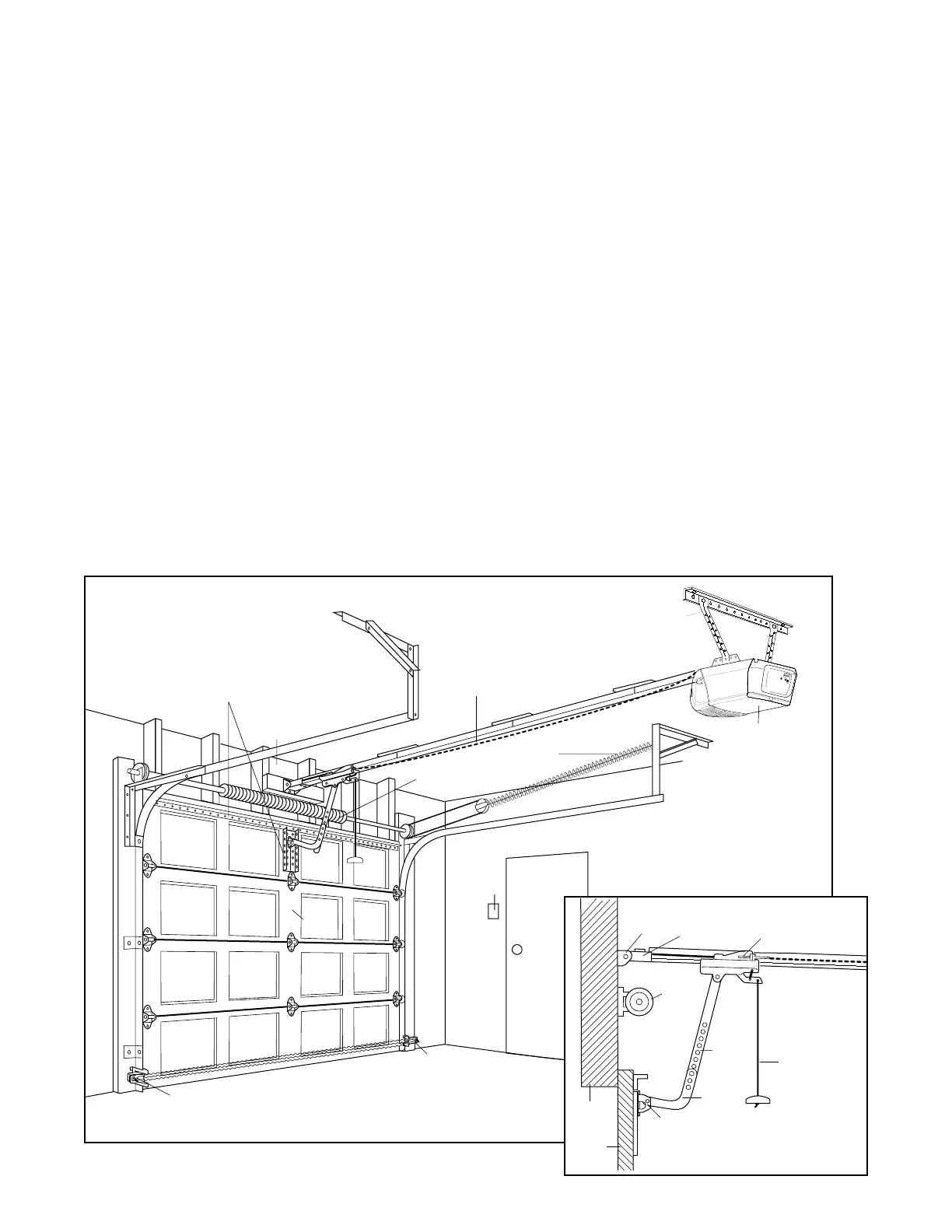

POSE DE PORTE ARTICULÉE
PORTE FERMÉE
Support de la
poulie du câble
Support
de linteau
Biellette
droite
Poignée
et corde
de
déclenchement
d'urgence
Support
de porte
Porte de
garage
Biellette
courbée
Ressort
de la
porte de
garage
Linteau
Chariot
Planification
Identifier le type et la hauteur de votre porte de garage.
Examiner la région du garage pour noter si l’une des
conditions ci-après s’applique à votre installation. Des
matériaux supplémentaires peuvent être nécessaires. Il
vous sera peut-être utile de vous reporter à cette page et
aux illustrations qui l’accompagnent en procédant à la pose
de l’ouvre-porte.
Suivant les exigences particulières, il faudra, pour plusieurs
opérations de pose, des matériaux et/ou des fixations qui
ne sont pas fournis.
• 1ère opération de montage – Regarder le mur ou le
plafond au-dessus de la porte du garage. Le support de
linteau doit être bien fixé sur un 2x4 retenu par des tire-
fond sur les poteaux du mur.
• 5e opération de montage – Le plafond du garage est-il
fini? Dans l'affirmative, une cornière et des fixations
supplémentaires seront requises.
• 10e opération de montage – Suivant la construction du
garage, des supports de rallonge ou des blocs en bois
peuvent être nécessaires pour poser les capteurs.
• 10e opération de montage – Le montage alternatif au sol
du détecteur inverseur de sécurité nécessitera des
ferrures non fournies.
•Ya-t-il une porte d'accès au garage? Dans la négative,
le dispositif à serrure extérieure de déclenchement
Modèle 7702C, sera requis. Se reporter à la page des
accessoires.
• Regarder la porte de garage au point où elle rencontre
le sol. Tout écartement entre le sol et le bas de la porte
ne doit pas dépasser 1/4 de pouce, sinon le système
inverseur de sécurité pourrait ne pas fonctionner
adéquatement. Se reporter à la 3e opération des
réglages. Il faut réparer le sol ou la porte.
POSE DE PORTES ARTICULÉES
• Les panneaux de la porte sont-ils en acier, en
aluminium, en fibre de verre ou en verre? Dans
l'affirmative, des renforts horizontaux et verticaux seront
requis. (11e opération de montage)
•L’ouvre-porte doit être posé au-dessus de l’axe de la
porte. S’il y a un ressort de torsion ou une plaque
d’appui centrale dans le chemin du support de linteau, il
peut être posé à moins de 4 pieds vers la gauche ou la
droite de l’axe de la porte. Se reporter aux 1ère et 11e
opérations de montage.
• Si la porte mesure plus de 7 pieds de hauteur, se
reporter aux nécessaires de rallonge de rail indiqués à la
page des accessoires.
