5
PORTE FERMÉE
L'espace entre le plancher
et le bas de la porte
ne doit être supérieur
à 1/4 de po.
Commande
de porte à
montage
mural
Porte
d'accès
Détecteur
inverseur
de sécurité
Détecteur
inverseur
de sécurité
Support
de linteau
Support de la
poulie du câble
Support
de porte
Biellette
droite
Biellette
courbée
Chariot
Chaîne
Poignée et corde
de déclenchement
d'urgence
Linteau
Rail en té
Porte de
garage
Câble
Détecteur inverseur
de sécurité
PLAFOND FINI
Une cornière et des
fixations peuvent être
requises. Se reporter
à la page 17.
Lorsque la porte du
garage est fermée, il
est normal que la chaîne
dessine une courbe.
Linteau
Détecteur
inverseur
de sécurité
Porte d'accès
L'espace entre le plancher
et le bas de la porte ne doit
être supérieur à 1/4 de po.
Moteur
Commande
de porte á
montage
mural

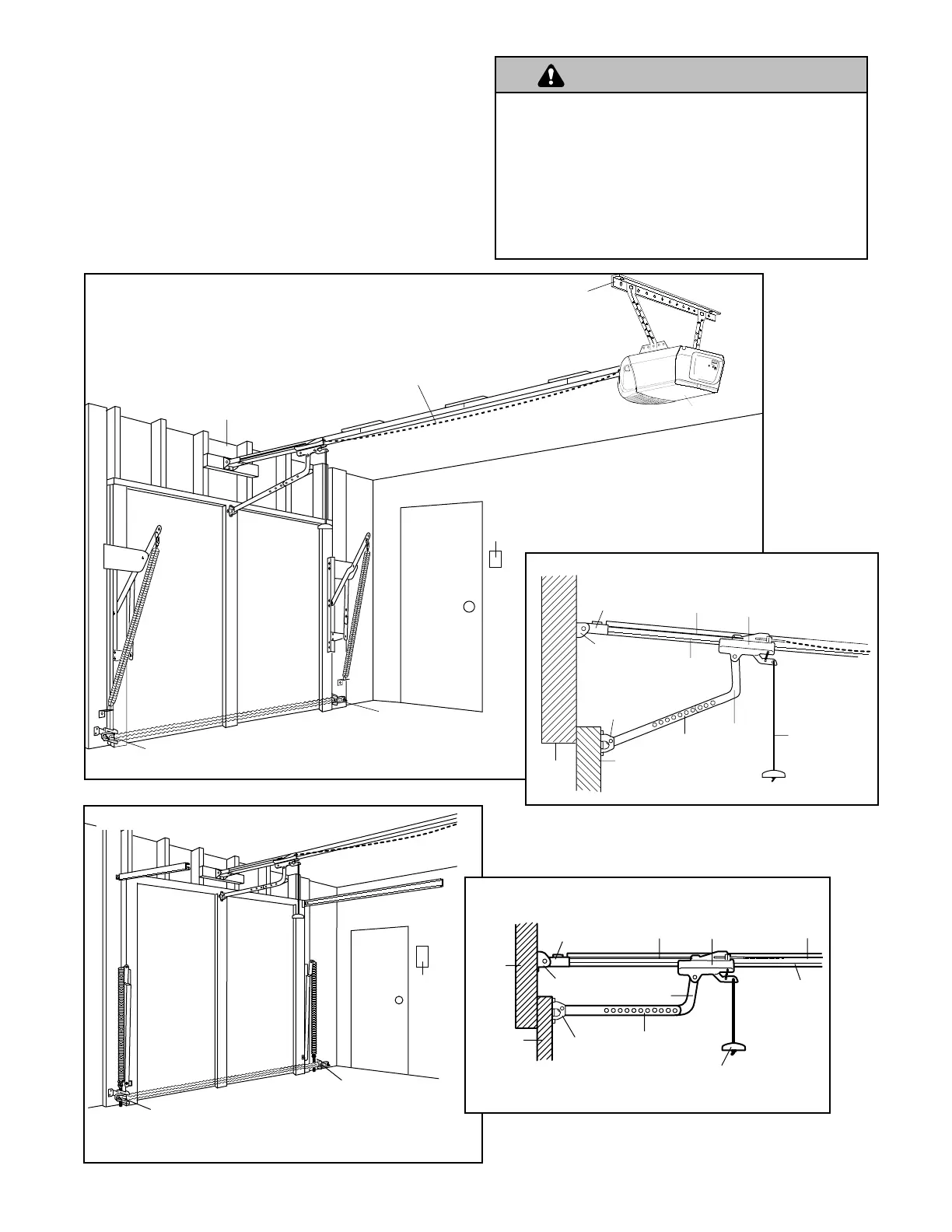

POSE DE PORTE RIGIDE SANS GUIDES
PORTE FERMÉE
Linteau
Support de la
poulie du câble
Support de
linteau
Chariot
Biellette
droite
Poignée et corde
de déclenchement
d'urgence
Support
de porte
Biellette
courbée
Câble
Rail en té
Porte de
garage
PORTE RIGIDE AVEC GUIDES
Planification (suite)
POSE DE PORTE RIGIDE
• En règle générale, une porte rigide ne nécessite aucun
renfort. Pour une porte légère, prière de se reporter aux
informations ayant trait aux portes articulées à la 11e
opération de montage.
• En fonction de la construction de la porte, des fixations
supplémentaires seront peut-être requises pour le
support de la porte. (11e opération)
Sans système inverseur de sécurité en bon état de marche, des
personnes (particulièrement les petits enfants) pourraient être
GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage
qui se ferme.
• L’espace entre le bas de la porte et le plancher NE DOIT PAS
dépasser 1/4 de po, sinon le système inverseur de sécurité
pourrait ne pas fonctionner adéquatement.
• Il FAUT réparer le plancher ou la porte de garage pour
éliminer l’espace.
WARNING
CAUTION
WARNING
WARNING
ATTENTION
AVERTISSEMENT
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
